bouteille casse pression pour chauffage au sol

kenny82

• 22 Septembre 2011

• #41

hum hum
franchement si le circulateur en place est suffisant avant il le sera apres
le plus gros soucis est si la chaudiere fait l'eau chaude comment elle gere l'apres avec l'eau surchauffe qui va au chauffage



C

cosmos654

• 23 Septembre 2011

• #42

kenny82;464921 a dit:

franchement si le circulateur en place est suffisant avant il le sera apres

Cliquez pour agrandir...

J'avoue ne pas comprendre le sens précis de la remarque. Pouvez-vous préciser ?

kenny82;464921 a dit:

le plus gros soucis est si la chaudiere fait l'eau chaude comment elle gere l'apres avec l'eau surchauffe qui va au chauffage

Cliquez pour agrandir...

J'imagine que la chaudière gère çà elle-même. La vanne de la chaudière jouant le rôle de vanne "diviseuse" entre l'ECS et le chauffage à max 40°. Non ?



kenny82

• 26 Septembre 2011

• #43

le circulateur actuel irrigue bien le plancher chauffant? si il peut le faire pourquoi un circulateur plus puissant est necessaire

le soucis est que les chaudieres mixtes a la fin de l'ecs basculent en chauffage directement (ou mieux apres une tempo) et donc font passer un train d'eau tres chaude dans le plancher, au mieux cela fait sauter votre securité plancher (que vous debrancherez car vous en aurez marre..) au pire vous allez avoir de l'eau a 70°c dans le plancher par intermitance



S

sbalintegro

• 26 Septembre 2011

• #44

chaudière mixte c'est quoi ?



kenny82

• 26 Septembre 2011

• #45

mixte=chauffage + eau chaude



B

boubanstik

• 26 Septembre 2011

• #46

kenny82;465946 a dit:

le circulateur actuel irrigue bien le plancher chauffant? si il peut le faire pourquoi un circulateur plus puissant est necessaire

le soucis est que les chaudieres mixtes a la fin de l'ecs basculent en chauffage directement (ou mieux apres une tempo) et donc font passer un train d'eau tres chaude dans le plancher, au mieux cela fait sauter votre securité plancher (que vous debrancherez car vous en aurez marre..) au pire vous allez avoir de l'eau a 70°c dans le plancher par intermitance

Cliquez pour agrandir...

d'après ce que j'ai compris sur différents postes, il y a des vannes qui permettent de mélanger et donc d'avoir une t° d'eau chaude de 38° pour le départ du circuit chauffage sol



jihemel

• 26 Septembre 2011

• #47

kenny82;465946 a dit:

le circulateur actuel irrigue bien le plancher chauffant? si il peut le faire pourquoi un circulateur plus puissant est nécessaire

Cliquez pour agrandir...

Je suis d'accord avec vous

kenny82;465946 a dit:

le soucis est que les chaudieres mixtes a la fin de l'ecs basculent en chauffage directement (ou mieux apres une tempo) et donc font passer un train d'eau tres chaude dans le plancher, au mieux cela fait sauter votre securité plancher (que vous debrancherez car vous en aurez marre..) au pire vous allez avoir de l'eau a 70°c dans le plancher par intermitance

Cliquez pour agrandir...

Si il y a une vanne mélangeuse motorisée entre la bouteille casse-pression et le circuit chauffage sol, il n'y a aucun problème, ce train d'eau chaude n'ira pas plus loin que dans la bouteille...



B

boubanstik

• 26 Septembre 2011

• #48

La vanne mélangeuse elle est commandée par quoi ?



jihemel

• 26 Septembre 2011

• #49

boubanstik;466356 a dit:

La vanne mélangeuse elle est commandée par quoi ?

Cliquez pour agrandir...

La vanne mélangeuse motorisée est pilotée par la régulation qui gère le chauffage sol



kenny82

• 27 Septembre 2011

• #50

le soucis reste la reactivité des vannes melangeuses qui malgré tout ne sont pas trop efficaces contre les trains de chaleur: vanne ouverte a fond (car temp chaudiere tres proche de temp plancher) le temps que les sondes et vannes reagissent le train est deja passé!
mais c'est un moindre mal car le train va etre dilué dans la bouteille

si le plancher est en direct chauffage avec modulation directe de la chaudiere alors la le soucis est plus pressant si la chaudiere est mixte...



B

boubanstik

• 27 Septembre 2011

• #51

Il vaut mieux avoir deux chaudières en somme



kenny82

• 27 Septembre 2011

• #52

2 chaudieres c'est lourd en achat et entretient

mais a l'heure actuelle où les besoins ecs et chauffage sont tres differents il faut bien reflechir aux solutions pour arriver au bon compromis pour chacun : confort prix achat, prix revient, coût en combustible...



C

cosmos654

• 27 Septembre 2011

• #53

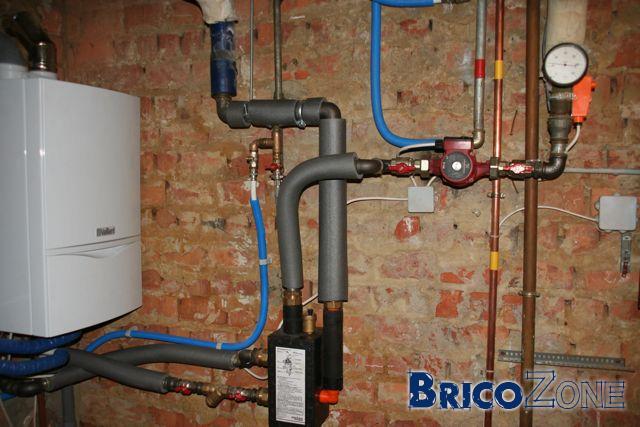

Dans mon cas, le schéma est le suivant:
chaudière non-mixte Vaillant ecoTEC 306 VC (+boiler séparé) avec vanne mélangeuse/diviseuse et circulateur incorporés suivis de la bouteille casse-pression Meibes suivie d'un circulateur séparé plus puissant (Grundfos 25/6).

Il y a dans la chaudière un paramètre de temporisation pour pompe de circulation. J'ai pas encore pu vraiment tester in situ, il fait si beau ;-) mais en mettant une consigne de chauffage sur disons 25°C, la t° de départ ne dépasse pas 40°C (OK pour chauffage au sol) et la chaudière tourne en modulant très bas à ce moment contrairement au moment où elle produit l'ECS (logique).
Je me demande néanmoins pourquoi la puissance max de la chaudière a été bridée en paramètre d.0 à 20 Kw au lieu de 30 Kw. Vais demander ça demain à l'installateur.



ordynas

• 29 Septembre 2011

• #54

Voir si le fabricant de la chaudière n'impose pas un débit minimum dans la chaudière ?
dans ce cas il faut une bouteille casse pression.



moholy

• 19 Septembre 2014

• #55

Comsos654> je sais pas qui a fait ça et je n'ai pas suivit la conversation mais je ne peut pas m'empêcher de dire que c'est un vrai montage de porcinet...



C

cosmos654

• 19 Septembre 2014

• #56

moholy;913019 a dit:

Comsos654> je sais pas qui a fait ça et je n'ai pas suivit la conversation mais je ne peut pas m'empêcher de dire que c'est un vrai montage de porcinet...

Cliquez pour agrandir...

Pouvez-vous détailler ? Merci.



A

alex1978

• 20 Septembre 2014

• #57

Bonjour,

Il veut tout simplement dire que ce n'est pas un travail effectué avec soin.
Faut admettre que ce n'est pas très joli



A

alex1978

• 20 Septembre 2014

• #58

Exemple d'une installation d'un de mes clients (Non finie). C'est déjà plus joyeux



moholy

• 21 Septembre 2014

• #59

Whaw ! Tout brasé au chalumeau en plus ! C'est bien mieux surtout à une époque où tout le monde utilise l'acier-électrozingué avec la sertiseuse. Ils disent tous que ça fait propre mais moi je trouve que c'est du vite fait pas trop moche à la portée de tous les amateurs professionnels. Par contre, ça aurait été sympa de peindre le retour en bleu... C'est un échangeur à plaque avant le découpleur hydraulique ?



A

alex1978

• 21 Septembre 2014

• #60

Hello,

Peinture antirouille. Apres il y a eut le post isolation. TOut en coquille finition inox.
Donc en fait, il y a le collecteur en dessous des chaudières, et bien sur apres cette cascade, il y a la bouteille casse-pression. Juste avant, ce sont des accessoires de raccordement qui donne cette forme De L.
Ici, c'est un chauffagiste de 33 ans. Il en a fait des plus belles encore.
