Bouton poussoir 12V + PUSCH

Bonjour,

je reviens vers vous avec une question technique.
J'ai dans mon installation des luminaires raccorder sur des dimmers Yokis piloter par des boutons poussoirs 12volts DC.
J'utilise des quadruples boutons poussoirs Niko 24V libre de potentiel, sur la borne commune de ces boutons je raccorde le GROUND et sur les 4 autre bornes, le positif.
Ca fonctionne parfaitement mais j'ai également une barre LED que je souhaiterais piloter via un de ces 4 boutons.
Le driver de cette barre LED est pilotée via un bouton poussoir PUSCH, pas de 12 Volts ici.

Ma question, puis-je utiliser 3 bornes + la borne commune du bouton poussoir Niko pour piloté les dimmers Yokis en 12 volts DC et utiliser la dernière borne + la borne commune pour piloter ma barre LED en pusch?

Merci

Voici les liens du matériel:

https://www.niko.eu/fr-be/produits/...del-niko-57a4ec30-0fed-5a59-8b06-34c726cd8110
https://www.integratech.be/fr/ruban...mentation-led/led-driver-et-controleur-en-un/

Non, la commande se fait en 12V via l'adapteur ADBT (voir lien en dessous)

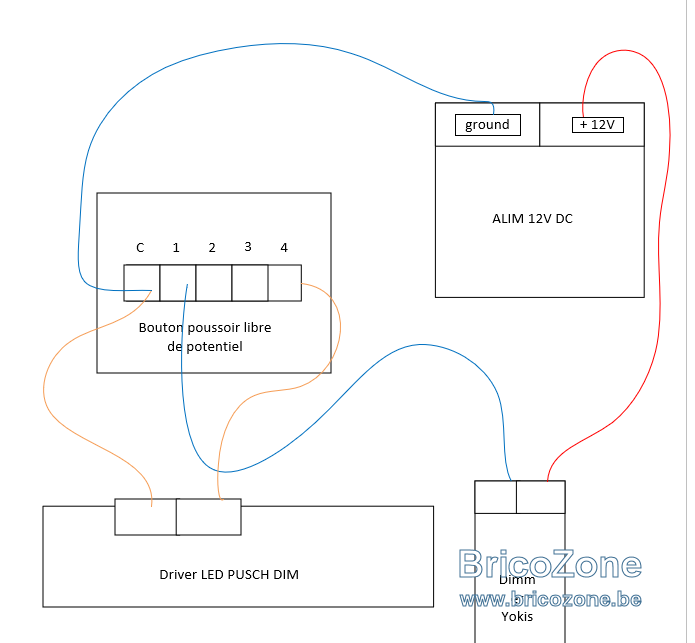

J'ai fait un petit schéma de câblage, j'espère être plus clair.

Merci

https://www.yokis.fr/wp-content/uploads/2019/12/schema_bp-24v-gamme500-adbt.pdf

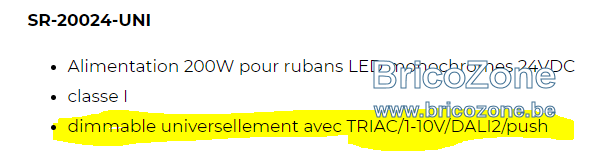

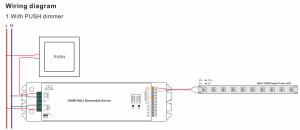

Le driver s'alimente en 230V mais ce pilote en PUSH/DALI/1-10v

Dans mon cas, je le pilote en PUSH, c'est a dire, sans tension.

Merci

Hello,

Comme dit par Supertoto, le driver LED en mode "push" est piloté par le 230V.



Perso, je ferais le test avec un module Yokis ADBT à la place du BP, de la même manière qu'avec les dimmer Yokis.
A coup sûr, il s'agit juste d'un Opto-triac noyé dans de la résine...

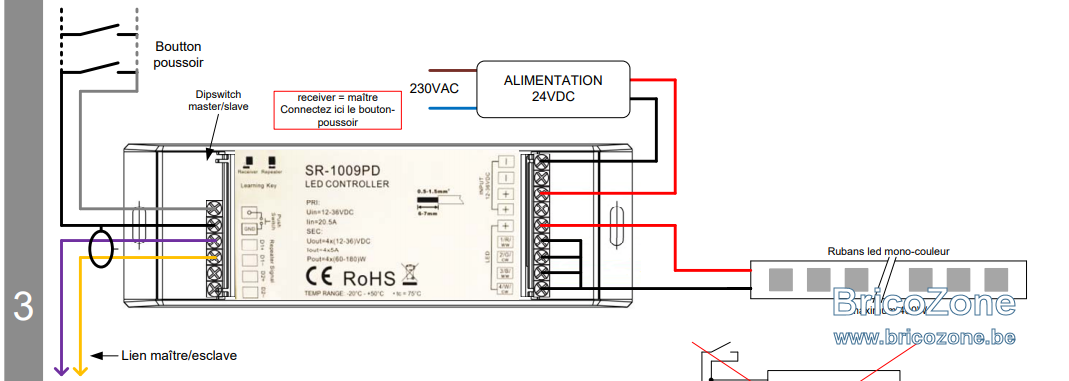

Mea culpa, je n'ai pas donné le lien du bon driver... navré

https://www.integratech.be/downloads/Manuals/Voedingen-sturingen/MANUAL-SR-1009PD-fr.pdf

Voici celui que je possède.

Merci

Yes, j'avais peur d'un retour d'une tension sur le driver de la barre LED mais je viens d'effectuer le câblage et ça fonctionne

Merci supertoto!
