Connexions bouton poussoir 24v et micromodule televariateur yokis mtv500

Bonjour les électriciens,

J'ai un circuit d'éclairage avec déjà 5 telerupteurs contrôlés via des boutons poussoirs en 24v alternatifs niko. Sur le même circuit, je souhaite installer le televariateur ci-dessous (yokis mtv500) et le contrôler également avec un BP semblable (24 Vac). Je compte le mettre dans un tableau de distribution secondaire.



Cependant, à l'inverse des telerupteurs, la même phase est amenée aux BP et éclairage par le même fil (fil violet). Du coup, c'est du 24 Vac alors que mes lampes dimmers devraient être alimentées en 230 Vac.

1) Que puis-je faire dans cette situation ? Est ce que je dois utilisé un genre de télé-bouton-poussoir commandé en 24 Vac (A1 et A2) qui ferait des impulsions via un circuit 230 Vac en sortie (1 = phase 230 vac = fil violet du module et 2 = fil blanc du module)? Une autre idée ?

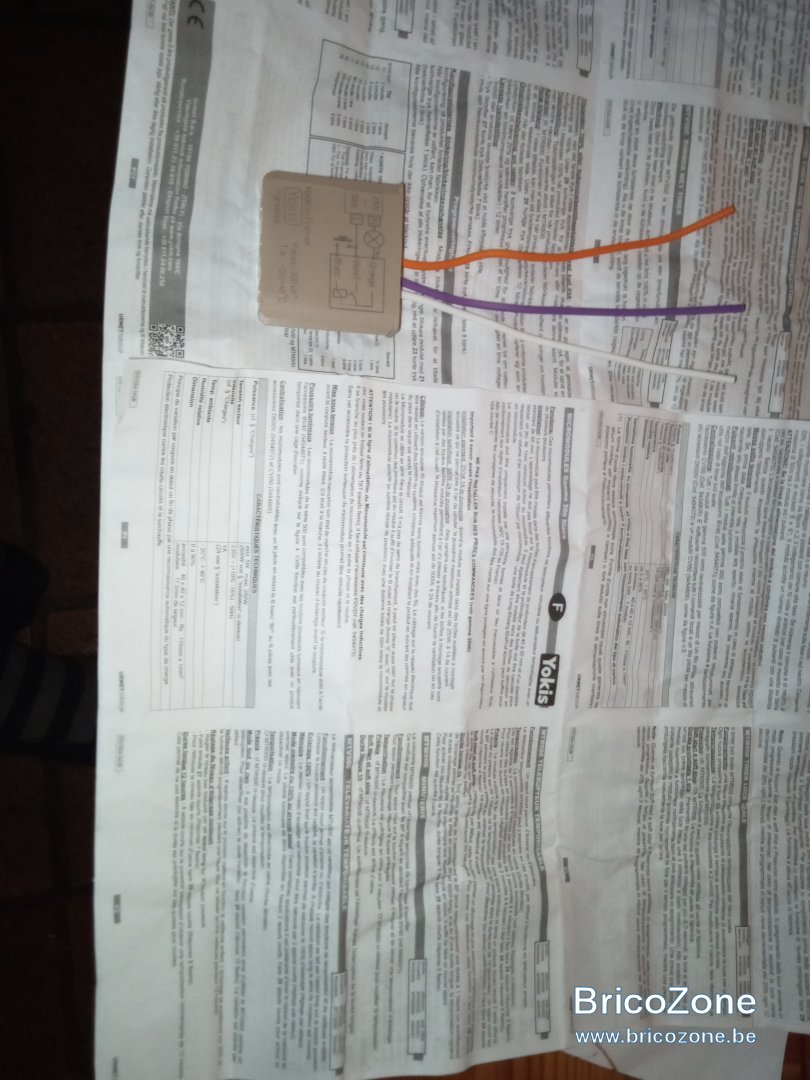

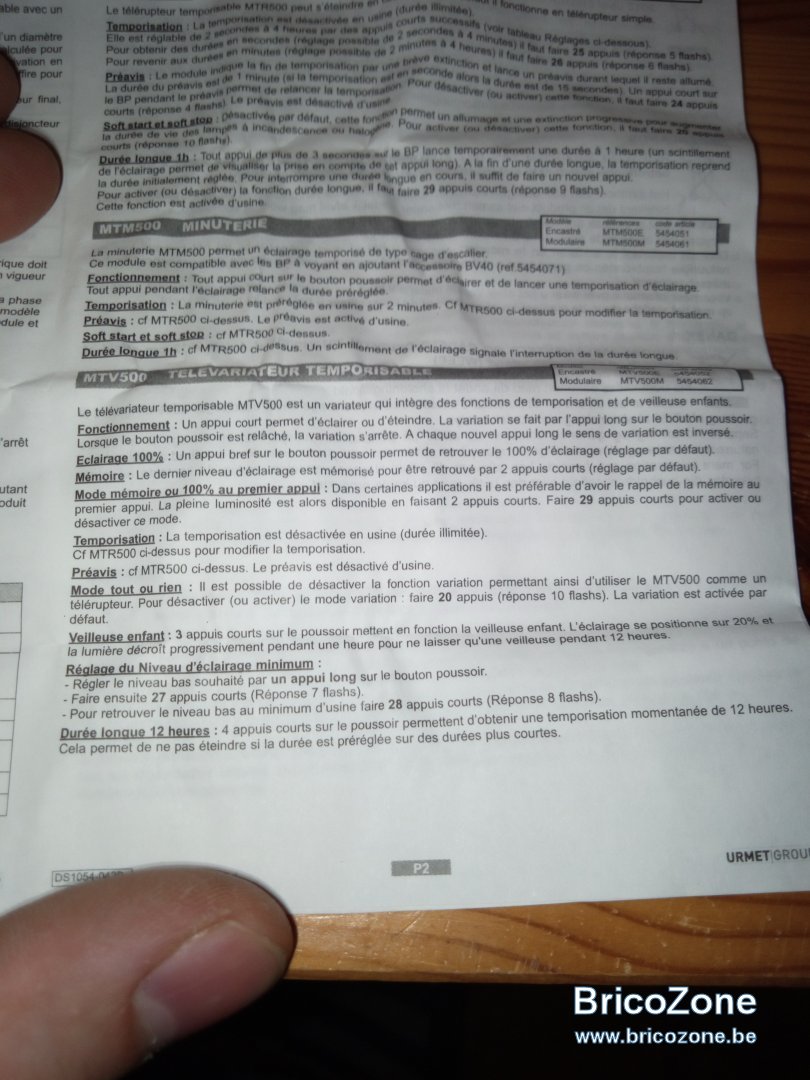

2) Sur la notice, je lis qu'il faut installer une protection si la ligne est commune avec des charges inductives. Je ne comprend pas trop. Est ce que je suis dans cette situation vu les autres telerupteurs sur le même circuit?

Merci pour votre aide

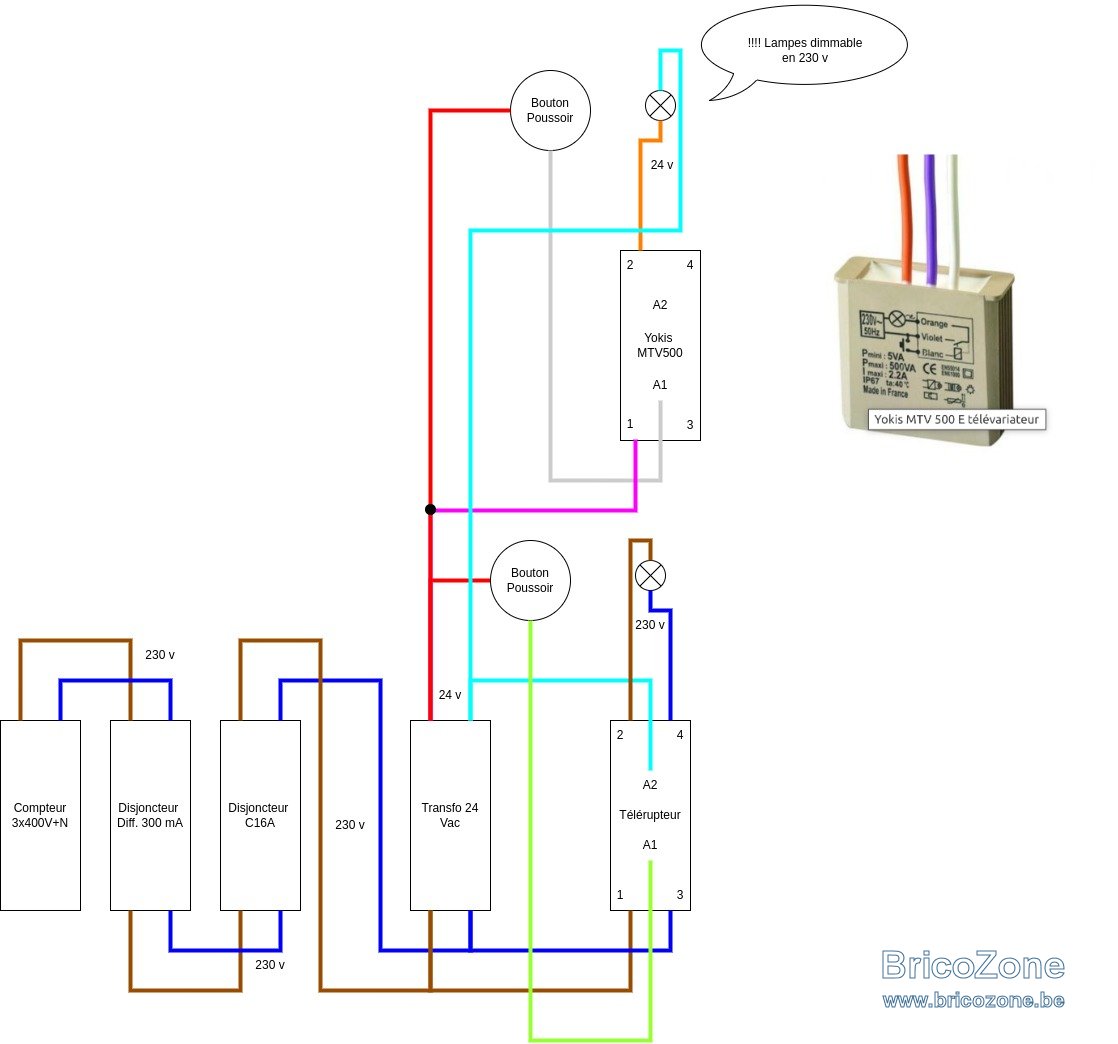

Vu que c'est pas évident de s'y retrouver. Voici un petit schéma multifilaire "maison".

Mon principal problème étant la différence de voltage entre mes BP en 24 v (entrée du micromodule) et mes lampes qui doivent être en 230 v.

Bonjour,
pourquoi chercher des difficultés en mélangeant des tensions vu que le Yokis fonctionne en230V ?
Quelles sont les sections des conducteurs ?

Oui cela ne m'arrange pas de mélanger les tensions.

Je suis contraint par ce type de BP.
https://www.niko.eu/fr-be/produits/...del-niko-7de99131-adb5-5875-be1a-1df0e52a0a1e

Les BP sont cablés en SVV 0.8 mm2 (8x).

Mes départ vers les lampes sont en 1.5 mm2 (XVB).

Les entrées/sorties du micromodule yokis, c'est du 1 mm2.

D'après mon fournisseur, cela pouvait marcher et moi je m'attendais à un cablage comme mes télérupteurs jusqu'au débalage hier.

@Cory Suis je dans une impasse ? Est ce qu'un genre de télérupteur contrôlé en 24v qui fait des impulsions en 230v existe ?

hello
euuuuhh, sur ton schéma #2, le module Yokis fonctionne en 24V ???

Suffit d'acheter un relai avec bobine 24V... Mais, ça n'a pas de sens, autant acheter directement le bon dimmer...

Sinon, il existe un accessoire pour les bp
basse-tension.

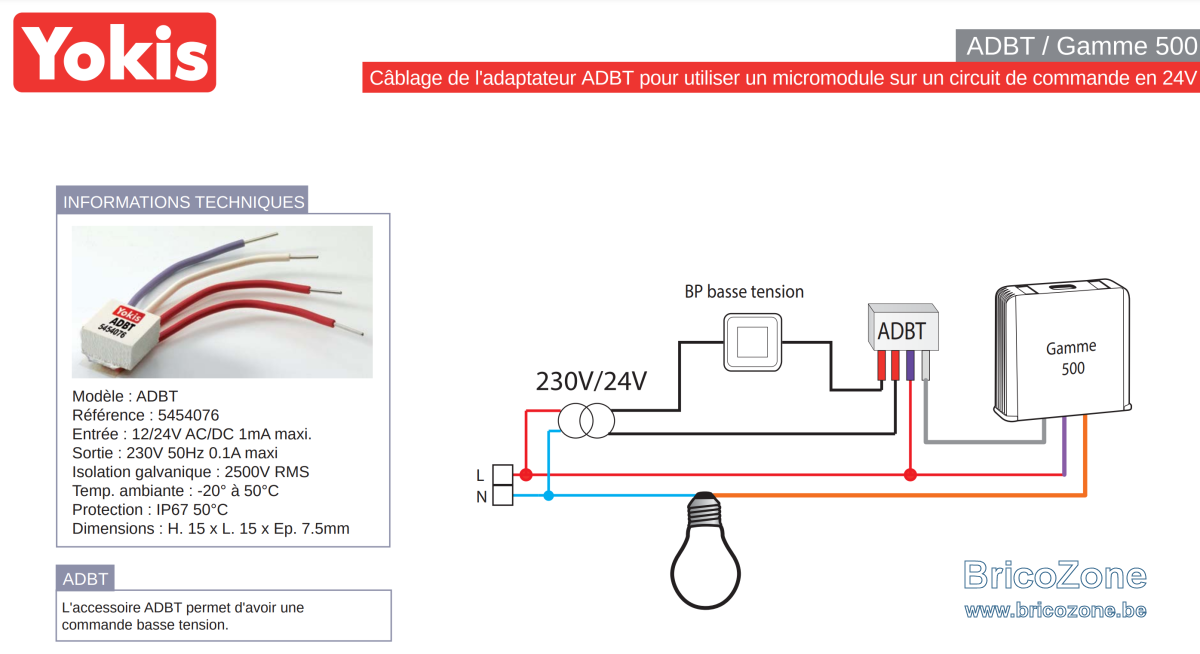

Il faut l'adaptateur si on veut une commande basse-tension...


Adapteur pour BP basse
tension 12V à 48V AC ou DC


ADBT – 5454076


https://www.yokis.fr/eclairage/televariateurs-temporisables/televariateur-temporisable-filaire

flashman a dit:

Suffit d'acheter un relai avec bobine 24V... Mais, ça n'a pas de sens, autant acheter directement le bon dimmer...

Sinon, il existe un accessoire pour les bp
basse-tension.

Cliquez pour agrandir...

Oui en effet @omega.067 , le yokis est en 24v car les bp doivent être dans cette tension. C'est la conséquence quand tout est mis bout à bout ...

Si c'est le module dimmer qui est le problème, je vais aller le reporter et prendre un qui est commandable en 24v pour des lampes qui sont dimable en 230v. Auriez-vous une référence ? C'est la solution la plus simple et que je pensais être celle que le fournisseur mexpliquait .

@flashman mille merci, c'est bien ce genre d'adapteur dont j'avais besoin.
