Bouton test differentiel 300ma non fonctionnel

lezard90

• 15 Août 2024

• #1

Bonjour à tous
Dans le cadre de la renovation complete de mes circuits domestiques, le bouton test du differentiel de tête (300 ma teco) ne fonctionne pas. Entrée en 3x230 sur les bornes 2-4-6, sortie sur 1-3-5. J'ai fait.un changement en 2-4-8 vers 1-3-7 sans succès. En vous lisant un peu je vois qu'il faudrait ponter le 5 et le 7. Quelqu'un confirme ?
En vous remerciant



Dernière édition: 15 Août 2024

electron

• 15 Août 2024

• #2

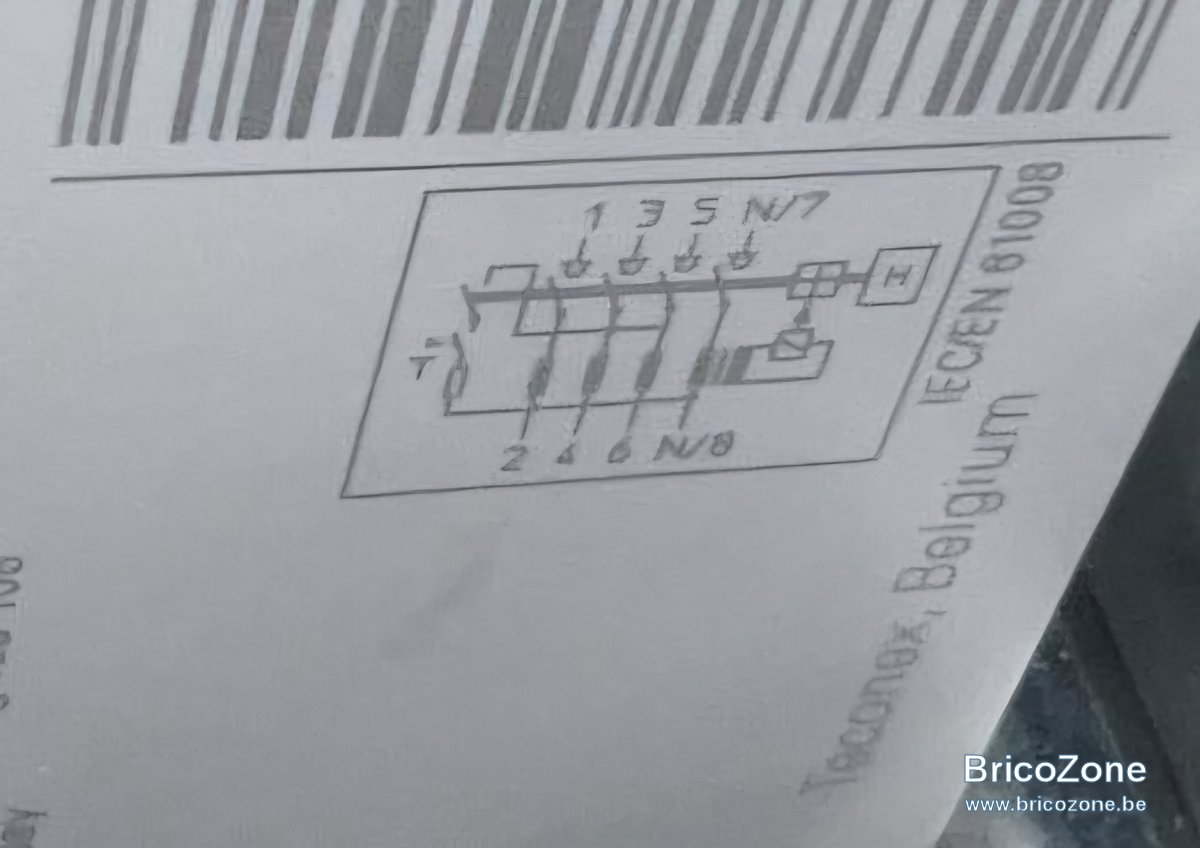

Il faudrait une photo du différentiel, il y a peut-être un schéma de câblage sur le devant ou le côté
Sur certain modèle il faut faire un pontage entre une phase et le Neutre si je me souvient bien.
A+



Cory

• 15 Août 2024

• #3

Ce qu'il faudrait aussi c'est la marque et le modèle du différentiel.

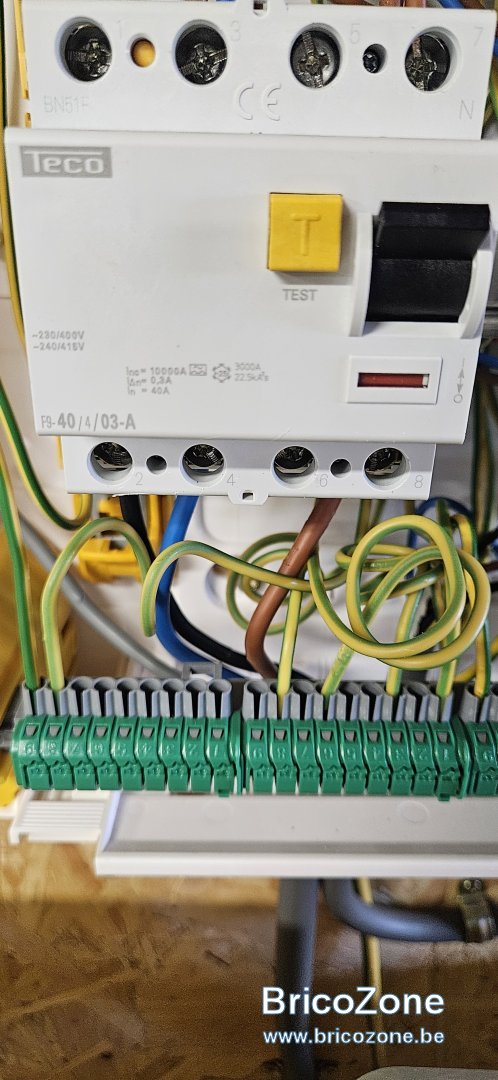

Une photo claire de celui-ci serait utile.



lezard90

• 15 Août 2024

• #4



Cory

• 15 Août 2024

• #5

Un pontage entre 1 et N ou entre 2 et N.



lezard90

• 15 Août 2024

• #6



lezard90

• 15 Août 2024

• #7

On va tester ça
Merci mr cory



TiLu

• 15 Août 2024

• #8

J'en ai placé un il y a quelque semaine, le schéma de montage : https://assets.gigatek.be/product/744403d1a3dadeb8d238ac302afa8e5c.pdf



flashman

• 15 Août 2024

• #9

On utilise simplement les 2 bornes de droite... Il n'y a besoin d'aucun pontage.



hql161

• 15 Août 2024

• #10

hello
plutôt les 3 dernières dans le cas de lezard90
entré 3x230V 4-6-8 et sortie 3-5-7 et effectivement pas de pontage

voici (en reprenant le lien de TILu)



lezard90

• 17 Août 2024

• #11

Résolu
Merci
