Ancienne minuterie Alkan & Sinay type AS9

Bonjour à tous,

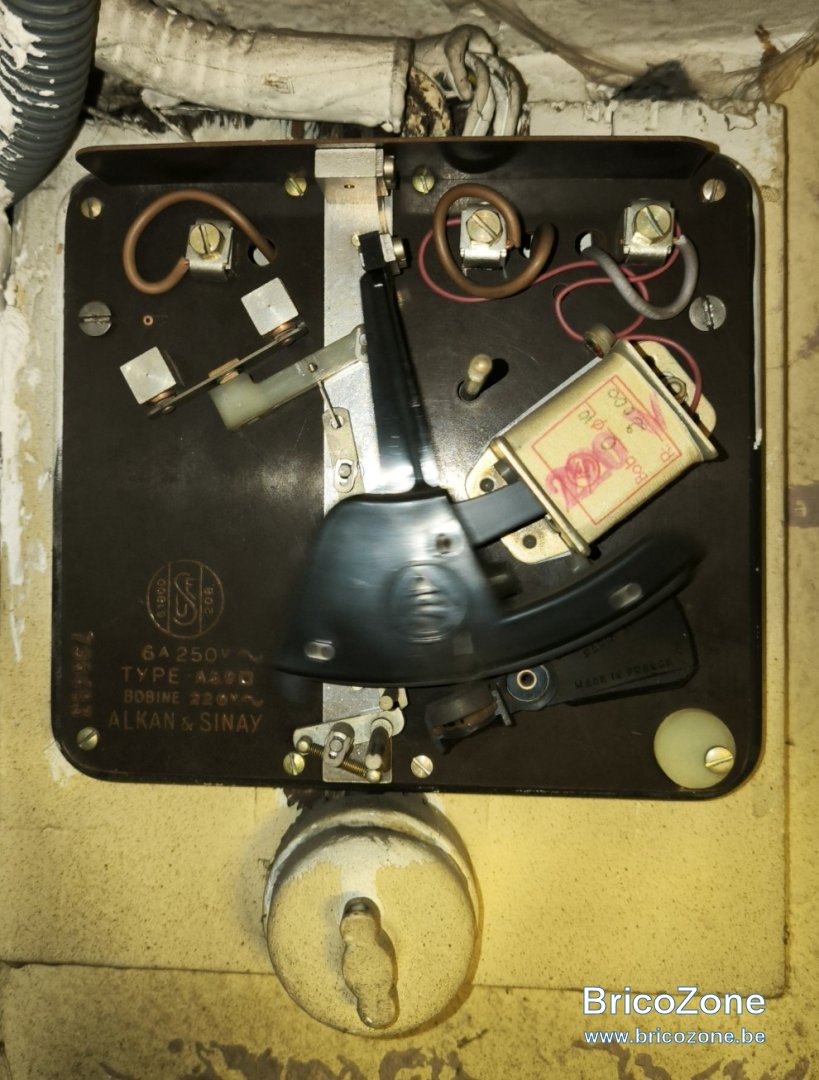

J'ai une ancienne minuterie Alkan & Sinay type AS9 qui fonctionne encore mais que j'aimerai changer.
J'ai un doute sur le circuit qui arrive à la minuterie.
Je cherche à bien comprendre, mais je ne suis vraiment pas sûr.

Voici quelques informations que j'ai relevées ci-dessous.

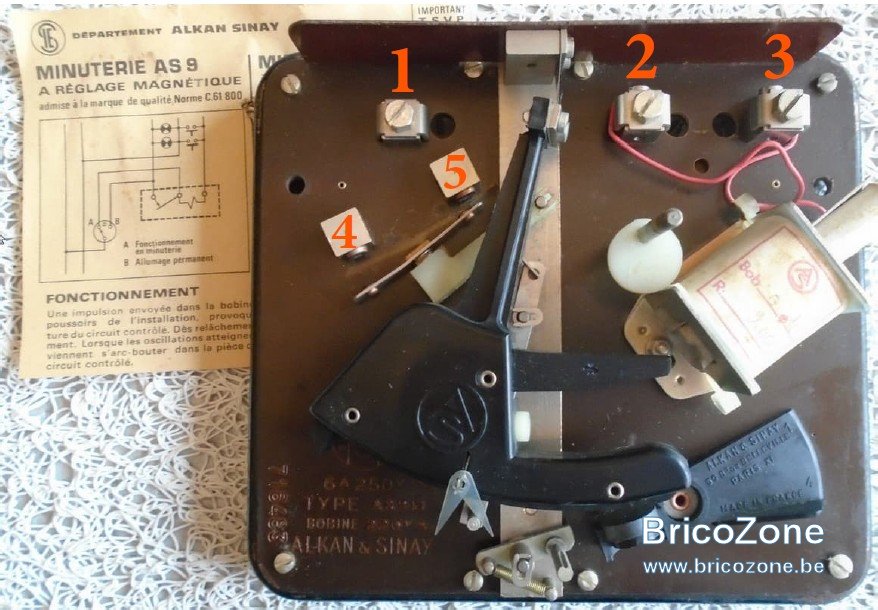

J'ai trouvé un schéma de l'époque sur le web:

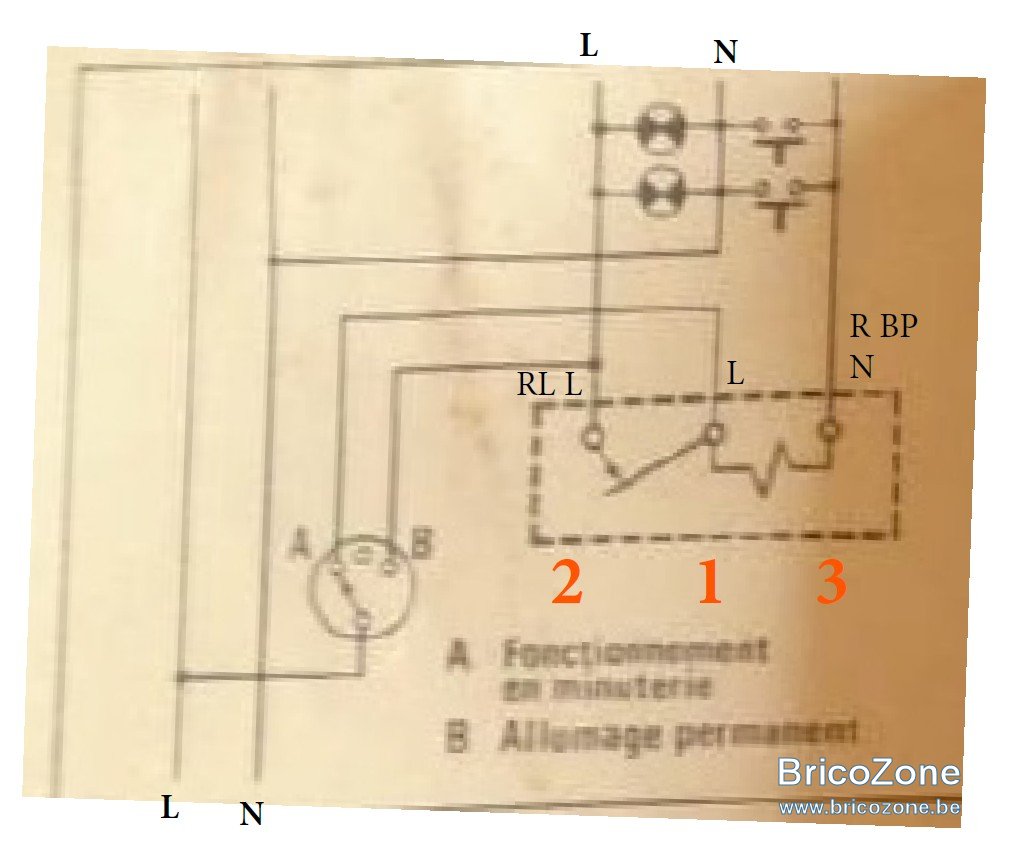

J'ai ajouté des chiffres (1 à 5) pour facilité les expliquations.

Contact interne :
Borne 1 et 4 reliée
Borne 5 et 2 reliée
Bobine entre 3 et 2 par le fil rouge

Ci-dessous, ce que je pense être juste :

• R L (L) : Retour lampe (phase) 2
• R BP (N) : Retour bouton poussoir (Neutre ?) 3
• L : phase v 1

Mesures :

Tension entre les bornes : minuterie branchée et au repos
1 et 2 : 234,6V
1 et 3 : 229.5V
2 et 3 : 5.2V

Tension par rapport à la terre :
1 230.5 V
2 2.5V
3 4.4V

Test au détecteur de tension avec la minuterie branché et
repos
1 : BIP -> haute tension présente
2 : pas de BIP > haute tension non détectée
3 : pas de BIP -> haute tension non détectée

Test au détecteur de tension avec la minuterie branché et
en marche
1 : pas de BIP > haute tension non détectée (bizarre ?)
2 : pas de BIP > haute tension non détectée (bizarre ?)
3 : pas de BIP -> haute tension non détectée


Mesure de tension avec minuterie en fonctionnement et lumières
allumées :
Entre 1 et 2 = 0V
Entre 1 et 3 = varie entre 4,6 et 52 V
Entre 2 et 3 = varie entre 4,6 et 52 V ( 1 et 2 sont relié par le
contact 4-5 quand la minuterie est en marche)


Mesure au bouton poussoir lumineux:
Branché avec le multimètre sur un neutre venant d'une prise disponible à coté et sur les
bornes du poussoir :
D'un côté je suis à 230v et de l'autre à 0-3v

Bizarre, je pensais avoir entre 0 et 5volt max, je pensais être sur un neutre ??)

Est-ce car le courant passe pour allumer le voyant du poussoir ?

• Mes hyphothèses :

La borne 1 est l'arrivée de la phase
La borne 2 est le retour lampe (car relié à 1 quand le contacteur 4-5 est fermé)

J'ai un gros doute sur la borne 3et c'est l'objet du post : je pense que c'est un retour bouton poussoir sur un neutre ?

• La suite :

Après, pour la changer, j'ai trouvé la minuterie Yokis MTM500
Elle fonctionne sans neutre permanent.

Etant donnée l'ancienneté du montage, je ne suis pas sûr de moi. Je me demande si quelqu'un sur le forum aurait déjà eu ce cas et pourrait m'aider à bien comprendre.

Navré pour le paquet d'information pour ce post, j'èspère avoir été quand même lisible.

Je vous remercie d'avance pour tout aide possible.

Bien à vous,

Olivier

Bonjour,
Avant d'étudier votre question, je dois dire que si cette minuterie fonctionne comme vous le dite, ce serait une grande erreur de la remplacer.
Du matériel de cette qualité ne se fait plus, hélas.
J'en aurais en stock, je les placerais dans un coffre-fort.

Oui, c'est vrai que c'est du très bon matériel au vue de son âge et je compte la conserver.
Mais, Il arrive qu'elle se bloque de temps en temps et comme elle est placée dans un escalier commun, je veux être prêt le jour où elle va être KO.
Mais c'est vrai que c'est du costaud...

Une petite goutte de WD40 sur les axes et elle est repartie pour 50 ans au minimum

Olivier M a dit:

J'ai trouvé un schéma de l'époque sur le web:

Cliquez pour agrandir...

Salut ! Tant que tu y es, tu pourrais refiler une photo de la totalité de ce double schéma qui semblent correspondre à 2 modèles différents de cette minuterie mécanique Alkan&Sinay Qui est pratiquement inusable.

Comme l'indique Cory, un coup de soufflette sur l'âme de la bobine + un coup de WD40 et éventuellement un nettoyage des surfaces des contacts en passant un petit bout de papier entre contacts mobiles et butées fixes devraient rajeunir l'appareil et le faire durer.

Depuis que j'ai nettoyé tout cela il y a 2 mois sur la minuterie de la maison (qui date de 1973), plus de problème de blocage en position permanente " on " et nettement moins de bruit lors de la commande par BP ( bouton poussoir) .

Le seul " dommage " : le petit bras permettant le choix " BP " ou " dérogation/allumage permanent " n'enclenche plus rien: le mieux étant l'ennemi du bien, je me suis contenté d'allonger la temporisation de l'éclairage ( vis de réglage en butée plaquette/résistance chauffante qui permet maintenant de parcourir un A/R la double volée d'escaliers rez <-> 2ième étage sans devoir repousser l'un des boutons.

J'ai aussi remplacé toutes les ampoules/veilleuses " E10 " à un prix unitaire de dingue = soit au moins 7€/pièce chez Rexel ou Gigatec et autres ... ! . Alors qu'on peut les trouver en ligne pour le 1/4 du prix.

Parti pour 50 ans ? ! On se console comme on peut !

Doivent pas en vendre des masses au vu de la poussière sur les boîtes en rayon ! C'est de l'argent qui dort pour eux ! Hum ! Ciao.
Bonne année 2026 à tous !
