Bonjour,
J'ai quelques questions à propos de la mise en conformité d'une installation existante mais assez vieillissante
Courant: 3x400+N
1. Câble entre Compteur et Coffret
Le compteur du GRD est toujours un ancien TECO. Un câble 4x10 est présent entre le TECO et le coffret actuel. Les couleurs utilisées sont:
Le GRD a prévu de remplacer le TECO dans les prochains mois (date à convenir). Je crains que le câble entre le TECO et le Coffret soit refusé (par la présence d'un câble jaune).
Ce câble est également un peu court et dans le cadre de la modernisation je pensais prévoir le placement d'un nouveau XVB4x10
Je pensais donc placer dans le nouveau coffret un câble XVB4x10, sortir ce câble vers le TECO actuel, et utiliser un Répartiteur Tétra haute intensité pour faire la jonction avec le câble actuel.
2.Contacteur Jour / Nuit
Un module Jour/Nuit (Siemens) avec Contacteur et protection 2A est présent dans l'installation.
Est-ce que ce type de module sera compatible avec les compteurs communicants ? Je suppose qu'il sera possible d'utiliser un contact sur le nouveau compteur et de conserver le contacteur qui pilote le boiler actuellement ?
3. Limiteur
J'ai remarqué la présence d'un limiteur (Disjoncteur 20A) juste après le Différentiel 300mA:
Je ne comprends pas l'intérêt de ce limiteur ? De ce que je comprends le coffret serait en 10A par phase. Le limiteur serait donc inutile ?

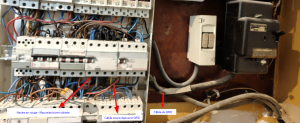

Quelques photos pour mieux comprendre la situation
Merci pour vos conseils !
J'ai quelques questions à propos de la mise en conformité d'une installation existante mais assez vieillissante
Courant: 3x400+N
1. Câble entre Compteur et Coffret
Le compteur du GRD est toujours un ancien TECO. Un câble 4x10 est présent entre le TECO et le coffret actuel. Les couleurs utilisées sont:
- Rouge (neutre)
- Gris (Phase)
- Noir (Phase)
- Jaune (Phase)
Phase ↔ Rouge (neutre)
- Rouge – Gris = 240V
- Rouge – Noir = 240V
- Rouge – Jaune = 240V
- Gris – Noir = 400V
- Gris – Jaune = 400V
- Noir – Jaune = 400V
Ce câble est également un peu court et dans le cadre de la modernisation je pensais prévoir le placement d'un nouveau XVB4x10
Je pensais donc placer dans le nouveau coffret un câble XVB4x10, sortir ce câble vers le TECO actuel, et utiliser un Répartiteur Tétra haute intensité pour faire la jonction avec le câble actuel.
Avantages:
- Permettrait de remplacer le câble actuel un peu court pour le nouveau coffret
- Utilisation de couleurs plus traditionnelle
- Permet de câbler le nouveau coffret et de réaliser le changement de câble par le GRD lors de son passage sans intervenir dans le coffret actuel
- Probablement pas toléré d'avoir un élément (même passif entre TECO & 300mA) - Borne de passage WAGO 2016-1201 dans un coffret fermé
2.Contacteur Jour / Nuit
Un module Jour/Nuit (Siemens) avec Contacteur et protection 2A est présent dans l'installation.
Est-ce que ce type de module sera compatible avec les compteurs communicants ? Je suppose qu'il sera possible d'utiliser un contact sur le nouveau compteur et de conserver le contacteur qui pilote le boiler actuellement ?
3. Limiteur
J'ai remarqué la présence d'un limiteur (Disjoncteur 20A) juste après le Différentiel 300mA:
Code:
GRD 3x400v+N (10A ?)
|
|
300mA - 40A
|
|
--------- Limiteur 20A
|
|
------------- Reste du coffret
|
|
--------- Disjoncteur 40A vers Coffret secondaireJe ne comprends pas l'intérêt de ce limiteur ? De ce que je comprends le coffret serait en 10A par phase. Le limiteur serait donc inutile ?
Quelques photos pour mieux comprendre la situation
Merci pour vos conseils !
