Branchement interrupteur différentiel 300 ma tératrapolaire à partir d'un compteur 3x230V

C

Cis

• 21 Septembre 2023

• #1

Bonsoir.
Mon installation électrique a été réceptionnée la semaine dernière et la mise sous courant a été faite ce lundi.
Tout fonctionne correctement sauf l'interrupteur différentiel 300 mA en tête de mon tableau divisionnaire principal qui ne déclenche pas lorsque j'appuie sur le bouton test.

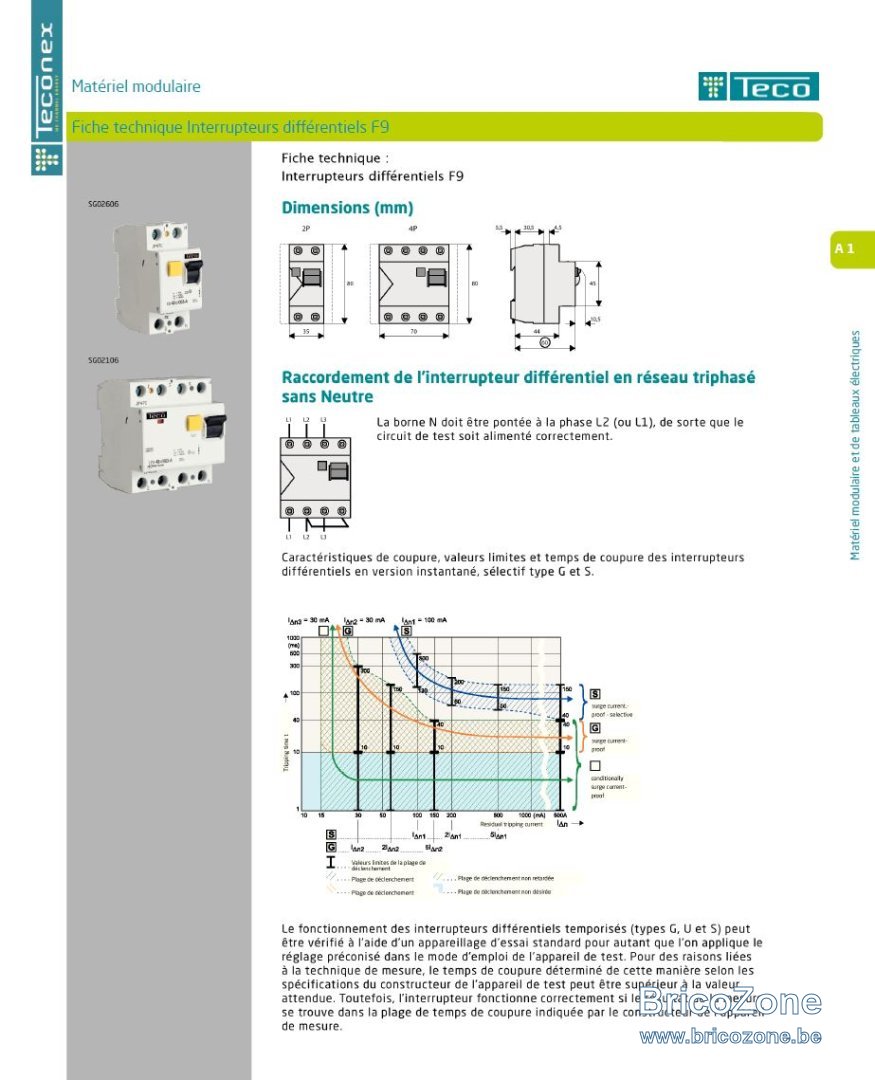

Vous trouverez le schéma ci-joint.
Pourriez-vous m'



Wark

• 21 Septembre 2023

• #2

Il y a un pontage a faire très certainement.



BG1000

• 21 Septembre 2023

• #3

Si les 4 pôles de sortie sont complètement sur un peigne tripolaire cela devrait marcher à tout les coups quelque soit les pôles nécessaire pour alimenter le bouton de test



BG1000

• 21 Septembre 2023

• #4

Une photo nette du différentiel avec le schéma du bp de test...



C

Cis

• 21 Septembre 2023

• #5

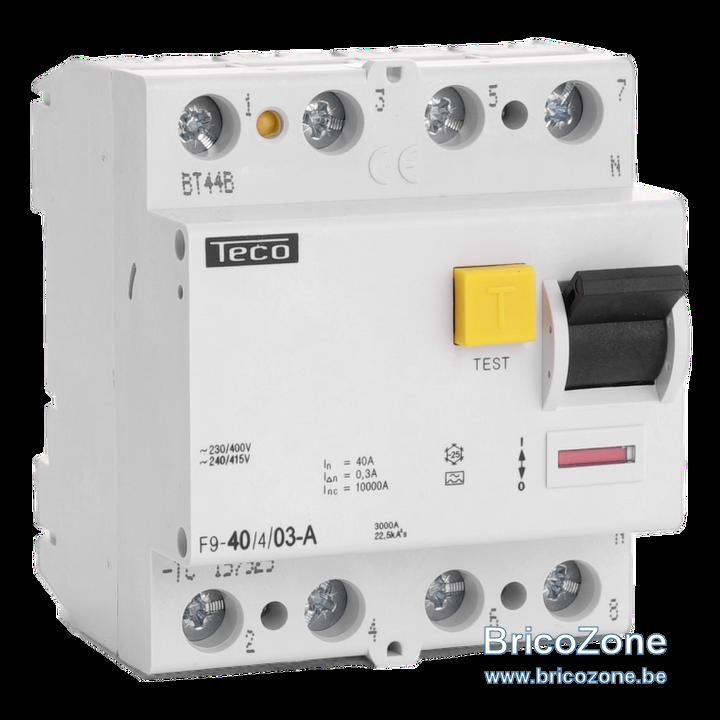

Voici la photo.



C

Cis

• 21 Septembre 2023

• #6

Je crois avoir trouvé la réponse. Il faut ponter la borne N à la phase L2 (ou L1).



Wark

• 21 Septembre 2023

• #7

Normalement avec un peigne branché sur la gauche, le pontage est automatique.
