Branchement spot et détecteur intégré avec un interrupteur

L

LPL

• 15 Décembre 2024

• #1

Bonjour,

J'ai remplacé un spot Steinel avec détecteur de mouvement intégré. le détecteur était défectueux, le spot ne s'éteignait plus.

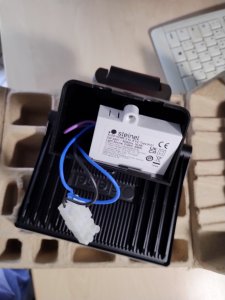

Le problème est le suivant: celui-ci avait 3 bornes (L, L' et N). Celui que j'ai reçu en retour n'en a que deux: Phase et Neutre.
Je suis perplexe: comment puis-je brancher ce spot avec mon câblage existant qui comprend un interrupteur.
le but est d'avoir le spot avec le détecteur de mouvement lorsque l'interreupteur est "ouvert"
et activer l'éclairage à la demande via l'interrupteur.

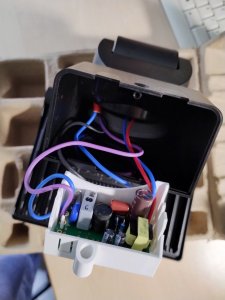

Après réflexion, je présume que soit le fil violet est le retour de phase de la lampe ou alors c'est le rouge. Devrais-je donc le couper et le connecter à la fois au troisième fil qui provient de mon câblage et au circuit électronique sur la photo?

Merci d'avance pour vos retours.



Dernière édition: 15 Décembre 2024

BG1000

• 15 Décembre 2024

• #2

Changer le spot?
Changer l'électronique



L

LPL

• 15 Décembre 2024

• #3

Bonjour BG 1000,

Changer l'électronique me paraît compliqué. Par quoi le remplacerais-je?
Changer le spot; et bien c'est le modèle que j'avais auparavant, même référence. seulement maintenant il dispose de 2 bornes au lieu de trois, à moins que l'électricien qui l'a placé initialement ait modifié le câblage d'origine.
Je pense que je vais l'appeler.

Bien à vous,



BG1000

• 15 Décembre 2024

• #4

Sauf à charcuter à l'intérieur je ne vois pas comment faire.



Cory

• 15 Décembre 2024

• #5

Il faudrait connaître la marque et le type de l'appareil.
Certains ont une fonction allumage continu ou temporisée après une coupure et rétablissement rapide de l'alimentation.



L

LPL

• 16 Décembre 2024

• #6

C'est un Steinel XLED home 2 XL S noir.
Je ne crois pas qu'il dispose de la fonction allumage continu après une coupure, mais peu importe cette fonction.
Ce dont j'ai besoin, c'est le fait de pouvoir allumer le spot via l'interrupteur indépendammant du détecteur de mouvement. Et pour cela à ma connaissance, il faut 3 bornes:
- Une phase retour venant de l'interrupteur
- le neutre venant du disjoncteur
- un retour de phase venant du spot

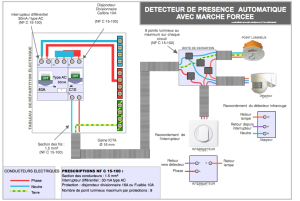

comme le schéma ci -joint, trouvé sur ce site, la description correspond exactement à ce que je souhaite.
Remarque, ici le détecteur est inclus dans le spot et le câblage interne est visible sur la photo en début de ce post.



BG1000

• 16 Décembre 2024

• #7

Il n'y a pas 36000 solutions.
Changer de matériel prendre un spot sans détecteur et un détecteur séparé à contact sec.
Tripatouiller dans l'électronique de commande pour une commande direct des LEDs. Sans connaître le schéma je dirais que c'est en DC donc à minima un relais est nécessaire..

La pièce blanche en forme de .sucre c'est quoi? Le relais de commande de la lampe ?



M

Michadt

• 16 Décembre 2024

• #8

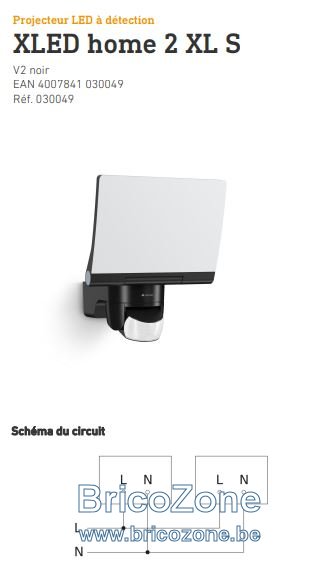

Après avoir vu la doc technique, effectivement il n'y a que 2 fils pour alimenter.

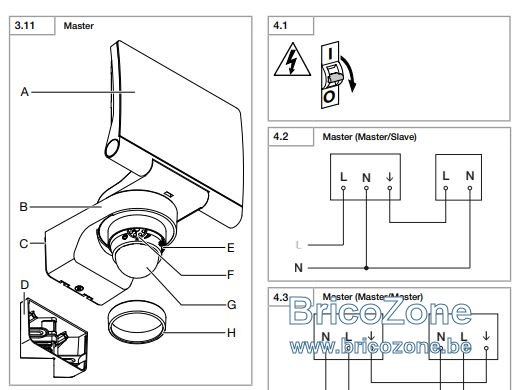

Pour avoir celui avec L N et L' il faut prendre la référence XLED PRO 240. Qui peut fonctionner avec un esclave qui ne dispose pas de détecteur mais peu importe, il sait fonctionner seul aussi.



L

LPL

• 16 Décembre 2024

• #9

Cher Michadt,
Ah c'est donc ça! ils m'ont retourné le mauvais modèle: le modèle particuliers au lieu du modèle professionnel...
En effet, le modèle que vous indiquez est exactement celui que j'avais... Bon, retour SAV donc.
Un tout grand merci Michadt!

Joyeux Noël à tous!
Cordialement,
