- #1
Bonjour à tous,
Je poste pour la première fois sur ce forum car je rencontre un problème dans l'installation du module interrupteur mural Philips Hue sur l'un de mes interrupteurs. Ce module permet de connecter un interrupteur, de sorte que les ampoules n'apparaissent jamais comme "indisponibles" dans l'application Hue.
J'ai installé ce module avec succès sur d'autres interrupteurs de mon appartement, mais pour celui-ci spécifiquement je bloque.
Je vous explique la configuration : il s'agit d'un double interrupteur (boutons poussoirs) placé à l'entrée d'une chambre.
Le bouton de gauche allume un plafonnier.
Le bouton de droite allumer un ensemble de 4 spots. Ce sont ces spots auxquels je souhaite connecter le module Philips.
Ces mêmes spots peuvent également être activés/désactivés depuis un autre interrupteur placé à un autre endroit de la chambre (près du lit).
Avant toute chose, je précise que je n'ai absolument aucune expérience en électricité. Veuillez donc m'excuser si certains des éléments que j'expose ci-dessous vous paraissent "naïfs" pour rester poli.

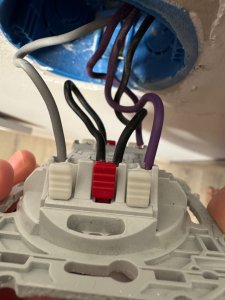

Tout d'abord, je vous montre une photo de l'installation telle que je l'ai trouvée (voir photo 1). Comme vous pourrez le voir, il y a un total de 5 câbles, ce qui me paraît très élevé pour une telle installation.
1 - En haut de l'interrupteur, tout à gauche (je me base sur l'angle de la photo), un câble gris vient du mur : si je débranche ce câble, le plafonnier s'éteint, pas les spots. Je laisse donc ce câble en place (rappel : je souhaite relier le module Philips aux spots, pas au plafonnier).
2 - Puis, immédiatement à droite, un petit câble noir ne venant pas pas du mur mais faisant juste le lien entre le haut de l'interrupteur et le bas de l'interrupteur. Là aussi, si je débranche ce câble, le plafonnier s'éteint, pas les spots. Je laisse donc ce câble en place.
3 - Encore à droite, un autre câble noir qui, lui, vient du mur. Si je débranche ce câble, et le plafonnier et les spots s'éteignent, pas les spots. Ce câble me semble donc intéressant.
4 - Puis tout à droite, un câble violet : si je débranche ce câble, les spots s'éteignent, pas le plafonnier. Il me semble donc évident que ce câble devra être relié au module Wago fourni par Philips.
5 - Enfin, un deuxième câble violet qui, lui, est branché au bas de l'interrupteur. Curieusement, ce câble semble n'avoir aucun impact, que ce soit sur les spots comme sur le plafonnier. Si je le débranche, tout continue de fonctionner normalement, et je peux également continuer d'activer/désactiver les spots depuis l'autre interrupteur placé près du lit. Peut-être s'agissait-il d'un câble prévu pour un autre usage qui, finalement, n'a pas eu lieu.
Au vu de ces tests, il ressort donc que seul le câble violet du haut et le câble noir qui vient du mur ont un impact sur les spots (tout en sachant que ce dernier est également important pour le plafonnier).
Bien que dubitatif quant à ce dernier élément, j'ai donc relié ces deux câbles au module Wago fourni par Philips.

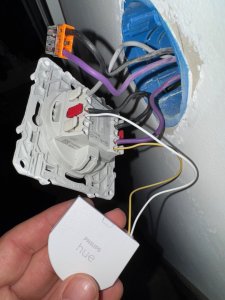

Puis, j'ai branché les câbles blanc et jaune fournis par Philips exactement comme je l'ai fait sur les autres interrupteurs que j'ai connectés avec succès : le câble blanc en haut sur L, le câble jaune en bas sur 2 (voir photo 2).
Or, comme je m'y attendais, avec cette installation tout fonctionne parfaitement pour les spots... mais le plafonnier ne fonctionne plus. En effet, le câble noir avait un impact à la fois sur le plafonnier et les spots.
De la même façon, si je retire ce câble noir du module Wago, que je le rebranche à son emplacement initial sur l'interrupteur, et que je branche un autre câble sur le module Wago (j'ai essayé avec le câble violet du bas, pensant qu'il avait peut-être une fonction) : le plafonnier refonctionne normalement, mais cette fois ce sont les spots qui ne fonctionnent plus.
Il m'apparaît donc que ce câble noir est déterminant, et j'avoue ne pas comprendre pourquoi il commande à la fois le plafonnier et les spots.
Au vu de ces éléments, seriez-vous capable de me dire ce qui ne convient pas dans mon installation ? Sans doute s'agit-il d'un problème de branchement (tel câble doit être branché ici et non ici), mais je n'ai pas les connaissances pour pouvoir l'affirmer, d'où ce message
Pensez-vous qu'il soit possible d'obtenir ce que je veux, à savoir connecter le bouton droit (les spots) au module Philips, et ne pas toucher au bouton gauche (le plafonnier) ?
Merci beaucoup par avance pour votre aide.
