Bonjour à tous,
Je vous expose mon problème auquel j’ai été confronté ce weekend.
J’ai un ancien atelier qui reprend 2 spots extérieurs par façade ainsi que 2 détecteurs de présences installés en parallèle.
Il s’agit d’une ancienne installation en version halogène et il n’y avait plus qu’une façade qui était fonctionnelle que nous allons définir comme la zone A
Aussi, j’ai décidé de commencer mon replacement par la zone B
Une fois les deux spots installés, je remarque que les détecteurs ont bien détecté ma présence (petit témoin rouge) mais cela n’active pas l’éclairage. A noter, qu’il s’agit de détecteur non intégré au spot mais décentralisé de ce dernier.
Afin de m’assurer qu’ils fonctionnent correctement, je les démonte et procède un teste avec une ampoule et ils fonctionnent la commutation s’effectue parfaitement. Par acquit de conscience, je teste les nouveaux spots led et tout est également OK.
Aussi, je m’oriente vers les lignes électriques et je remarque que j’ai bien du 230V qui arrive entre le N et le L du détecteur. Par ailleurs, le L1 du détecteur est bien raccordé au L du sport (test de continuité). Ensuite et détecteur activé, je mesure le courant au niveau du sport et je remarque que j’ai une valeur entre 90V et 130V (j’ai pas un multimètre de compète). C’est comme si le neutre du spot n’était pas raccordé.

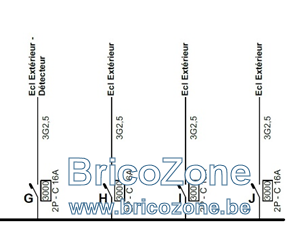

Suite à ces constatations, j’effectue une vérification sur mon schéma unifilaire et je remarque que les détecteurs seraient raccordés sur l’une seule ligne.
Or je pensais que chaque ligne (une par façade) comprenait deux spots et deux détecteurs de présence en parallèle.
Afin de poursuivre mes investigations, je décide de ponter de l’un des détecteurs de mouvement de la zone B sur un spot. (correspond au disjoncteur J) Et l’a les deux spots fonctionnent correctement.
En revanche et si j’active, le disjoncteur G, nous avons un court-circuit.
Quant à la façade fonctionnement invoquée plus haut, elle correspond au disjoncteur H donc pas celui qui reprend théoriquement les détecteurs.
Avez-vous une idée du schéma de raccordement dans ce type de configuration, car là j’avoue ne plus rien comprendre à la situation. Le câblage étant non apparent, il m’est difficile de définir la logique de raccordement.
Un tout grand merci pour votre aide,
