Câblage électrique garage

Bonjour à tous,

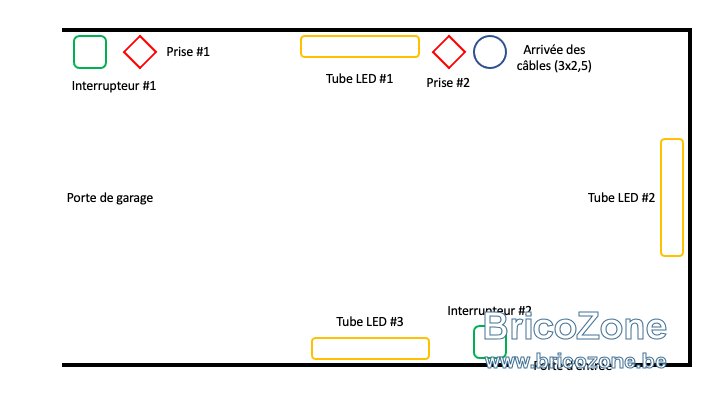

J'ai besoin de votre aide s'il vous plaît : je ne parviens pas à préparer un schéma de câblage pour les luminaires, prises et interrupteurs de mon garage. Je vais installer 2 prises et 2 interrupteurs va-et-vient qui allumeront de concert les 3 points lumineux (des tubes LED). J'ai préparé un petit dessin pour visualiser. Pour le moment, il n'y a qu'un câble 3x2,5 qui arrive dans une grosse boîte de dérivation. Je vais tout poser en apparent.

Là où je suis perdu, c'est pour concevoir la pose des câbles pour relier tout ça. Comment je m'y prends ? Je relie quoi à quoi et avec quel type de câbles (pour la navette entre les deux interrupteurs par exemple) ?

D'avance, un grand merci !

Steve

Perso je pose tout en 2,5 comme ca pas de soucis.

Pour les prises je partirais avec un 3x2,5 pour chaque.
Et un 3x2,5 pour alimenter le premier interrupteur.

Ensuite si je me refaire à ce que j'ai ici, j'ai un 3x2,5 qui repart vers les tubes que vous pouvez mettre en série.
Pour le vas et vient voir le schéma de câblage sur la boite car je ne l'ai pas en tête comme cela.

Maintenant si votre interrupteur 1 est un combiné prise + interrupteur je pense qu'il y a moyen d'arriver avec un seul câble pour les deux.

Bonsoir, le plus simple serait en partant de votre alimentation en 2.5 d’arriver à la prise numéro 2. Vous partez ensuite à la prise numéro 1. De la prise numéro 1 vous arrivez à l’interrupteur 1 (arrivée de courant). De l’interrupteur 1 il faut un câble qui aille jusque l’interrupteur 2 pour faire votre va et vient (5g2.5 suffit, voir 4g2.5 mais à confirmer par les pros…). Il faut aussi de l’interrupteur 1 un câble qui alimente vos éclairages (d’abord alimenter le 1er, puis du 1er avoir un nouveau câble vers le 2ème, et du 2ème au 3 eme la même chose avec un nouveau câble). Il faut une section continue pour le circuit donc du 2.5. Pour le type de câble à vous de voir.. mais en apparent un câble sous tuyau pvc rigide peut rendre bien (a confirmer par les pros quel type de câble). Avez vous déjà des autres prises branchées sur cette arrivée en 3x2.5 ? Car il faut faire attention de ne pas dépasser le nombre de points autorisés (ici vous en ajoutez 3 : 2 prises et un éclairage global).

Bonjour,

Merci pour votre aide, j'y vois beaucoup plus clair maintenant !

Non, il n’y a pas d’autres prises ou luminaires.

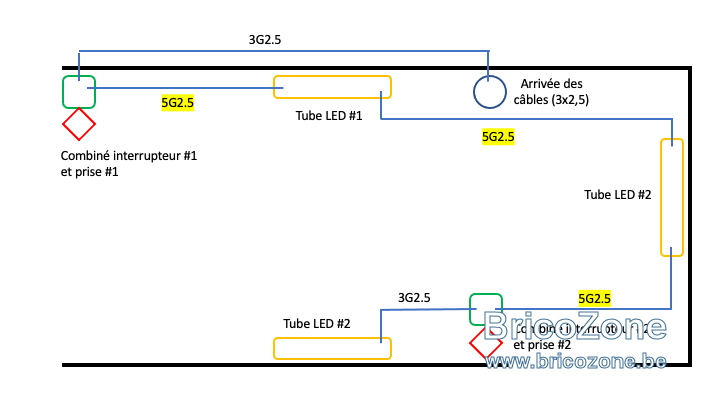

J'ai repris la suggestion du combiné prise + interrupteur jusqu'à déplacer la prise solitaire à côté de l'interrupteur #2. J'ai aussi ajouté sur le dessin les câbles nécessaires.

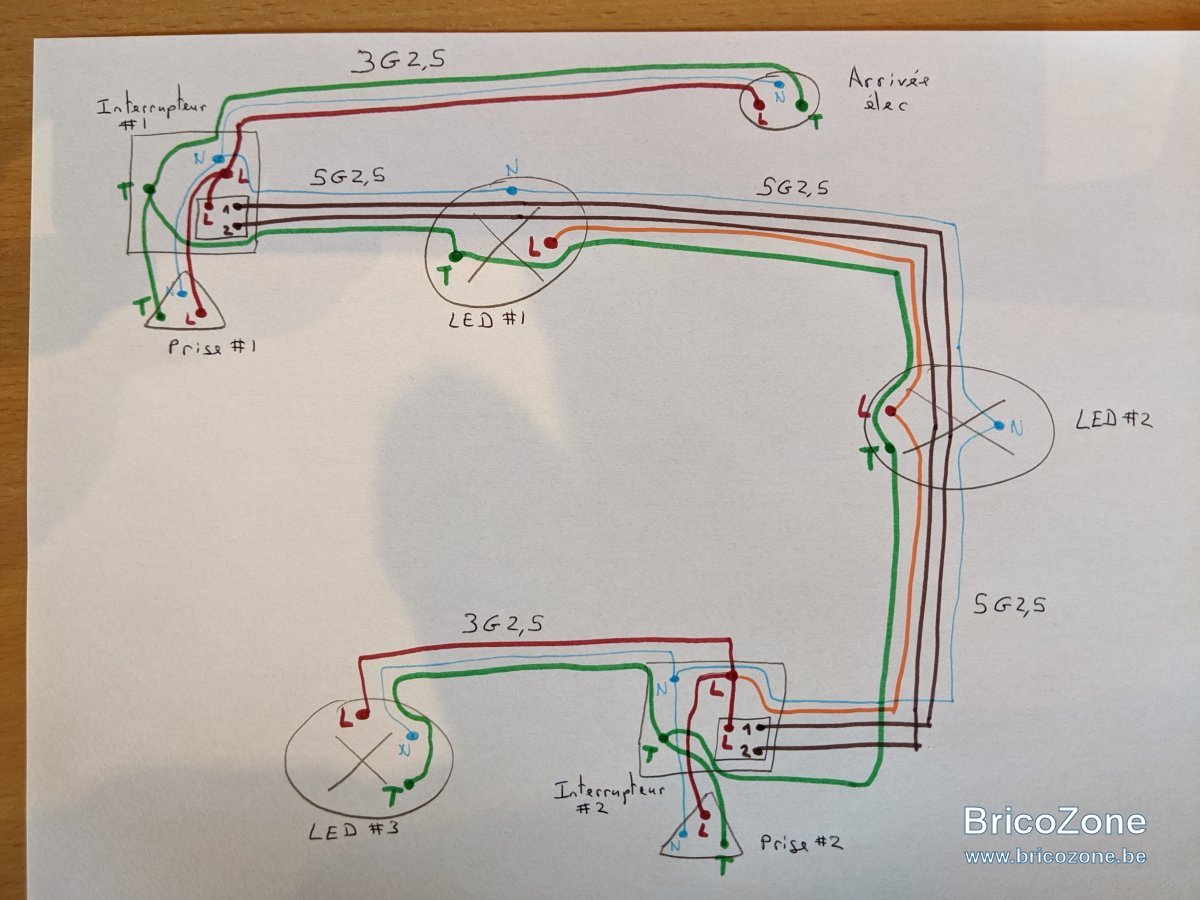

Pour être encore plus précis et vérifier les détails, j'ai préparé un deuxième dessin avec chaque fil et toutes les connexions. Est-ce que vous pourriez contrôler s'il vous plaît ? En particulier, j'ai un doute sur la prise #2 : est-ce qu'elle ne risque pas d'être asservie aux interrupteurs ? C'est à dire n'être alimentée que lorsque les lumières sont allumées ?



Encore merci !!

Steve
