Cablage d'une minuterie avec un contacteur ERC225 sur un portail electrique

Bonjour à tous,

Sur un portail motorisé j'ai une sortie "light" borne 13 et 14 qui délivre 230v durant 2 minutes.
Je souhaiterai alimenter un circuit de 8 LED avec un possibilité d'un interrupteur en marche forcée

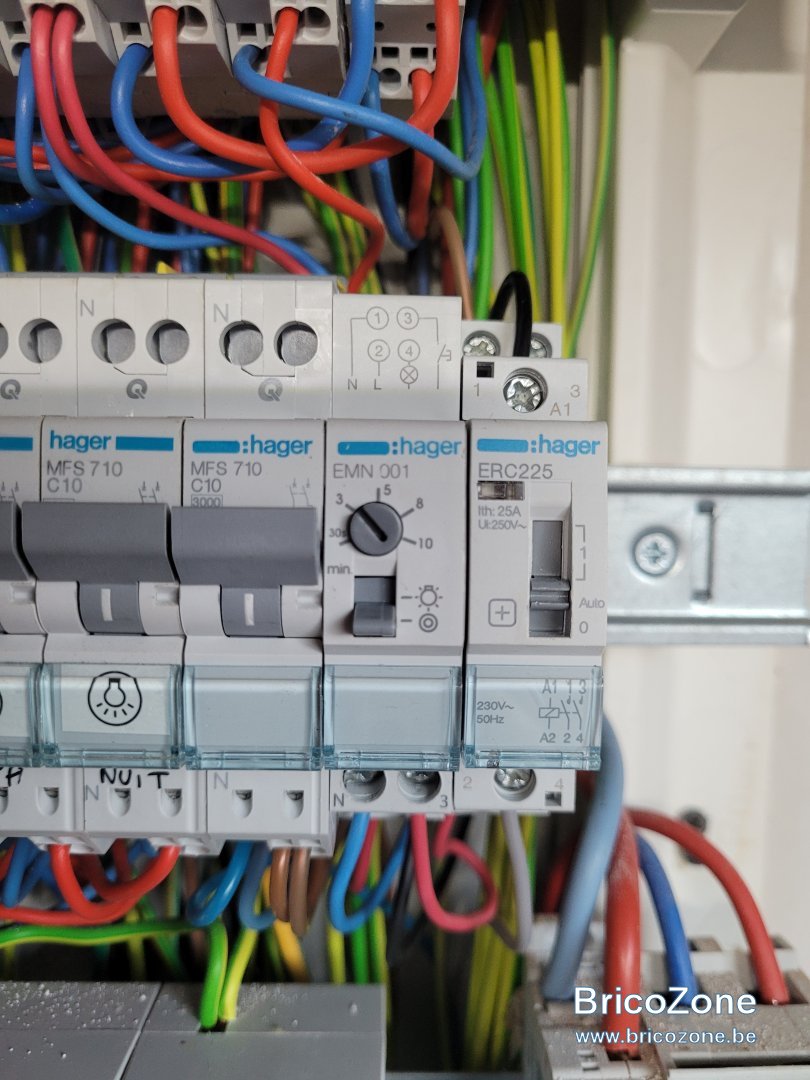

Les 2 minutes ne me sont pas suffisants pour rentrer chez moi, j'ai donc cablé un EMN001 avec un ERC225 avec la sortie 13 et 14 du bornier de mon moteur de portail.

Cela fonctionne bien, mais j'ai des petites questions.

Quand l'EMN001 est sur la position "lumiere" avec le switch, mon installation reste en permanance allumé.
Quand l'EMN est sur la position "rond qui entoure un rond" mon installation est minutée et fonctionne correctement.

Quel est la fonction de la position "lumiere" sur l'EMN001

En position Rond qui entoure le rond j'ai 230v entre 1 et 4
En position Rond qui entoure le rond j'ai 145v entre 1 et 3
Cette tension residuelle permanente est dangereuse pour mon minuteur ?

En marche forcée j'aimerai utiliser un interrupteur normal mais je vais passer après le minuteur, repiqué dans la boite de dérivation sur la prise 4 de l'EMN001

Merci

Quel est l'interet d'une marche forcée que l'on commande depuis le compteur ?

J'ai utilisé un relai ERC225 car j'ai pu lire ici et la qu'il est conseillé lors de l'utilisation de LED, de ne pas utiliser la sortie 13 et 14 direct de la carte du moteur mais de passer par un relai. Problème de scintillementdes LED, borne 13 et 14 qui delivrent un voltage résiduel en permanence.

J'ai choisi l'ERC225 pour isoler la carte de mon portail. Dans le cas d'un retour de phase par exemple, un mauvais branchement ou autre.

Effectivement, elle est prévue de fonctionner avec un bouton poussoir, mais j'ai lu que ce n'était pas un problème vu l'évolution electronique de cette minuterie. Mais encore une fois, c'est des recit "d'internet".
Avec l'ERC225, elle doit fonctionner avec un contact sec normalement.

Mais les 145V de voltage résiduel entre le neutre et la borne 3 du minuteur, je me demande deja si c'est normal.

Pour l'instant j'ai pas relié l'interupteur marche forcée, mais de toute manièere il est mis après la minuterie donc si je le laisse 5 ou 6 heures en hiver, cela ne posera pas de problèmes.

Pas plus simple un relais temporisé commandé par le flanc montant de la commande et de déclenchant au bout de n>2 min.Où bien de rentrer dans le contacteur en joignant deux commandes celle venant du portail via un contact sec et celle venant de la minuterie.

Merci de vos réponses. Malheureusement pour le dernier message, je ne comprends pas le vocabulaire technique, flanc montant, Rentrer dans le contacteur ?

Si ma config est correcte, je reste avec mon appareillage, pour l'instant je reste sans mon interrupteur de marche forcée, car il faut que j'aille chercher le circuit sous la toiture.
