Câble de type VTLB dans ancienne installation domestique

R

Ral

  • #1
Bonjour,
Je suis en train de mettre aux normes mon installation électrique.
Sur deux lignes de lumières, j'ai remplacé le câblage existant par du XVB à l'exception de trois sections (de +/-5m chacune) qui semblent être actuellement en type VTLB en 2x1.5 et 2.5 encastré dans les murs et sous cloison. Il n'y a aucune inscription visible sur ces câbles. Les remplacer demanderait des travaux conséquents et j'aimerais dans la mesure du possible l'éviter.
La maison a plus de 200ans et l'électricité de cette partie de la maison date des années 90.
J'ai du mal à interpréter les exceptions permises au RGIE.
Pourriez-vous dès lors de dire si je peux conserver ces câbles en l'état?
Et si oui, est-ce que ma transcription dans le schéma unifilaire est correcte?

Merci d'avance pour votre aide.

  • #2
Bonjour,
En principe le VTLB ne peut pas être ni fixé ni encastré.
Je vous conseille de chercher une autre solution.

  • #3
Le VTLB est un câble souple destiné a alimenter un appareil et strictement interdit de l encastré dans un mur ou cloison.Travaux conséquent ou pas interdit aucunes dérogations

  • #4
Merci pour vos réponses Cory et perenoel123. Le câble n'est pas souple. Il est rigide, à minima autant que du XVB et monobrin. Chacun des conducteurs est entouré d'une gaine (noire vs bleue) et les deux brins sont en plus protégés par une gaine complémentaire blanche. Je n'ai cependant aucune indication sur les caractéristiques du câble.

  • #5
S'il est monobrin et pas souple ce n'est pas du VTLB.
Quelle est sa section ?

  • #6
2x2.5 sur un circuit mixte (circuit R - 1 prise + 1 point lumineux) et 2x1.5 sur le circuit de lumières uniquement.
Toute l'installation électrique était câblée avec ce type de câble. J'ai remplacé tout ce que j'ai pu à l'exception de ces 3 sections qui me demanderait d'arracher et refaire 4 plafonds. Donc si je peux éviter...

  • #7
Si câble est plat avec une gaine blanche ,il est également interdit de l encastré, uniquement en pose apparente.Aucunes dérogations.

  • #8
il est effectivement plat. Pour ma curiosité, de quel type s'agit-il à votre avis?

  • #10
Si des prises sans terre raccordées obligatoire derrière un différentiel 30mA
Sécurité enfant obligatoire, broche de terre non raccordées interdit
Si prise circuit section min 2,5 mm2, dérogation à 1,5mm2 si uniquement eclairage

  • #11

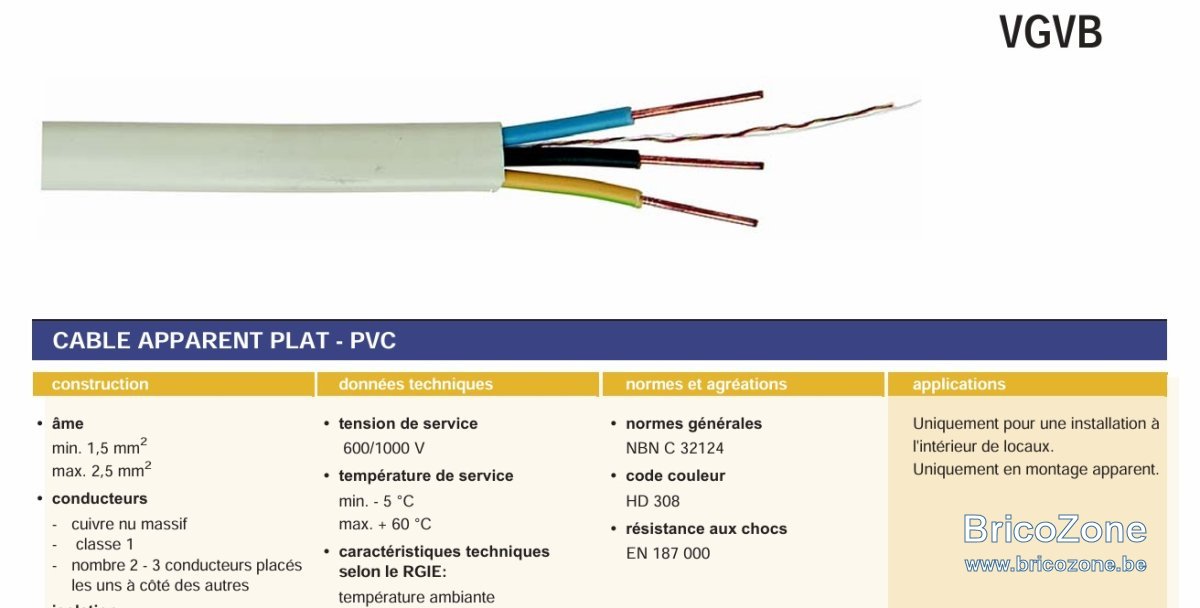

VGVB, uniquement en montage apparent.
Ne peut pas être encastré ni sous tubes ou goulotte.
Peut être fixé via attaches ou collé.

  • #12
L éclairage en 1,5² n est pas une dérogation.

  • #13
J'ai remplacé le câble de la partie prise électrique par du XVB 3G2.5, seuls les points lumineux ont encore du VGVB en 2x1.5 pour le circuit T et 2x2.5 pour le circuit mixte sur la partie point lumineux.
Si je comprend bien vos derniers posts, je n'ai aucune autre possibilité que de remplacer le câble VGVB par du XVB dans mon cas?

  • #14
A remplacer, voir #11.

  • #15
Merci pour les infos!
