Câble souple éclairage LED

Dans le forum Electricité générale - par mopo le 31 Août 2019

  1. mopo

    mopo 40 ans, Liège

    Bonjour, il y a peu de temps, on remplaçait nos vieilles ampoules par des LEDS simplement via les différents soquets.
    Aujourd’hui la plupart des éclairages LED ne comportent plus aucun soquet ni de bornier.
    Un câble souple de type caoutchouc est directement fourni et les fils sont soudés sur la partie du circuit imprimé, ce qui n'est pas du plus pratique.
    Reprenons un projecteur LED extérieur il n'étant plus possible de mettre un "XGB" bien trop gros en diamètre pour entrer dans les presses étoupe conçu pour mettre du souple.
    idem, pour les spots de sol a encastré pour l'extérieur.
    Nous pouvons en théorie utiliser du câble souple avec des cosses, mais en pratique, comme maintes fois discuter sur le forum, ceci n'est pas apprécié, voire refusé.
    Ma solution est de mettre des minis boîtes pour passer d'une sorte de câble à l'autre où je coule une gélatine bleue sur les connexions "wago".
    Je me retrouve donc avec une boîte blanche sur la façade à côté de chaque luminaire.
    Même chose pour les éclairages sol sauf que les boîtes son enterrée, gélatiné de manière obligatoire sinon j'ai directement le disjoncteur qui saute.
    Je me demande comment vous y prenez?
    Si je souhaiterais mettre une série de luminaires de sol dans le carrelage de la terrasse ou du sentier extérieur, autant faire mes pontages directement avec du souple, sous tube au lieu du XGB que l'on n'arrive que difficilement à repousser dessous du pavé de plus qui a la boîte de trois câbles.
    Je ne saurais dire si c'est tolérer de mettre du câble souple type gaine caoutchoucs sous tube enterré, de toute façon qui irait vérifier?
    Merci

    Dernière édition: 31 Août 2019
    mopo , 31 Août 2019
    #1
  2. Cory

    Cory Bruxelles

    Bonjour,
    Tous les appareils semi fixe se raccordent avec un câble souple via une boite à l'installation fixe.

    "de toute façon qui irait vérifier?"
    Lors du contrôle il suffit d'en ouvrir un seul pour se faire une idée de l'installation.

    Cory , 31 Août 2019
    #2
  3. mopo

    mopo 40 ans, Liège

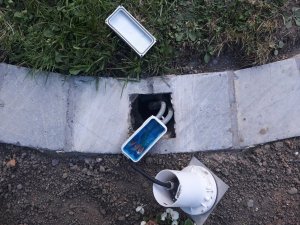

    Pour du concret;
    Remarque les deux XVB sont sous tube.
    Le câble souple est cour d'origine, on ne saurait le remplacer.

    Dernière édition: 31 Août 2019
    mopo , 31 Août 2019
    #3
  4. Cory

    Cory Bruxelles

    C'est parfait comme raccordement.

    Cory , 31 Août 2019
    #4
  5. mopo

    mopo 40 ans, Liège

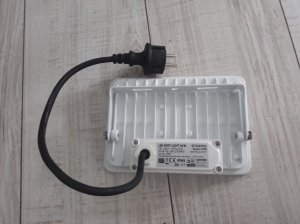

    Je possède un lot de projecteurs (avec détecteur mouvement intégrer) que je soustraite mettre le long de façade, mais de nouveaux le xvb ne passe pas.
    Je me demande à moi-même pourquoi ils mettent une fiche, câble ultra court en plus.
    Je vais devoir encore mettre mes boîtes.
    Essayer de les cacher derrière.
    Avez-vous une autre solution?
    Mais avant cela était bien plus simple de faire juste une goutte d'eau avec le câble sortant de la façade et ensuite, entré directement.
    Je ne comprends pas pourquoi ils font cela.
    Merci

    mopo , 31 Août 2019
    #5
  6. Cory

    Cory Bruxelles

    "Je ne comprends pas pourquoi ils font cela."
    Parce que on entre pas directement avec un câble rigide dans un appareil semi-mobile.

    Cory , 31 Août 2019
    #6
  7. Veaullus

    Veaullus 38 ans, Liège

    Dernière édition: 31 Août 2019
    Veaullus , 31 Août 2019
    #7
  8. mopo

    mopo 40 ans, Liège

    Pour quoi?
    Ils font une nouvelle norme pour faire enrager tout le monde.

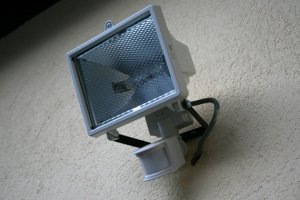

    Ce spot halogène ne serait pas dans la même catégorie des semis rigide.
    Ce câblage serait donc interdit?
    Pour moi il serait plus logique d'entrer directement que de mettre des connexions entre les deux.
    Remarque celui-ci vas avoir un problème d'eau qui rentre.

    mopo , 31 Août 2019
    #8
  9. Cory

    Cory Bruxelles

    Ce spot est semi-mobile vu que l'on peut régler l'inclinaison donc il devrait être raccordé via un câble souple au câble rigide de l'installation via une boite de raccords.

    Cory , 31 Août 2019
    #9
  10. mopo

    mopo 40 ans, Liège

    Merci autant le savoir, mais personnellement je ne vois généralement personne faire comme cela.
    Le "XVB" devrait être tout de même assez souple.
    Merci

    mopo , 31 Août 2019
    #10
  11. Cory

    Cory Bruxelles

    Justement c'est parce que le XVB, ou VOB, sont trop rigide que les spots, taque, boiler et autres appareils mobiles ou semi-mobile se raccordent via un câble souple.
    Encore et toujours la logique, un câble rigide risque d'apporter de mauvais contacts dans le temps.
    Sinon pourquoi taque, frigo, lave linge, ... et autres appareils mobiles ou semi-mobiles sont-ils fournis avec câble souple ?

    Cory , 31 Août 2019
    #11
  12. mopo

    mopo 40 ans, Liège

    Merci, j'en avais déjà acheté quelque-un chez "cebeo", il en avait presque pas, mais je ne les ai pas encore essayés, maintenant il en même plus dans leur rayonnage.
    Mais en vrai qui vas mettre cela, les particuliers qui vont au magasin de bricolage?
    Ils croiront que c'est un suppositoire o_O

    mopo , 31 Août 2019
    #12
  13. Veaullus

    Veaullus 38 ans, Liège

    Je suis un particulier, et j'en ai acheté pour l'exact cas de figure que vous mentionnez:
    -->spots en façade.

    Veaullus , 31 Août 2019
    #13
  14. mopo

    mopo 40 ans, Liège

    Oui c'est bien, mais cela existe depuis quand?
    Cela fait longtemps ?
    Je crois qu'on est trop perfectionniste.
    Au contraire, il en a qui le feraient avec un sucre avec un peux de toile
    ou qui mettrait du silicone à la place de la presse étoupe :tired_face:

    Merci pour tout, cela confirme ce que j'avais prévu à faire.

    mopo , 31 Août 2019
    #14
  15. mopo

    mopo 40 ans, Liège

    Oui je suis d'accord c'est juste que j'ai toujours vu les spots donc mal câblés ainsi.
    j'avais à l'idée que le presse étoupe et le colier present evite que les connexions bougent à l'intérieur et que que les raccords "sucre" que l'on retrouve généralement sont fixes et que c'est juste le câble courbé qui est sollicité et encore rarement.
    (faux pas le dire mais je l'ai déjà fait ainsi mais il fonctionne toujours)

    Dernière édition: 31 Août 2019
    mopo , 31 Août 2019
    #15
  16. Cory

    Cory Bruxelles

    Ce n'est pas parce qu'un idiot se jette à l'eau qu'il faut le faire aussi :p

    Cory , 31 Août 2019
    #16
  17. mopo

    mopo 40 ans, Liège

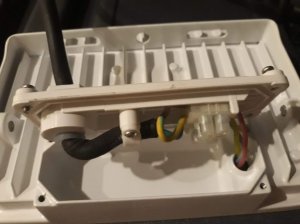

    Comme sur la photo le câble et doublement (étoupe plus collier) bien serti et je pense que les connexions des fils fixés ainsi ne bougeront jamais, que seul le fil courbé extérieur pourrait mal vieillir où se croquer a force jouer avec.
    Je pense que je ne jouerait rarement avec le spot, une fois fixé, réglé et hors d'atteinte, il restera toujours d'une manière définitive.

    Dernière édition: 31 Août 2019
    mopo , 31 Août 2019
    #17
