Câbler un circuit éclairage avec des boîtes hydro

EricS

• 12 Juillet 2018

• #1

Bonjour,

Si j'ai bien compris les branchements à faire pour un va-et-vient, je me retrouve en pratique avec plusieurs flex dans ma boite d'encastrement :
- va-et-vient n°1 : arrivée 3G1,5 branchement phase à L1, branchement 2 fils d'un 5G1,5 à 1 et 1', départ du 5G1,5 vers va-et-vient numéro 2
- va-et-vient n°2 : arrivée du 5G en provenance du va-et-vient n°1, branchement des 2 fils à 1 et 1' et départ 3G1,5 vers luminaire dont phase branchée sur L1 + départ 3G1,5 vers suite du circuit.

Dans chaque va-et-vient, le neutre et la terre sont raccordées par wago.

Donc j'ai un va-et-vient avec 2 flex (3G1,5 + 5G1,5) et le second avec 3 flex (2 x 3G1,5 et 5G1,5).

Dans le cas des boites à encastrer dans la maçonnerie, c'est OK (boite 65mm de profondeur pour être à l'aise, choix des entrées/sorties par le haut et le bas).

Mais la où ça se complique beaucoup trop pour moi, c'est dans la cave avec les Niko hydro : ce serait mieux d'avoir toutes les sorties des boites uniquement vers le haut et il n'y a pas beaucoup de place.

De plus, je voudrais aussi utiliser des va-et-vient "double" (deux demi interrupteurs), ce qui augmente encore le nombre de connection et de flex arrivant au même endroit.

Je ne sais pas comment faire. Dois-je faire mon circuit en branchant tout à la suite (P1 vers P2 vers P3...) ? Dois-je venir du compteur vers une boîte de dérivation et partir en étoile vers chaque point ?

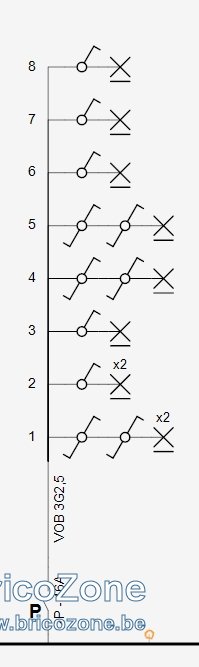

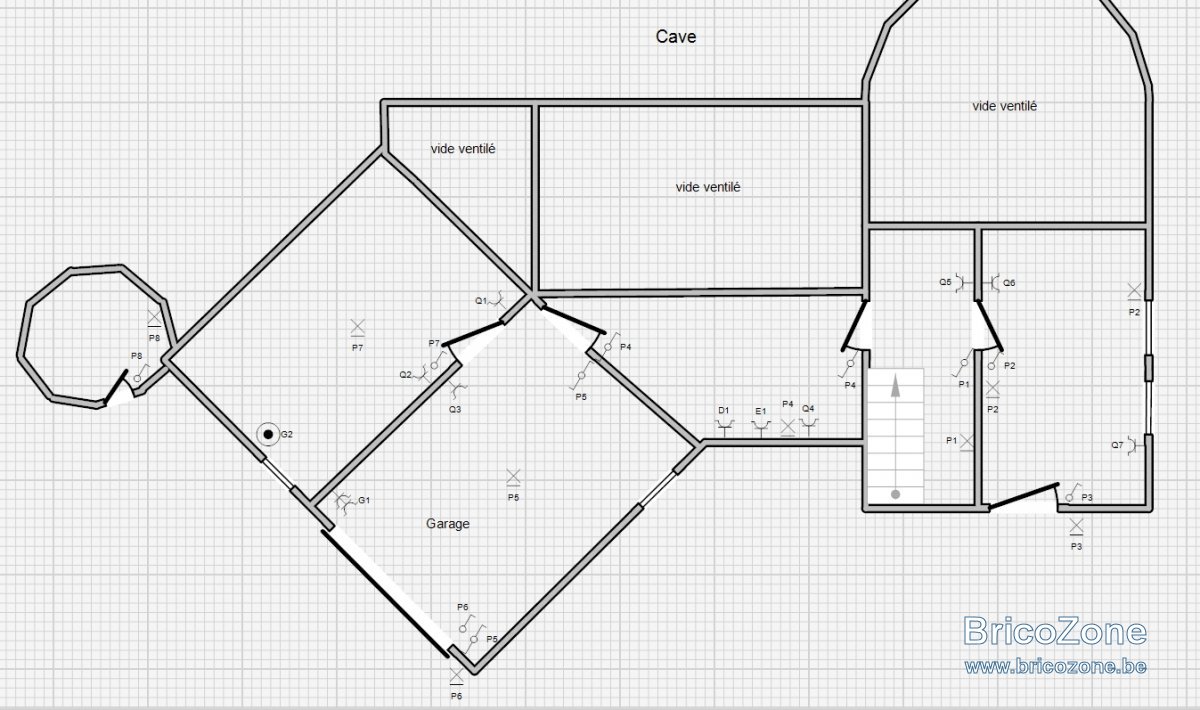

J'ai mis en ci-dessous, le schéma unifilaire de mon circuit P ainsi que le schéma de position de la cave.

Pourriez-vous me dire comment en pratique vous procéderiez pour câbler tout cela ? S'il faut mettre des boîtes de dérivation, comment les renseigner dans le schéma unifilaire ?

Merci

PS : petite erreur dans unifilaire : il s'agit bien de VOB1,5 et non 2,5.



Cory

• 12 Juillet 2018

• #2

Bonjour,
Il n'y a pas de manières précises, mais c'est selon votre facilité et logique.
Pour les boites, seul les boites terminales doivent figurer sur le schéma unifilaire.
Par contre toutes les boites doivent figurer sur le plan de situation.
Rappel que les boites doivent rester accessibles.



EricS

• 12 Juillet 2018

• #3

OK, je vais faire au mieux alors.

Donc pour le schéma unifilaire, je n'indique que la boite qui recevra la connexion de la taque de cuisson et celle qui recevra la chaudière (pas sur les plans fournis ici) mais aucune des boîtes intermédiaires pour me faciliter les connexions du circuits.

Sur le schéma de position, dois-je les indiquer même si situées en applique (et donc bien visible) au plafond de la cave juste au dessus de l'interrupteur ?

Chez moi, il y a une grosse boite de dérivation dans le garage et indiquée nulle part sur les plans pourtant agréés en 1999. Je suppose qu'elle sert à résoudre ces problème de câblage des va-et-vient hydro.

Merci pour le rappel sur l'accessibilité des boîtes.



Cory

• 12 Juillet 2018

• #4

Oui, uniquement les boîtes terminales.
Pas besoin d'indiquer le mode de pose sur le plan de situation, uniquement l'endroit.



EricS

• 25 Juillet 2018

• #5

Voilà, j'ai réfléchi à la manière de câbler ce circuit en réduisant au minimum les câbles et les connexions dans les boites hydro 55 de mes interrupteurs et je vais faire l'usage de deux boites de dérivation pour le reste du câble (cela me permet de faire mon circuit "en étoile" notamment).

Vu que beaucoup de câbles (flex) arrivent dans la cave par le plafond, puis-je placer ces deux boites de dérivation au plafond de la cave et les trouer "dans le fond" pour que les flex qui viennent du rez-de-chaussée arrivent directement dans la boite par le fond. Je n'utiliserai alors les entrées/sorties prévues dans les boites uniquement pour descendre vers les interrupteurs.

Mais a-t-on le droit de faire comme cela ou est-ce interdit ? Je n'ai rien trouvé dans la doc RGIE ("de base") en ma possession.

Merci



Cory

• 25 Juillet 2018

• #6

Bonjour,
Pas de problèmes pour entrer par le fond.
D'ailleurs les boites sont prévues avec ce genre d'entrées.



EricS

• 25 Juillet 2018

• #7

Merci Cory. Ça m'arrange bien; c'est bien plus facile comme cela que de faire rentrer les flex par tous les côtés.

Et en plus c'est plus propre !



EricS

• 27 Juillet 2018

• #8

Je prépare ma liste de matériel "Niko hydro gris" pour montage en apparent mais voilà je me heurte à un détail : comment entrer proprement et en respect des règles le tube PVC rigide dans le boitier Niko ?

J'ai lu sur le forum qu'il existe des embouts pour tube. Mais à quoi cela ressemble ? J'ai bien essayé avec Google et chez Niko mais ce ne fut pas une réussite...

Donc, j'ai prévu des boites "Niko new hydro" avec entrée par le haut et un tube PVC rigide qui vient du plafond de la cave. Dois-je prévoir quelque chose ou juste insérer le tube dans l'entrée Niko ?

Est-ce mieux de prévoir en tube de 16mm ou de 20mm ?

Je précise que tout se fait dans la cave, pas en extérieur !

Merci



Cory

• 27 Juillet 2018

• #9

Dans le tube s'il y a du XVB seul celui-ci doit entrer dans le boitier.

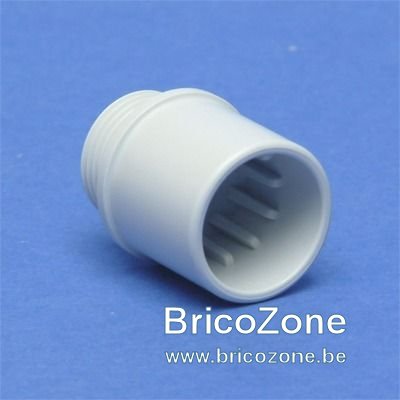

S'il y a du VOB il faut simplement un embout lisse pour tube tel que sur la photo.
Le tube dépend surtout de ce qu'il y a dedans.



EricS

• 27 Juillet 2018

• #10

Merci Cory pour la photo, c'est bien plus clair; je n'avais jamais vu ce genre d'embout. Vu la forme, je suppose que c'est compatible avec les tubes 16 et 20mm.

J'ai oublié de préciser que le tube contiendra du VOB 3G2.5 ou 3G1.5 (circuit éclairage).

Je n'avais jamais vu ce genre d'embout.

Je ne trouve pas ce genre de pièce dans les sites spécialisés sur le net (je vais poursuivre mes recherches).

Où peut-on en trouver ? Une référence ou une marque ?

Merci



Cory

• 27 Juillet 2018

• #11

Normalement ce genre d'embout est tout à fait classique et se trouve chez tous les fournisseurs de matériel électrique et dans différentes marques.
Bien prendre des boites Hydro avec entrée filetée M20.

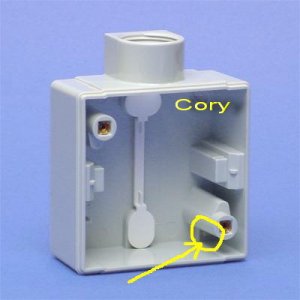

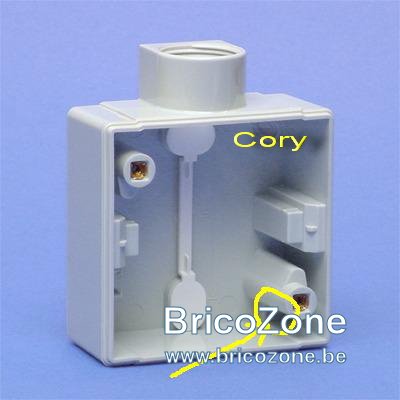

Très important, ne jamais oublier de percer l'opercule d'évacuation de condensation dans le fond du bas des boitiers.



EricS

• 27 Juillet 2018

• #12

OK. Oui, je prend bien sûr les boîtes avec entrée(s) M20, pas celles avec l'entrée souple.

Merci pour le rappel pour la condensation. Je ne connaissais même pas son existence avant la semaine dernière en épluchant un PDF Niko.

J'irai voir chez un spécialiste, la semaine prochaine (s'ils ne sont pas toujours fermé pour les vacances...).



GESVES

• 5 Avril 2021

• #13

Cory a dit:

Dans le tube s'il y a du XVB seul celui-ci doit entrer dans le boitier.
S'il y a du VOB il faut simplement un embout lisse pour tube tel que sur la photo.
Le tube dépend surtout de ce qu'il y a dedans.
Voir la pièce jointe 27542

Cliquez pour agrandir...

C'est quoi la référence/nom de cet embout pour tuyau.. c'est pour arriver avec un tuyau flexible dans une prise Nikon Hydro...

Merci d'avance



Cory

• 5 Avril 2021

• #14

Simplement embout PVC M20 pour tube.



M

mineri

• 6 Avril 2021

• #15

Avec cet embout, on peut arriver avec un tube de 16mm ou de 20 mm et aussi avec du flex 16mm. Il y en a dans ma cave mais je n'ai pas la référence.



M

mineri

• 6 Avril 2021

• #16

trouvé sur le net : https://www.reddy.be/templates/ficheproduct2pdf.php?id=116&lk=kleur1



Cory

• 6 Avril 2021

• #17

Chaque marque à sa référence, mais ces embouts sont universel et s'adapte sur tous les matériel avec un filet M20.



GESVES

• 6 Avril 2021

• #18

Bon chez Rexel c'est par 100.. et chez Hubo ils ont toutes les connectiques sauf ces embouts.. ça semble pas très courant... Si je puis utiliser le terme



Cory

• 6 Avril 2021

• #19

Pour moi c'est courant mais j'avoue ne jamais les avoirs achetés à la pièce mais par boite entière



flashman

• 7 Avril 2021

• #20

On trouve ça partout... Il n'y a rien de plus courant...
