Calcul charge admissible toit plat

  • #1
Bonjour à tous,
Je suis nouvelle ici :)
J'ai un projet d'installation de panneaux photovoltaïques mais avant j'aimerais savoir si mon toit plat est ok pour ça. C'est une maison que j'ai achetée il y a 2 ans, je n'étais pas là à la construction. J'ai contacté la société qui s'en est chargée pour avoir des infos.
J'ai eu des photos mais la société me dit être en travaux et donc ne pas avoir accès à ses archives pour me communiquer le soit-disant calcul du BE auquel ils ont fait appel pour le dimensionnement.
En recoupant avec les devis et ce que j'ai pu voir/mesurer j'ai tout de même des infos qui devraient me permettre d'avoir une idée de ce que peut supporter mon toit.
Si certains sont habitués à ce genre de calculs je suis preneuse ! :D

Voici les informations, je pourrai aussi donner des plans et photos si besoin. Je précise qu'il s'agit d'une maison en bois dont les murs sont en modules Blokiwood au cas où ce serait important.
Le toit plat a été réalisé comme suit :
- poutres I Steico Joist 60 x 400 mm longueur environ 7m - entraxes de 550 mm
- par dessus OSB 18 mm
- sorte de bâche bleue
- plaques de polyuréthane ou polystyrène extrudé dont je ne connais pas l'épaisseur (mais je vais chercher encore dans les devis/factures)
- pour finir membrane Rhepanol

A ce toit plat on a le placo BA13 qui y est accroché par suspentes pour le plafond + un isolant type laine de verre dont je ne connais pas l'épaisseur :confused: (pas hyper épais de ce que j'ai vu mais je vais approfondir encore mes recherches).

Le toit est un rectangle d'environ 10 x 7 m.
La maison se situe à Sommières dans le Gard.

Voilà je ne sais pas s'il manque des infos.

En tout cas merci beaucoup pour votre aide :)

  • #2
Bonjour,

Pourriez-vous mettre l'une ou l'autre photo de cette partie de l'habitation ? De l'intérieur et de l'extérieur ?
Avez-vous des informations sur la structure qui serait utilisée pour poser les panneaux photovoltaïques ? Surtout au niveau du poids.
Comme les panneaux sont posés sur la toiture plate (on cherche à ne pas percer la membrane étanche à l'eau) et qu'ils sont soumis au vent, il faut un lestage pour ne pas qu'ils se déplacent horizontalement en abîmant la membrane.

Merci d'avance

  • #3
Je regarde ce que je peux mettre comme photos.
Concernant l'installation ce seront des panneaux PV sur bacs Renusol lesté bien sûr (pas question de percer oui :)). En général ce genre d'installation avoisine les 50/60 kg/m2. Pour l'installation qui est prévue il y aurait 7 panneaux ce qui représente environ 14m2 mais je n'ai ps de calepinage précis (ce ne sera probablement pas un simple rectangle).

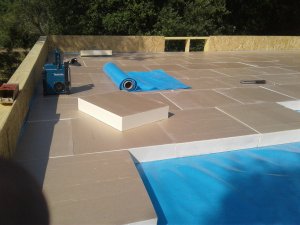

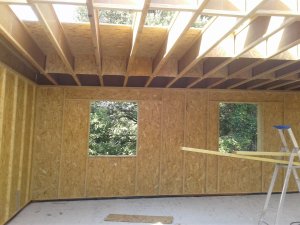

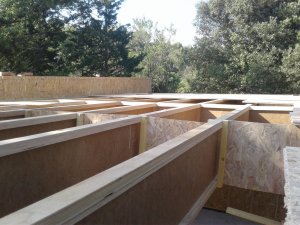

20180712_175853.jpg 20180712_175811.jpg 20180713_170639.jpg 20180718_080204.jpg
