Bonjour,
Je voudrais modifier l'aspect de ma façade en enlevant les deux portes fenêtres pour y placer une fenêtre style atelier en métal profilé de ma fabrication.
J'ai besoin de savoir si un HEA de 220 ou un HEB de 220 est suffisant sur mon mur porteur en béton cellulaire.
J'ai calculé approximativement et en exagérant la surface du pignon au dessus du projet.
3 mètres de haut (coté gauche au dessus porte fenêtre), 2 mètres de haut (côté droit au dessus porte fenêtre) sur une longueur de baie vitrée 3,47 mètres. Ce qui donne 9 mètres carré de surface.
Le poids au mètre carré d'un bloc de béton cellulaire (75x25x25) est d'environ 150 kg/mètre carré.
Donc un poids d'environ 1350 kgs au dessus de la fenêtre.
Je ne connais ni la charge de la toiture, ni celle du plancher pour ce qui concerne les charges permanentes
Les surcharges d'exploitation devraient êtres 4 personnes de 80 kgs chacune ça revient à 320kgs et du mobilier pour 400kgs.

Je poserai la poutre directement sur le mur porteur en béton cellulaire comme le montre la modif sur le plan.
https://imgshare.io/image/pignon1.aga8c
https://imgshare.io/image/fondations.5eZi4
https://imgshare.io/image/plan.5eXDO
https://imgshare.io/image/mur-cuisine.agnN4
Est ce réalisable?

  • #2
Déjà bonjour
Si je me permets de poster sur BZ Belgique c’est que le sujet a déjà été traité, je pense également que les kilos ou les mètres carré sont des unités européennes et je sais que des gens sur ce forum sont capables de m’apporter une solution.
Merci tt de même pour ta contribution qui va sûrement restreindre une réponse.
Si je peux me permettre.

  • #3
@minoz bonjour,

Pour calculer les charges plus précisément, il faudrait avoir une vue en plan du rez et des étages ainsi que l'élévation de la façade.
Je ne sais pas ouvrir les liens de votre poste #1.

Pour info, pour une portée de 3.50 m une poutre métallique appuyée librement aux extrémités
  • HEA 220 est en mesure de reprendre une charge uniformément répartie de 13.948 kg hors poids propre avec une flèche max. admise de L/500
  • HEB 220 est en mesure de reprendre une charge uniformément répartie de 19.915 kg hors poids propre avec une flèche max. admise de L/500

Un conseil, pour une baie dans laquelle vous souhaiteriez placer un châssis coulissant, il ne faut pas lésiner sur la contrainte de flèche.

  • #4
Bonjour merci d’avoir répondu.
As tu une adresse mail pour te faire parvenir les plans?
Merci

  • #5
@mimoz bonjour,

Voici ce qui ressort de mon analyse.

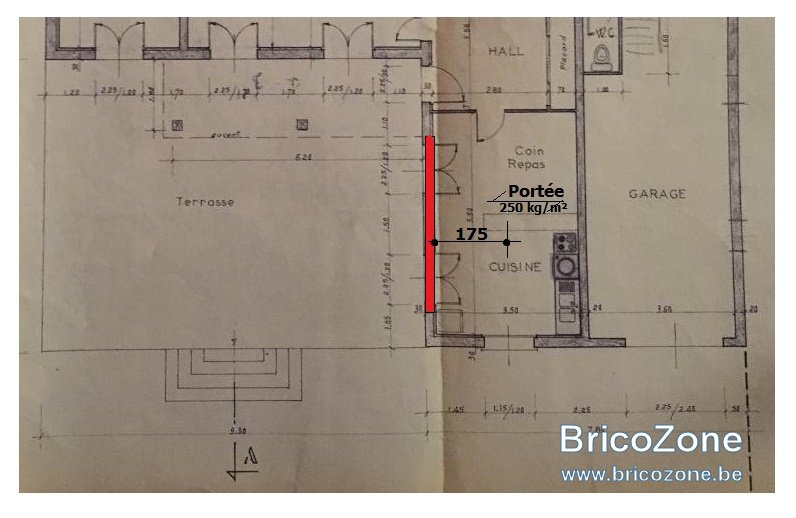

Charge de toiture sur le mur 3.50 x 1.75 x 150 kg/m² = 918.75 kg
Charge de plancher sur le mur 3.50 x 1.75 x 250 kg/m² = 1.531.25 kg
Charge du mur 3.50 x ((2.50+1.50)/2)) x 0.25 x 2.000 kg/m³ = 3.500 kg
Total uniformément réparti sur la poutre = 5.950 kg.
Conclusion, vous pourriez utilisé au minimum
1 x HEA 180 ou
1 x HEB 160
plan X.jpg

plan pignon1.jpg

Tout ceci communiqué pour info à titre indicatif sous réserves mêmes quelconques. :rolleyes:

Bonnes réflexions.

  • #6
fradeco a dit:
@mimoz bonjour,

Voici ce qui ressort de mon analyse.
Charge de toiture sur le mur 3.50 x 1.75 x 150 kg/m² = 918.75 kg
Charge de plancher sur le mur 3.50 x 1.75 x 250 kg/m² = 1.531.25 kg
Charge du mur 3.50 x ((2.50+1.50)/2)) x 0.25 x 2.000 kg/m³ = 3.500 kg
Total uniformément réparti sur la poutre = 5.950 kg.
Conclusion, vous pourriez utilisé au minimum
1 x HEA 180 ou
1 x HEB 160
Voir la pièce jointe 46989
Voir la pièce jointe 46990
Tout ceci communiqué pour info à titre indicatif sous réserves mêmes quelconques. :rolleyes:

Bonnes réflexions.
Cliquez pour agrandir...
bonjour Fradeco,

pour ma culture uniquement, j'ai une question.

lorsqu'on enlève comme ça un mur porteur pour le remplacer par une poutrelle, comment cela se passe pour le calcul?

on prend le poids de tout ce qu'il y a au dessus et on dimensionne en fonction?
ou alors il y a un certain facteur à appliquer? sachant que quand on construit un mur, comme tout se tient, le poids se réparti en dehors des appuis et de la poutrelle.

je ne sais pas si je me fais comprendre?

  • #7
@browning bonjour,

Effectivement, pour remplacer un mur porteur par une poutre, il faut prendre en compte les charges (toutes les) que la poutre va devoir supporter ainsi que son poids propre. Perso je ne tient pas compte du chaînage des maçonneries qui dans l'absolut participe un peu à la stabilité de l'ensemble.
On a déjà vu une création d'un élargissement de baie sans support o_O qui tient simplement par le fait du chaînage des maçonneries. J'oserais jamais faire ce genre de chose, mais on trouve de tout sur la planète. ;)

  • #8
fradeco a dit:
@browning bonjour,

Effectivement, pour remplacer un mur porteur par une poutre, il faut prendre en compte les charges (toutes les) que la poutre va devoir supporter ainsi que son poids propre. Perso je ne tient pas compte du chaînage des maçonneries qui dans l'absolut participe un peu à la stabilité de l'ensemble.
On a déjà vu une création d'un élargissement de baie sans support o_O qui tient simplement par le fait du chaînage des maçonneries. J'oserais jamais faire ce genre de chose, mais on trouve de tout sur la planète. ;)
Cliquez pour agrandir...
ok merci pour la réponse.

c'est vrai aussi que "qui peut le plus, peut le moins "

  • #9
Merci fradeco
Je vais pouvoir mettre ça en œuvre en sachant que je peux largement opter pour un hea ou heb en 220 ce qui me laisse une grande marge de sécurité.

On parle bien que des charges permanentes (mur, plancher, toiture) donc le fait de surdimensionner la poutre permet de rajouter des meubles ou des personnes?

  • #10
Pour info, la base de calcul de plancher en bois en France est que la charge d'exploitation autre que celle du rez-de-chaussée (selon l'Eurocode 5) est de 150 kg/m² à laquelle s'ajoute les charges permanentes. Dans votre intérêt, je me suis basé sur une charge de 200 kg/m² (qui est la norme en Belgique) à laquelle j'ai ajouté 50 kg/m² de charges pour poids propre de solives, support de plancher, faux plafond........
Pour les murs, je pense qu'en France les parpaings de béton sont creux. Je me suis basé sur un parpaing plein, sait-on jamais. ? J'ai déjà entendu tant de chose sur les constructions de pavillons en France :confused:. Je parle d'expérience j'y ait travaillé +/- 30 ans dans tous les domaines de la construction.
Ceci étant, je reste aujourd'hui comme à l'époque convaincu que nous ''.be'' nous avons une brique dans le ventre et que cela influence ce qui en résulte :p '' Qui peut le plus peu certainement le moins :p''

  • #11

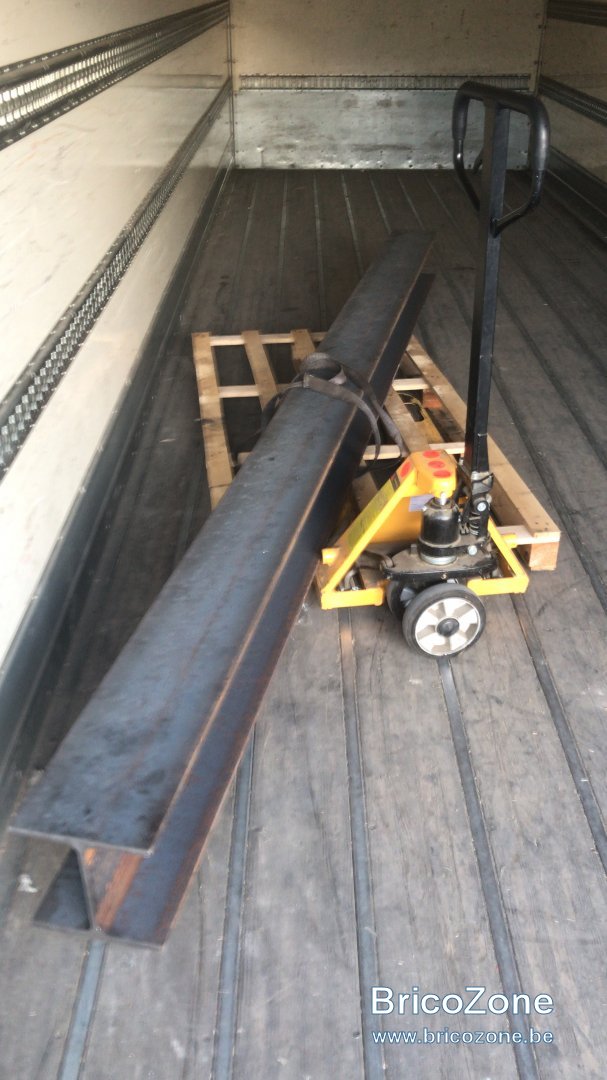

Je mettrai l’évolution de mon projet en photo comme cela on verra les étapes les unes après les autres

  • #12
bonjour,

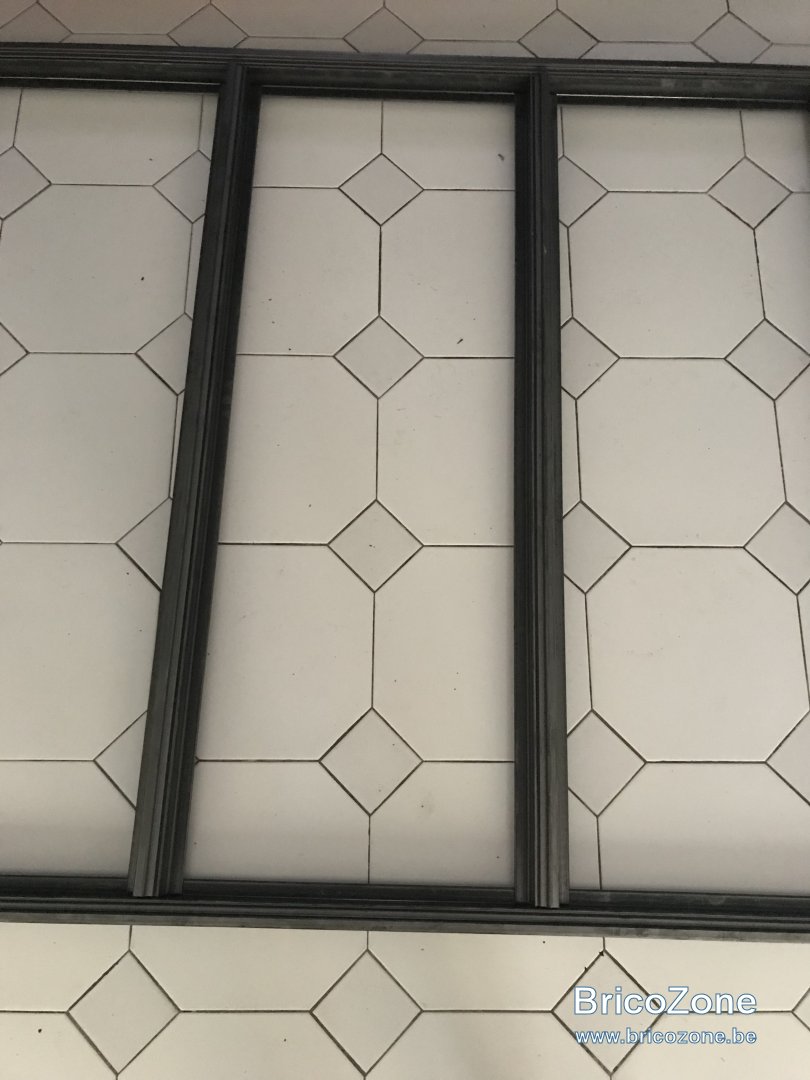

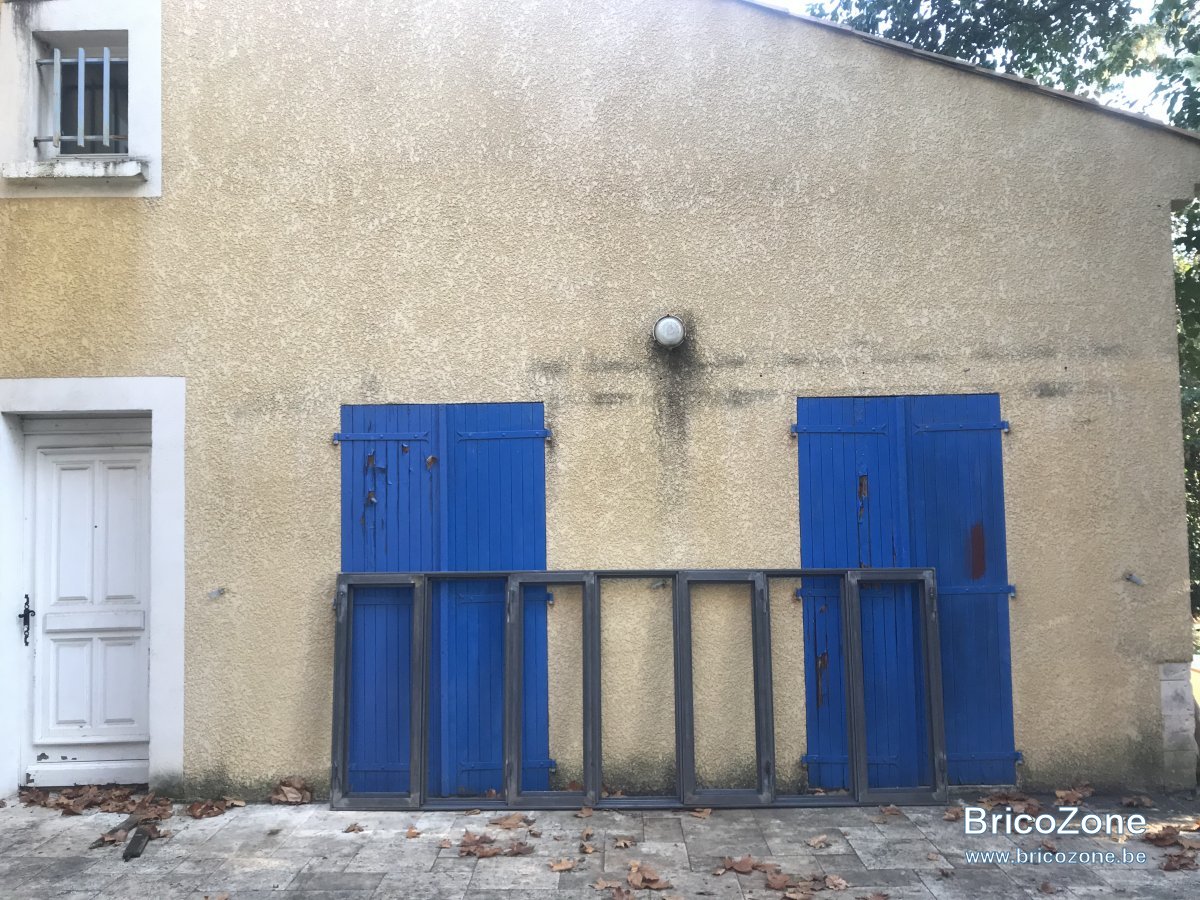

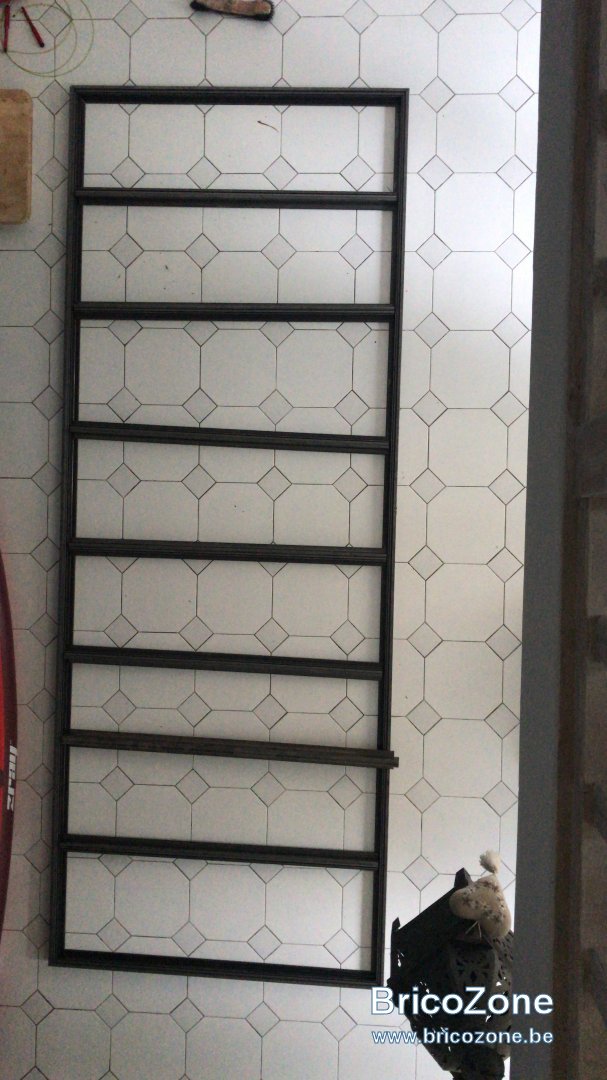

Je présente le châssis composé de 4 ouvrants et de 3 fenêtres fixes.
Ne faites pas attention à l'écartement entre chaque vitre, il n'est que provisoire.
J'aurai au final 4 ouvrants et 3 fixes.

-------------------------------petite demande d'info---------------------------------------

quel espace dois je respecter pour que je puisse ouvrir l'ouvrant sur le fixe?

la dimension intérieur de l'ouvrage pour une fenêtre (châssis intérieur) est de 125,7cm x 46cm.



zQQ1htd





  • #13
personne?

  • #14
@mimoz, bonjour.

mimoz a dit:
quel espace dois je respecter pour que je puisse ouvrir l'ouvrant sur le fixe?
Cliquez pour agrandir...
Déjà que cette question n'est pas facile a comprendre :confused:.
De surcroît, il s'agit si ma mémoire est encore bonne, d'un ensemble de profilés métalliques, qui depuis plusieurs décennies ne sont plus utilisés dans nos régions. :worried:

  • #16
Bonjour,
Je reviens sur ce post car je suis dnas le même cas : je dois aussi placer une poutrelle sur un mur en bloc cellulaire.
Ma question ne porte pas sur la charge. Mais je voudrais savoir comment vous avez posé la poutrelle ? sur le bloc directement, sur une membranne ou sur un asselet ?
Merci d'avance pour les infos !!
