Bonjour à tous,
Voilà, je me lance ! Depuis de nombreuses années, ce forum et ceux qui le font vivre ont répondu à mes interrogations dans mes travaux et projets. Sans jamais me dévoiler. C'est à mon tour de vous poser quelques questions sur le problème qui se pose chez moi.
Je rénove une vieille maison moyenâgeuse en pierre de schiste, aux murs épais (64cm pour le murs qui nous intéresse)

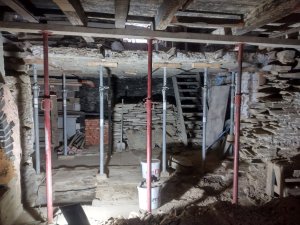

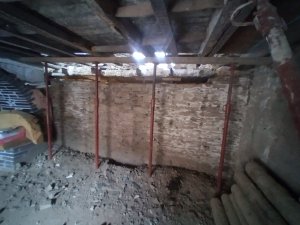

Nous avons abattu les murs intérieurs pour gagner un maximum de place. Nous bâtirons en bloc et ossature bois. Il y a deux semaines, nous avons abattu le dernier mur. Enfin! C'est une grosse étape d’accompli et il est doucement l'heure de reconstruire

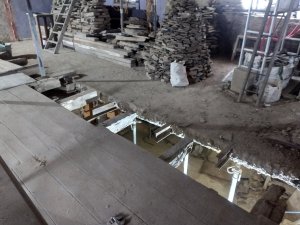

Est présente une dalle qui date des années 70 que nous gardons. Elle est constituée d’IPN 140 avec du béton armé coulé entre les poutrelles métalliques. Elle est à 2m10 du sol du rdc où se trouvera mon futur atelier et local technique. Nous vivrons au 1er étage car gros problème d'humidité et comme elle est semi-enterrée à l’arrière, impossible de mettre des fenêtres dans certaines pièces donc invivable pour nous. Notre maison n’est vraiment pas très haute, c'est la principale contrainte de ce chantier c’est pourquoi chaque centimètre compte.

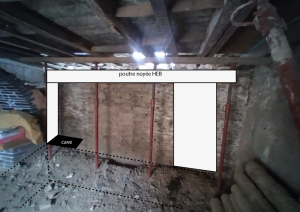

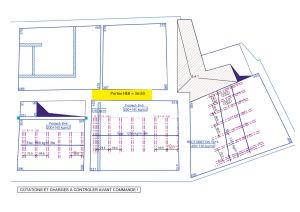

Nous devons réaliser une poutre de 3m50 de portée, j'ai pensé me diriger vers une structure métallique boulonnée ou/et soudée qui serait noyée dans la dalle des années 70 et la future dalle en poutrain/claveau (que nous ferons plus tard.) Ainsi je garde la même hauteur partout qui est de 210cm. Esthétiquement c'est séduisant pour mon atelier !
Cette poutre doit tenir le plancher des années 70, le futur plancher en poutrain/claveau et évidemment les charges utiles , le complexe isolant en PU, la chape maigre pour accueillir les finitions etc, et à priori c'est tout ce qu'elle devra porter. Au-dessus c'est complètement ouvert avec notre futur séjour (cuisine ouverte sur le salon.) Nous avions prévu un poêle de masse (1320Kg) sur cette poutre, dans son premier mètre, mais je crains que c’est techniquement impossible si je veux une poutre noyée de cette portée... Laissons ça de côté pour le moment. Nous regardons pour le placer sous un mur bien épais, ce qui est plus rassurant.

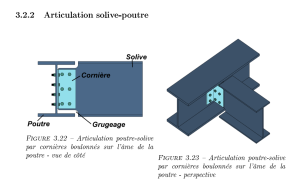

Je comptais jumeler deux HEB 140 avec des tiges filetées (diam 14 ou plus ?) enfilées dans des tubes acier qui serviraient d’écarteur. (Ou simplement plusieurs écrous ?) Je comble alors l’interstice avec du béton. Je ferais fabriquer les équerres avec du 6mm d’épaisseur et les plats de l'équerre de 15cm pour avoir deux rangs de boulons espacés de 5cm (diam 14?). Un peu comme sur la photo jointe avec au total 4 boulons par face. Pour le côté poutrain/claveau, souder un plat pour avoir une assise suffisante sur l’aile inférieur de l’HEB (sauf si pas nécessaire ?). Il faudra sûrement souder aussi des raidisseurs de chaque côté des poutres près des assises et tous les x distances pour trianguler l’assise des poutrain/claveau.
Mais tout ceci est un peu flou.. surtout dans la partie calcule
J’ai trouvé un site qui me calcule les charges pour choisir au mieux les profilés métalliques... Si je prends une HEB 140 de 33,7 kg/ml avec une charge répartie de 2600 pour le plancher des années 70 qui fait (4m de long x 3,5 de portée de la poutre). Je n’arrive pas à la contrainte maxi admissible qui est de 5,04 daN/mm2 mais à 5,60daN/mm2. Mais si je prends une HEB de 160 j’obtiens 3,93daN/mm2 ce qui est beaucoup mieux. Ma poutre serait légèrement dépassante ce qui n’est pas trop gênant et pt’être même moins d’embarras pour les assembler.
Alors déjà, est-ce que mes données sont correctes ? je ne suis pas sûre de moi sur ce coup ce n'est pas mon domaine...
Et puis les calculs du site sont faits de sorte que les IPN de la dalle posent au-dessus de l’HEB et non assemblées comme je le voudrais. Ça doit avoir une grosse incidence sur le résultat..
Ma question : Est-ce possible avec deux HEB 140 jumelées comme expliqué plus haut, et noyées dans le plancher ?
Les IPE 140 sont-elles envisageables ? Tout ce que je vous ai dit vous semble cohérent pour les diamètres des boulons et des équerres?
Voici le lien si vous voulez essayer http://jean.lamaison.free.fr/flexion.html

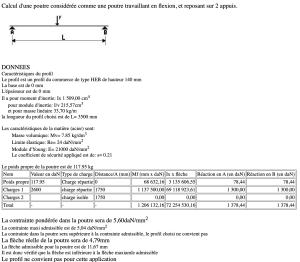

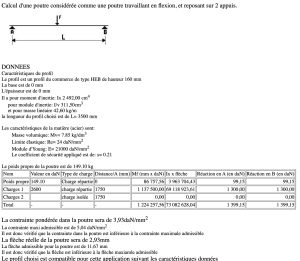

ainsi que le résultat des calculs grâce à ce site.

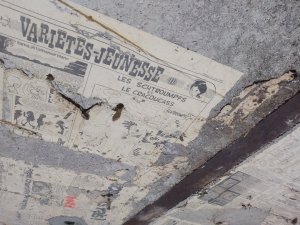

Pour finir je vous laisse encore un peu plus de lecture trouvée sur le plafond de la dalle
Merci pour votre temps et votre aide.
