calcul escalier 1/2 tournant

Bonjour,
j'ai vue en feuilletant votre site que vous aviez un spécialiste, Lionel, il n'y a pas d'autre mot!!, des escaliers.

j'ai bien essayer de faire les calculs avec les tutos de Lionel mais j'ai quand même des doutes ...surtout pour le balancement des marche!!

si vous pouviez me donner un coup de main avant de me lancer dans la construction.

les infos
escalier 1/2 tournant avec limons métallique, marche et contre marche bois

longueur de trémie:200 cm
marche palière:5 cm
rayon jour escalier:10cm
largeur escalier: 100cm
largeur trémie: 220cm
hauteur escalier: 299cm
hauteur sous plafond: 250cm

j'espère avoir donné toutes les infos
vous remerciant par avance pour votre aide

Bonjour Sergio64,

Il manque le reculement de départ maxi possible et le sens de la montée.

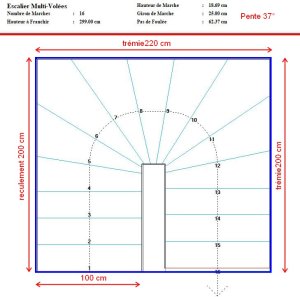

Avec un reculement de départ de 200 cm (la première marche est alignée à l'aplomb de la trémie), l'escalier aura 16 marches de 18,69 cm de hauteur avec un giron de 25 cm et une pente de 37° :

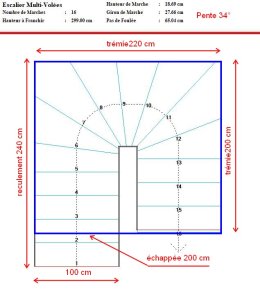

Avec un reculement de départ de 240 cm pour une échappée d e200 cm, le giron sera de 27,66 cm pour une pente de 34° :



Bonne journée,

Lionel.

Bonjour et merci du retour!

Pour les infos manquantes, je peux avoir un réculement de 230cm et le sens de monté est le même que sur votre plan.

Merci d'avance pour vos nouveaux commentaires

Bonne journée
Serge

Bonjour Serge,

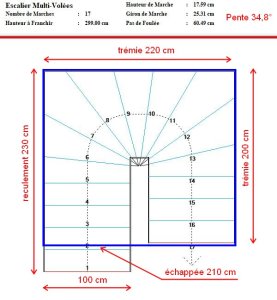

Avec un reculement de départ de 230 cm, l'escalier aura 17 marches de 17,59 cm de hauteur avec un giron de 25,31 cm, ce qui fait une pente de 34,8° :



Il ne me semble pas impératif de balancer les marches, il suffit de prendre comme centre des marches à 10 cm du limon intérieur comme sur le plan ci-dessus.

Bonne soirée,

Lionel.
