Calcul escalier avec 2/4 tournant et reculement du départ

M

mika@12350

• 28 Décembre 2020

• #1

Bonjour,

J'aurais besoin d'aide

J'ai une trémie de 2,10m * 2,35m avec un reculement au départ de 95cm, hauteur à franchir 2,68m.

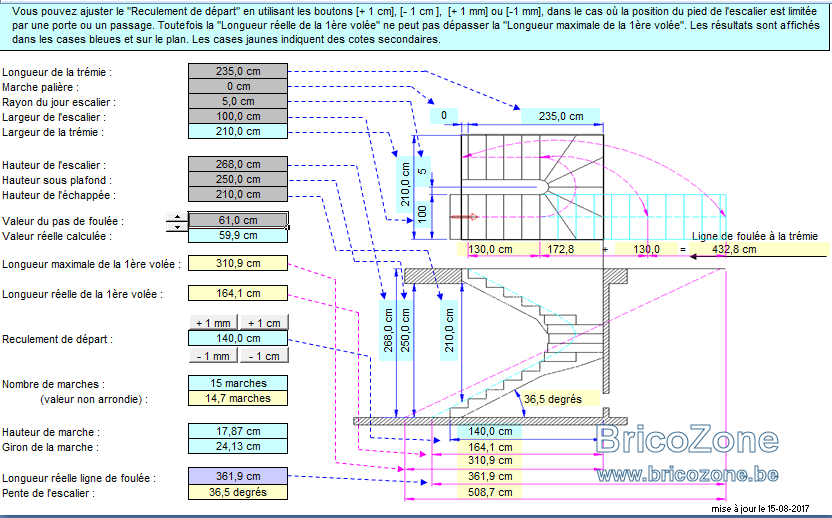

Je me sert de votre feuille de calcul Lionel, mais j'ai l'impression de faire une erreur.
Pouvez vous me confirmer que la première volée fait bien 1,40m ?
Je voudrais fabriquer le bâti en fer plat de Hauteur :25cm , Epaisseur: 8 mm
Et les marches seraient en bois.
Comment fait'on pour avoir les dimensions des marches ainsi que des limons ?


EN vous remerciant par avance.
PS: Passez de bonnes fêtes



Lionel-P

• 29 Décembre 2020

• #2

Bonjour mika@12350,

Le reculement de départ est bien de 140 cm comme il est indiqué sur la feuille. D'alleurs je ne vois pas comment vous pouvez avoir un reculement de 95 cm alors que l'escalier a une largeur d'emmarchamant de 100 cm (à moins d'avoir la première marche en biais) ?

Pour avoir les dimensions des marches vous pouvez tracer le plan sur une feuille de papier à l'échelle 1/10ème par exemple, et en reportant les girons sur la ligne de foulée, il suffit ensuite de relever les cotes sur ce plan.

Bonnes fêtes de fin d'année,

Lionel.



M

mika@12350

• 29 Décembre 2020

• #3

Bonjour Lionel-P,

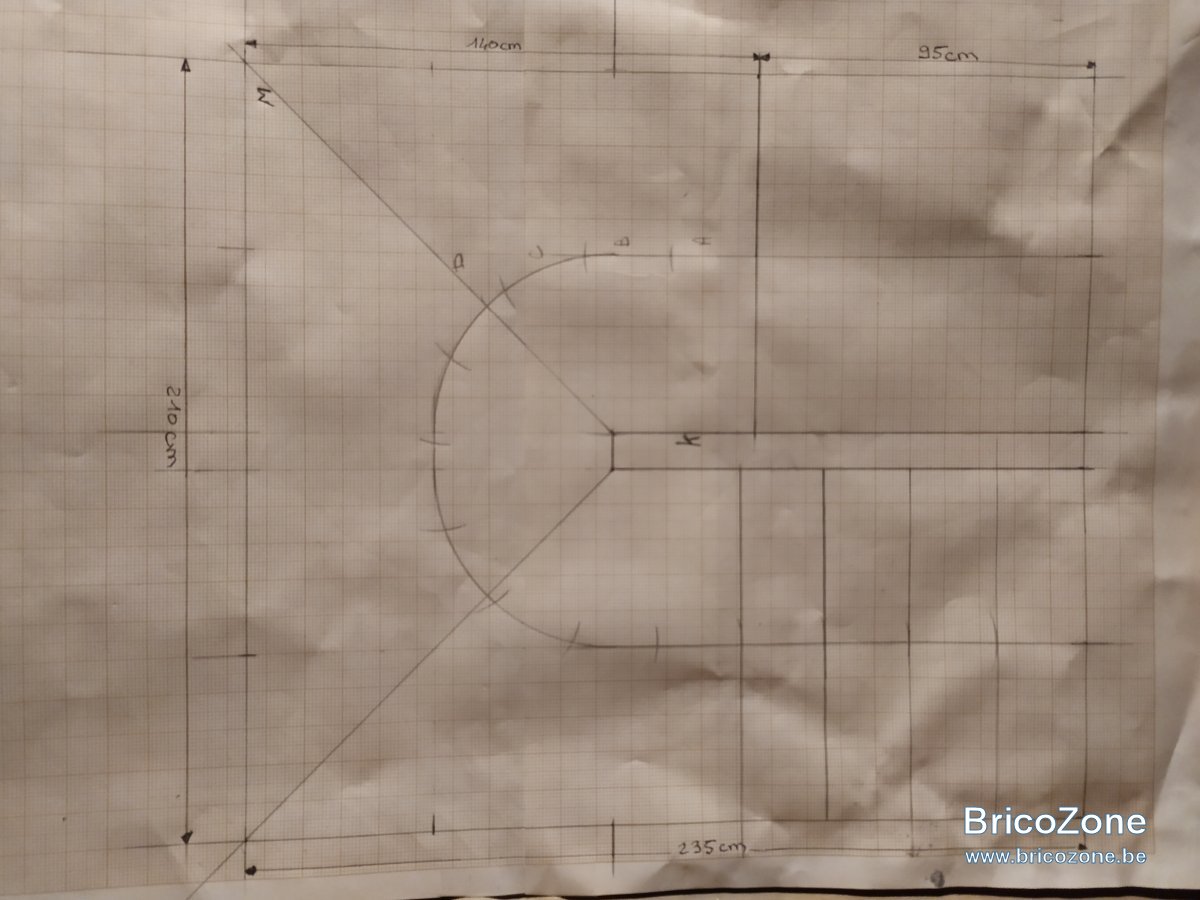

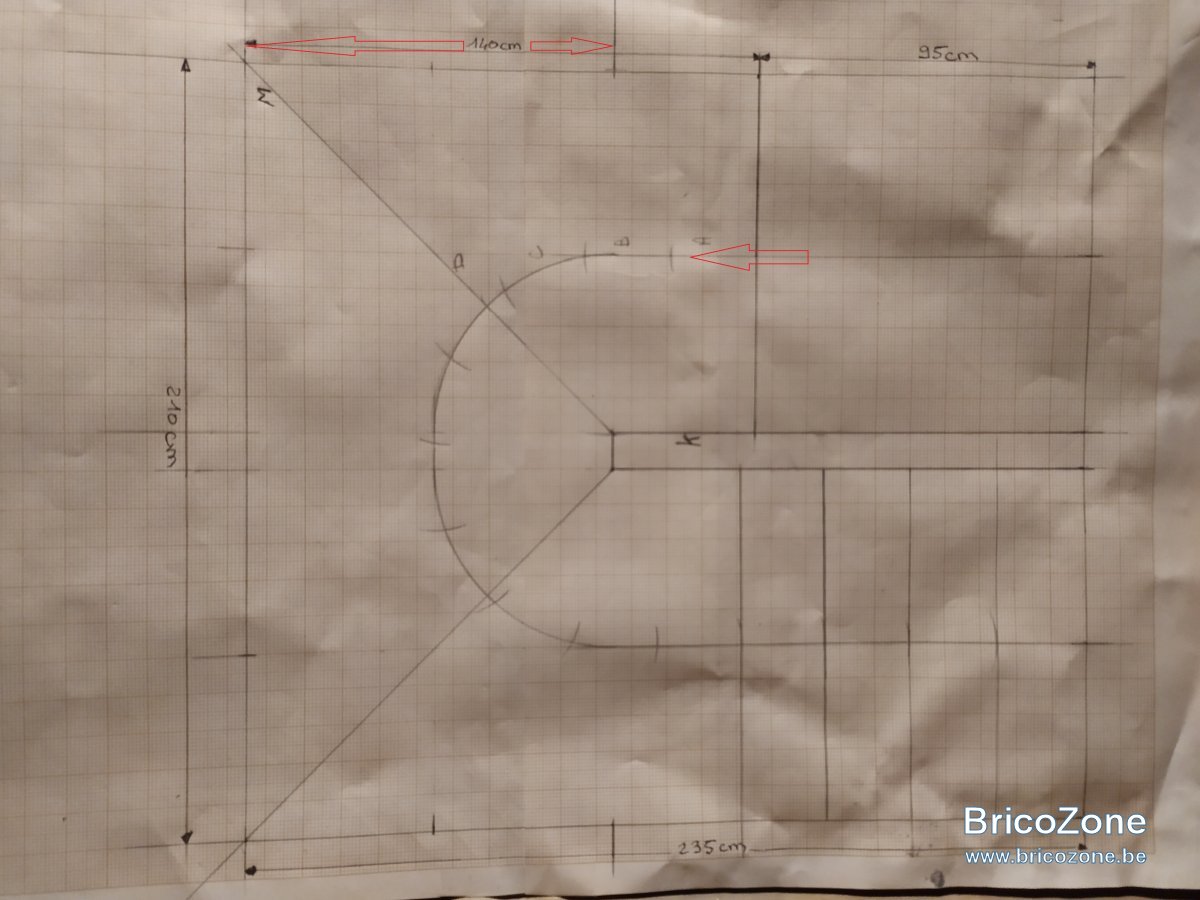

Merci pour votre réponse. Et du coup votre remarque concernant le reculement, me fait prendre conscience qu'il y a une erreur. Voici un schémas de la trémie, ce sera beaucoup plus explicite.

Du coup si je suis votre résonnement mon reculement n'est pas de 140cm mais seulement de 95cm, car sur le schémas , le reculement correspond à la longueur du début de l'escalier jusqu'au mur?

J'ai commencé à tracer les marches mais pour le balancement, c'est la que ça se complique je n'ai pas encore tout compris.

Dans tous les cas merci a vous pour la réponse,

Passez également de très bonnes fêtes.

Micka



Lionel-P

• 30 Décembre 2020

• #4

Bonjour Micka,

Je pense que vous ne comprenez pas tous les termes utilisés dans les escaliers :

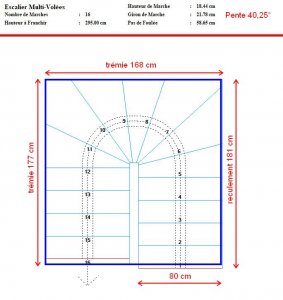

- le reculement est la longueur de la première volée jusqu'au mur, donc il est impossible d'avoir 95 cm pour un escalier de 100 cm largeur. Voici un exemple pour bien vous montrer :


De plus pour faire le calcul j'ai besoin de connaitre plusieurs éléments comme je l'explique sur ma page perso et que je répète à chaque intervention sur ce forum (voir la rubrique "Escalier demi-tournant") :
<http://lionel.ponnelle.pagesperso-orange.fr/Cotes_escaliers.htm>

J'ai besoin de savoir dans quel matériau sera réalisé cet escalier car il faut toujours prévoir une marche palière à l'arrivée à l'étage. Cette marche fait la liaison entre l'escalier et la dalle de l'étage et elle est différente pour un escalier en béton en bois ou métallique avec un limon central.
Vous parlez de balancement et je pense que là aussi vous n'utilisez pas le bon terme : <Voir l'explication ici>

Merci de me fournir le bons renseignements, ce qui nous fera gagner du temps à tous les deux.

Lionel.



M

mika@12350

• 2 Janvier 2021

• #5

Bonjour Lionel,

Je vous souhaite mes meilleurs vœux pour cette nouvelle année 2021.

Voici les renseignements, désolé si je n'ai pas été assez précis durant mes premiers échanges :

destination de l'escalier : il part du rdc vers l'étage pour desservir les chambres.
L'escalier est situé entre 3 mur, avec au départ de la première volée un reculement pour un passage libre vers une autre pièce, comme indiqué dans le plan du précédent message ( un passage de 95 cm ), ce qui fait une distance de 140 cm pour la première volée .
matériel utilisé : la structure sera en métal et les marches seront en bois .
dimension de la trémie : 235 cm *210 cm
rayon du jour 5 cm
il y aura 2 limons car les murs sont des cloisons de séparations, et ne peuvent pas servir au support des marches.
le rayon du jour sera matérialisé par un tube profilé carré de 10*10 cm, afin de servir de support pour le limon intérieur.
L'escalier sera comme dans votre présentation du: Escalier demi tournant, balancé sur 2 fois 90°.

En vous remerciant



Lionel-P

• 3 Janvier 2021

• #6

Boujour Micka,

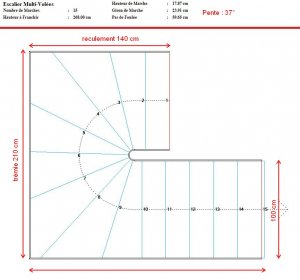

Le calcul donne 15 marches de 17,87 cm de hauteur avec un giron de 23,91 cm, ce qui fait une pente de 37° pour un pas de foulée de 59,65 cm :



Aperçu de cet escalier en 3D :



Remarque : les marches ne sont pas balancées, elles sont simplement "rayonnantes".

Bon dimanche,

Lionel.



M

mika@12350

• 3 Janvier 2021

• #7

Bonsoir Lionel ,

Merci beaucoup pour ces informations.
Le logiciel que vous avez est vraiment génial, es-t'il possible d'avoir les dimensions de chaque marches ainsi que des limons ?
Pour quelle raison les marches ne sont pas balancées ?
car comme je vous le disais plus haut ,avec des marches en bois , les parties qui sont fixées sur le le rayon du jour sont très fines , et seront donc fragilisées.

Encore merci pour votre réponse.

Bonne soirée

Micka



Lionel-P

• 4 Janvier 2021

• #8

Bonjour Micka,

Le logiciel que j'ai utilisé s'appelle Stairdesigner, vous pouvez télécharger la version démo qui pemet d'obtenir un aperçu mais cette version démo ne fournanit pas les cotes (la version complète que je ne possède pas coûte environ 1500 €). A partir de cet aperçu il faut ensuite redessiner le plan soit avec un logiciel de DAO ou bien sur papier pour obtenir toutes les cotes.

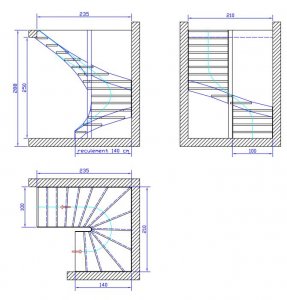

Voici le plan avec les 2 vues en élévation et les marches balancées. Comme vous pouvez le constater, les limons sont cintrés du fait du balancement des marches :

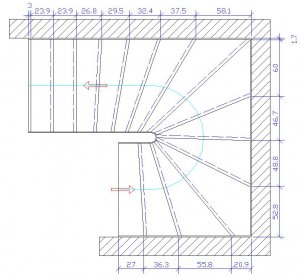

Voici le plan avec les cotes des marches :



Et le détail des cotes intérieures :



Pour obtenir les cotes des limons vous devrez tracer (sur le mur en y fixant une feuille de papier par exemple) les marches pour pouvoir tracer la forme des limons. N'oubliez pas qu'il y a un recouvrement de marche de 3 cm minimum, ce qui permet de faire une fixation plus large sur le poteau.

Bonne journée,

Lionel.



M

mika@12350

• 4 Janvier 2021

• #9

Bonjour Lionel,

Merci pour toutes ces informations, je vais pouvoir me lancer dans la fabrication de cet escalier.
Merci aussi pour vos promptes réponses, et pour votre temps passé sur mon projet.

Bonne journée.

Mika



B

Belor

• 23 Mai 2021

• #10

Bonjour, J'ai fait le calcul de mon escalier (2 quart tournant) avec la feuille Excel de Lionel. Je compte faire un coffrage pour un escalier en béton. Comment peut-on obtenir le plan de l'escalier correspondant à la feuille de calcul (ci-jointe), en sachant que les quarts tournants son du même coté (à gauche)? Un grand merci d'avance pour vos réponses.
Benoît



Lionel-P

• 23 Mai 2021

• #11

Bonjour Benoît,

Voici le plan de votre escalier réalisé avec la version démo du logiciel Stairdesigner :



Le mêm auquel j'ai ajouté les principales cotes :



Et un aperçu en 3D de cet escalier :



Pour avoir le plan avec les cotes des marches, il suffit ensuite de reproduire ce plan sur papier (à l'échelle) en reportant les girons sur la ligne de foulée (la ligne en pointillé au milieu des marches).

Bon dimanche,

Lionel.



B

Belor

• 23 Mai 2021

• #12

Super! Merci beaucoup!
Petite question. On voit que la ligne de foulée est au milieu au niveau des des volées droites, mais dans les tournants, comment est elle calculée? Merci.

Bon dimanche à vous aussi.

Benoît



Lionel-P

• 23 Mai 2021

• #13

Dans les tournants, la ligne de foulée suis l'arc de cercle comme on peut le voir dur le plan ci-dessus.



B

Belor

• 23 Mai 2021

• #14

D'accord!
Encore un tout grand merci pour votre aide.
