Escalier quart tournant avec limon central acier

Bonjour,

Merci pour ce forum qui est plein de bonnes idées!

J'ai pu lire qu'un certain Lionel-P était plein de connaissances concernant les escaliers... Je cherche à faire un escalier quart tournant vers la droite avec un palier.

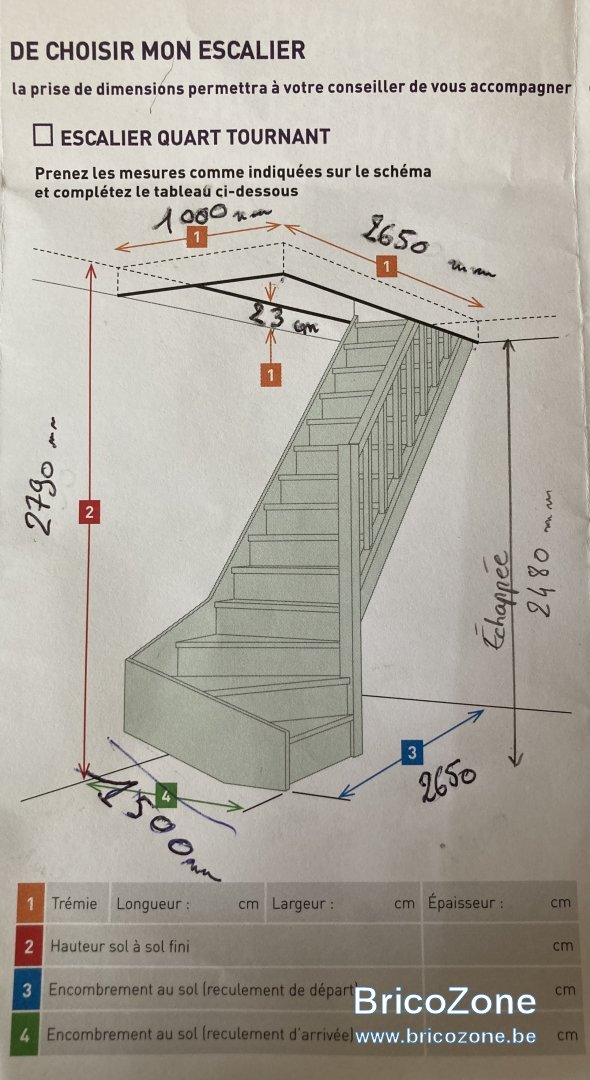

Mes contraintes sont les suivantes:

- Hauteur de 2790mm
- Trémie de 2650 x 1000
- Reculement de départ de 1500.
- Largeur des marches 900
- Hauteur sous plafond 2480
- Limon en carré 150x150 assemblé à l'équerre avec un pied sur platine de 6mm
- L’escalier sera fixé sur une platine de 6mm elle-même fixé sur une des solives , concernant la marche palière je n'en conçois pas forcement mais après je peux en mettre une si cela m'aide à rentrer dans les normes.

Serait-il possible pour toi Lionel P de me faire le calcul?

Merci d'avance.

Angel R.

Voici le style d’escalier que je cherche à obtenir en quart tournant sur la droite.

@Lionel-P vu que l'on parle de toi, autant te tagguer

Bonjour me revoilà. Après plusieurs avis j'ai décidé d'agrandir la trémie qui était prévue à 2650, et qui passe à 3100. Ainsi que de modifier la largeur des marches à 850 au lieu de 900. Peut-être cela m'aidera-t-il à obtenir un escalier un peu moins raide.

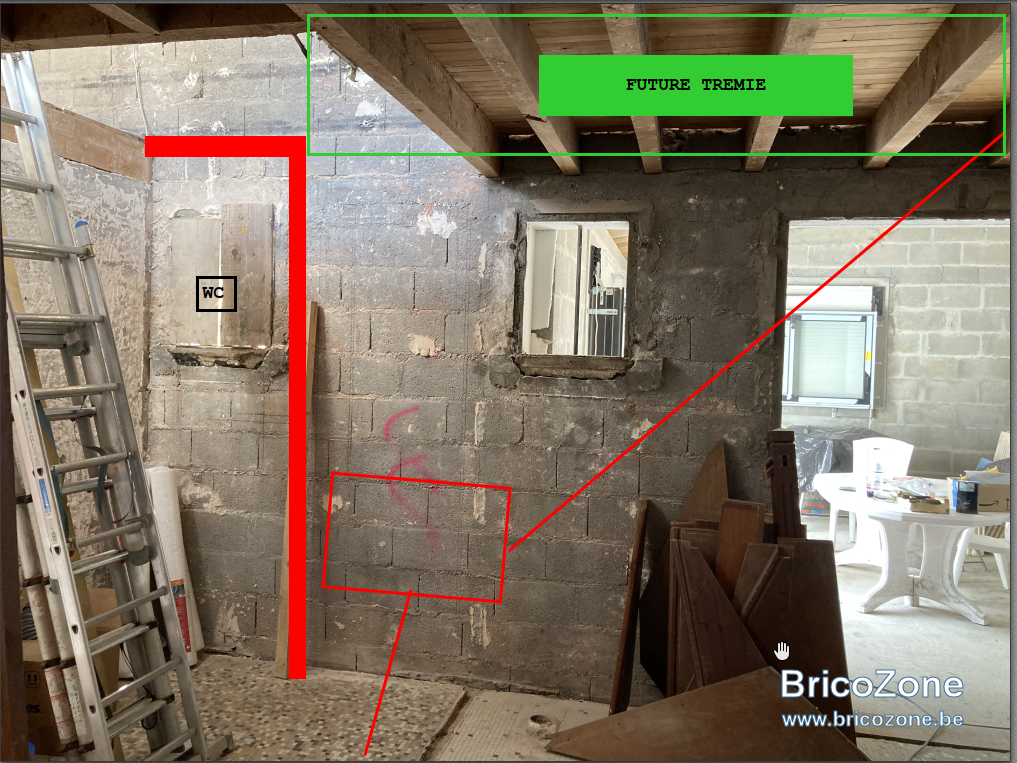

Voici une photo du chantier. La petite fenêtre sera rebouchée, et le plancher ouvert pour la trémie. Le rectangle rouge correspond au palier, désolé je ne suis pas un pro de l'informatique.
Je vous remercie pour votre aide.
Angel

Bonjour Angel,

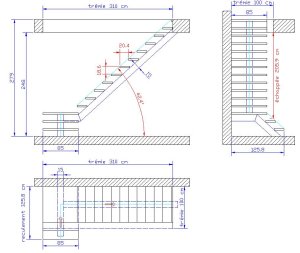

Désolé mais je n'avais pas vu votre premier message. Le calcul donne 15 marches de 18,6 cm de hauteur avec un giron de 20,4 cm, ce qui fait une pente de 42,4°. Avec un reculement de départ de 125,8 cm, l'échappée sera de 205,9 cm. Voici le plan avec les 2 vues en élévation :



Bonne journée,

Lionel.
