Salut à tous
Je continue à ajouter du monitoring sur tous mes appareils, et ici je viens de le faire sur ma vieille chaudière.
Alors, mon idée, qui est saugrenue mais probablement pas dénuée de sens est de dériver du profil de consommation électrique une valeur approximative de consommation de ma chaudière en litres de mazout.
J'ai donc ajouté un monitoring de la consommation électrique de ma chaudière en excluant les circulateurs. J'ai également ajouté une sonde de température directement au niveau du corps de chauffe.

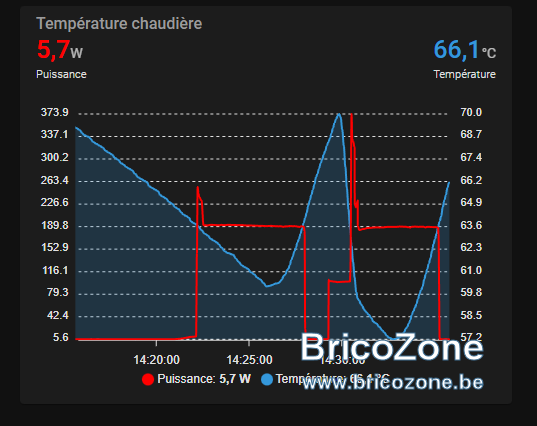

J'obtiens donc un graphique très pertinent:

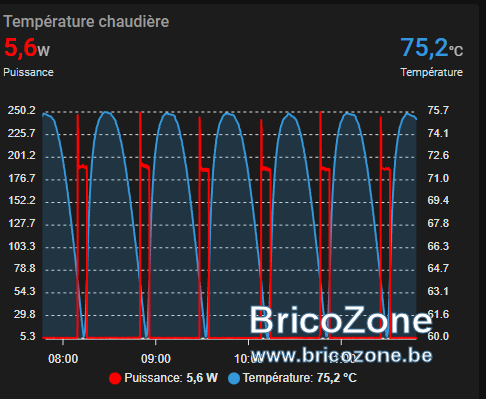

Les cycles de chauffe sont très réguliers. Le pic correspond à l'allumage et le plat correspond à la période de fonctionnement de l'électrovanne du bruleur.
Ma chaudière date d'environ 20 ans et son fonctionnement est hyper simpliste.
Une consigne haute, une consigne basse et c'est tout. Aucune modulation, rien.
Mais elle tourne comme une horloge donc je ne vois actuellement pas de raison de la changer.
Par contre comme dit plus haut j'aimerais pouvoir monitorer sa consommation en litres de mazout. Et notamment corréler cela avec les moments où on fait du feu, histoire de quantifier le gain.
Mon idée toute simple c'est que le bruleur et son gicleur ont des caractéristiques connues. Si j'ai bien compris, en fonction du marquage et de la pression on devrait trouver le volume de mazout via la formule:
Donc en mesurant la durée du cycle de chauffe on pourrait facilement en déduire la consommation (approximative évidemment, mais je ne cherche pas un résultat au dixième de litre près).. Actuellement j'ai déjà une intégration de la puissance sur le temps qui me donne une mesure de l'énergie. Comme le calcul est linéaire, je devrais pouvoir en déduire facilement la conso. En y soustrayant la conso de base de la chaudière (qui semble être de 5W en continu) et éventuellement le pic dû à l'allumage.
Vous en pensez quoi, suis-je dans le bon?
