Carottage mur sous-sol de maison

X

Xanesi

  • #1
Bonjour,

Je souhaite réaliser un carottage de 100 mm dans mon sous-sol pour l'évacuation d'une extraction d'air.

Je me questionne pour le meilleur emplacement pour le réaliser car après avoir creusé à l'extérieur de la maison, je m'interroge sur la structure du mur. Je ne souhaite pas faire un trou n'importe où.

Idéalement j'aurais souhaité faire mon trou à la gauche de la poutre visible ci-dessous.

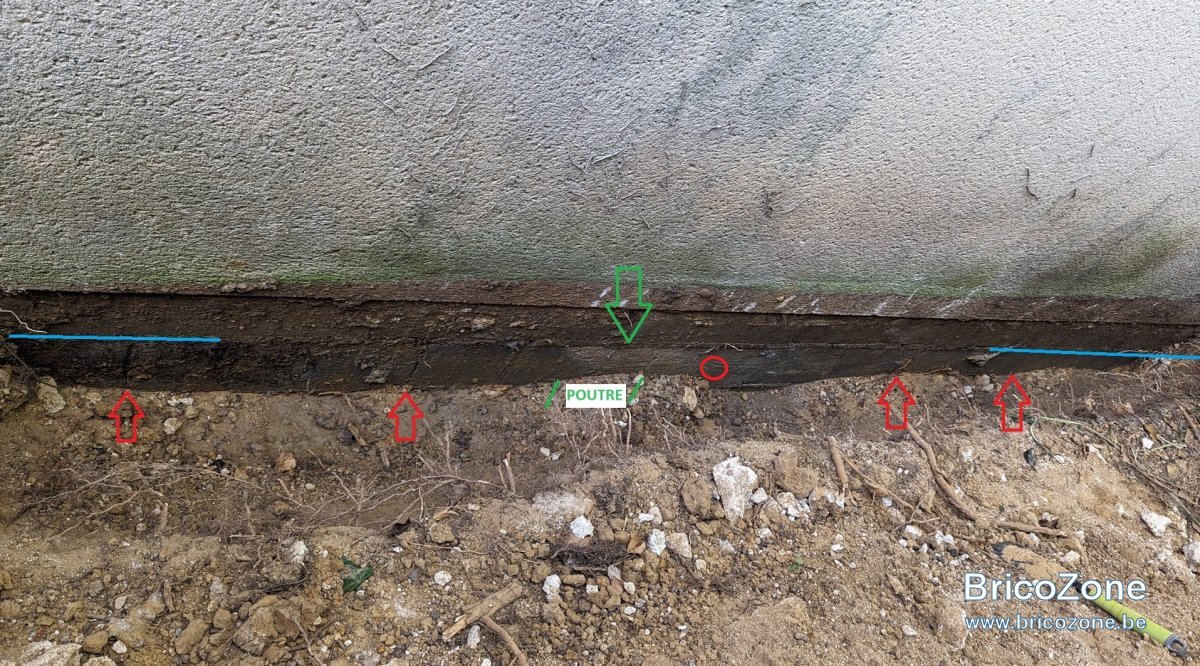

Sur la photo ci-dessous, j'ai indiqué où se trouve cette poutre, mais la structure du mur m'interroge. A chaque flèche rouge se trouve une démarcation pour les parpaings. La poutre ne semble pas centrée entre deux parpaings.



Sans titre.jpg


Pensez-vous que je puisse faire mon trou à l'endroit souhaité ? Ou dois-je trouer sur le parpaing ?

Merci de votre aide.
A.

  • #2
votre dalle et faite d hourdis poses parallelement a votre mur des panelles en peripherie complete la pose pour couler la dalle un percage avec un mince foret vous permettra de voir le debouche la poutre porte les hourdis pour limiter la longueur un percage ne devrait pas l affaiblir a la seule condition de vous en ecarter des fers a beton pose sous l assise de la poutre complete en general ce montage

  • #3
dans les montages en parpaings on realise des poteaux au angles et sous les portees de poutres

  • #4
BernardBrico a dit:
dans les montages en parpaings on realise des poteaux au angles et sous les portees de poutres
Cliquez pour agrandir...

Merci de votre retour.
D'après les plans de la maison, on voit qu'il y a effectivement un poteau sous la poutre.
Est-ce qu'il y aurait un té de soutènement au niveau du poteau ? Et auquel cas on devrait ne pas percer dans le té s'il y en a un (mon rond rouge sur l'image) et s'éloigner pour s'assurer de percer dans un parpaing ? Ou alors il n'y a aucun risque à percer sous les hourdis, directement à droite de la poutre (vu de l'extérieur et gauche vu de l'intérieur) ?

  • #5
Et sinon : bricozone.fr est tout aussi sympa que le .be, et nettement plus approprié :)

  • #6
Ca ne posera pas de soucis

  • #7
Si c'est au même niveau que la poutre, je vois pas le souci, même si c'est mieux de le faire dans les parpaings.

  • #8
c est au niveau de la poutre c est une forme d assselet pour reprendre les efforts de charge et de poinconement c est souvent 2ou4 fers a beton pris dans la dalle si le mur est eleve en hauteur il peut y avoir un chainage perimetrique cela fait parti des plans du constructeur

  • #9
et pour repondre amicalement a antoine 7850 le bon sens n a pas de frontiere et on me dit que les contributions estampillees be sont d une plus grande qualitee c est ce qu on m opose souvent

  • #10
BernardBrico a dit:
et pour repondre amicalement a antoine 7850 le bon sens n a pas de frontiere et on me dit que les contributions estampillees be sont d une plus grande qualitee c est ce qu on m opose souvent
Cliquez pour agrandir...
Non mais les termes, les réglementations et la “façon de faire” varie fortement ;)

  • #12
Si chainage il est dans l epaisseur de dalle normalement
Pas de raison d avoir une forme en T pour la structure poteau poutre pour une maison
Un coup de meche depuis dedans dira si le blic est creux ou rempli…

  • #13
c etait dans ma premiere contribution a ce sujet quand j evoque le chainage c est les fondations dans son environnement souvent liee a la nature des terrains on peut etre dans une fouille totalement escavee le terme asselet c etait pour faire une comparaison j ignore tout de la construction edifiee et les regles recommandees faute de voyance comme dit souvent cory

  • #14
A vu de nez ca doit etre une maison avec sous sol enterré de type constructif 1960-1980…
Hourdis avec voutain en beton
Le fondations sont encore sous la dalle du sous sol

  • #15
kenny meme avec mes lunettes je ne possede pas ce don alors vu de mon nez comme dit certain la nature m a combler saperlipopette on est souvent dans la devinette

  • #16
Logique

les murs sont en parpaing beton
La structure possède des poteaux donc le smurs en parpaing ne sont la que pour repartir la charge, fermer le sous sol et retenir la terre

l absence de badigeon de goudron et le fait que le voutain soit aussi en beton et non en brique ( a voir la rugosité sur la photo..)
Cela point sur un systeme en cours avant 1980 le plus souvent
Disons depuis le boum des maison vers 1950-60 jusqu a environ 1980 en gros

si chainage il y a
Il doit etre a hauteur des planchers ( sachant que le plancher haut de chaque etage devrais aussi etre en hourdis

sauf si on est en antisismique cela doit etre cela a plus de 80%
mais je penche pas pour antisismique au vu de l age que je suppose

Pour les belgeophones
Hourdis chez nous c est poutrelles et voutains avec une dalle de compression puis ou non une chape dessus

  • #17
Bonjour à tous.
Merci pour vos nombreuses réponses.

En effet il s'agit d'une maison avec sous sol enterré et la photo de la poutre est dans le sous sol. La maison date de 89.

Ça nous étonnait aussi de ne pas retrouver de parpaing de part et d'autre de la poutre et du poteau au bout de la poutre. Surtout que cette forme de té ne semble pas du tout symétrique par rapport à l'emplacement de la poutre.

On va percer voir ce que ça donne. Et autrement ne pas prendre de risques inutile et faire notre carottage dans le premier parpaing qu'on voit. Même si on va se retrouver a devoir mettre deux té à l'intérieur du sous sol pour que notre extracteur de gaine de retrouve derrière la poutre. Ce qui n'est pas idéal.

  • #18
Ils ont du faire un sommier beton ou un coffrage des fers poutres poteaux
Si de part et d autre les parpaing sont entier
Alors ils ne se sont pas fait chier a couper et ont coffré l espace restant d ou une asymétrie

le beton alors n est pas la pour la structure

c est mon avis

  • #19
antoine7850 a dit:
Non mais les termes, les réglementations et la “façon de faire” varie fortement ;)
Cliquez pour agrandir...

Bonjour,
Je ne savais qu'un forum .fr existait. Mes recherches m'amenaient automatiquement sur ce site là
