Certibeau : clapet anti-retour EA

Hello ,

Je finalise l'installation de la PAC mais en vue de la certification mais j'ai un doute.


Il est dit dans les docs certibeau :

"Si la chaudière sert à produire à la fois l’eau destinée au chauffage et l’eau chaude sanitaire, il faut protéger les deux circuits comme s’il s’agissait de circuits indépendants. Il faut donc placer une protection CA ou BA sur le remplissage du circuit de chauffage et un clapet EA sur l’alimentation du circuit d’eau chaude sanitaire."

Je suis Ok pour le dispositif CA agrée de remplissage du chauffage.

Par contre le clapet EA sur l'alimentation du circuit d'eau chaude j'ai un doute.

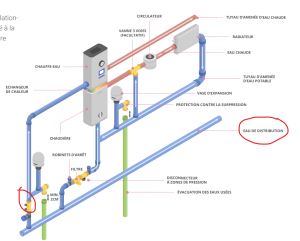

Est-ce que le clapet EA anti retour livré avec le compteur d'eau est suffisant, où il y a lieu de rajouter un antiretour supplémentaire avant l'entrée dans le ballon ? C'est la tournure "sur l'alimentation d'eau chaude sanitaire" qui me fait douter et le schéma semble montrer qu'il faut un autre dispositif que celui du compteur. Je trouve que ça fait double emploi mais si il le faut ..

Salut ! si ton ballon est muni d'un groupe de sécurité sanitaire " 7 bars ", il est non seulement muni d'une vanne d'arrêt mais aussi d'un clapet anti-retour intégré en plus de la soupape.
Donc, tu serais " dans les clous ". Ciao.

Okay merci ! Ce ne sera pas un groupe car je suis sur du 1" en entrée, mais je vais mettre ce clapet , "on ne sait jamais"...

Dehix a dit:

Okay merci ! Ce ne sera pas un groupe car je suis sur du 1" en entrée, mais je vais mettre ce clapet , "on ne sait jamais"...

Cliquez pour agrandir...

De toute façons, à l’entrée eau froide du boiler obligation d’y avoir une vanne, clapet anti-retour, soupape 7bars.

Dehix a dit:

Okay merci ! Ce ne sera pas un groupe car je suis sur du 1" en entrée, mais je vais mettre ce clapet , "on ne sait jamais"...

Cliquez pour agrandir...

Salut ! Le fait de mettre ce fameux clapet >< retour en 1" diminuera les pertes de charges que tu rencontrerais avec un clapet plus petit incorporé ou non dans un groupe de sécurité " tout compris " ( que je ne veux pas chez moi ) !!! Comme tu l'installes toi-même, tu peux te permettre de dépenser un peu plus en accessoires. Le confort n'en sera que meilleur sous la douche surtout ! Ciao.

Da05 a dit:

De toute façons, à l’entrée eau froide du boiler obligation d’y avoir une vanne, clapet anti-retour, soupape 7bars.

Cliquez pour agrandir...

Oui du coup ce sera comme cela que ça se passera !

Tchotto a dit:

Salut ! Le fait de mettre ce fameux clapet >< retour en 1" diminuera les pertes de charges que tu rencontrerais avec un clapet plus petit incorporé ou non dans un groupe de sécurité " tout compris " ( que je ne veux pas chez moi ) !!! Comme tu l'installes toi-même, tu peux te permettre de dépenser un peu plus en accessoires. Le confort n'en sera que meilleur sous la douche surtout ! Ciao.

Cliquez pour agrandir...

C'était l'idée en restant en 4/4 pour l'alimentation. (Maintenant quand on voit les goulots dans les raccords multicouches ).
