C'est quoi ? (à côté de la vanne de sécurité) et la configuration est-elle bonne ?

Bonjour,
Depuis le passage d'un "plombier" pour nettoyer le calcaire du boilier (électrique), nous avons qq soucis et je me pose plusieurs questions.

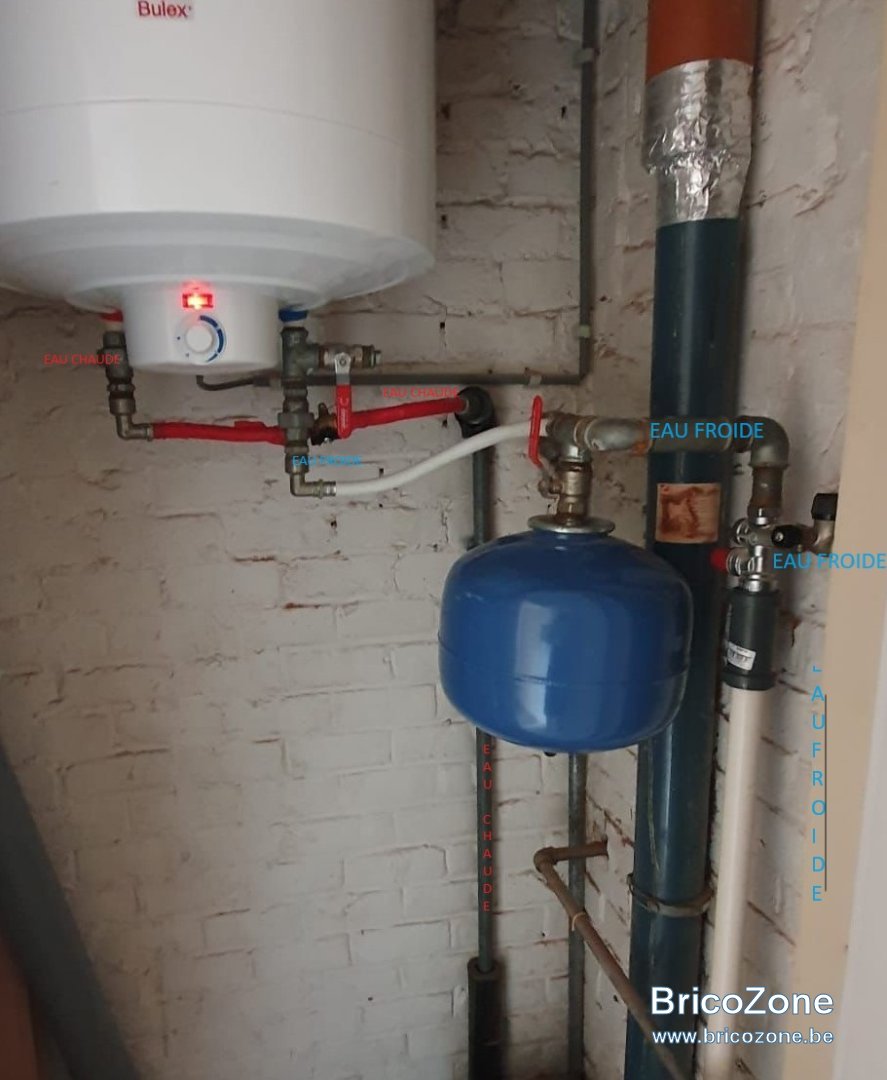

1) La configuration générale est-elle correcte ? - Voir photo d'ensemble. Vase d'expansion au bon endroit (par rapport aux tuyaux eau chaude/froide) ?

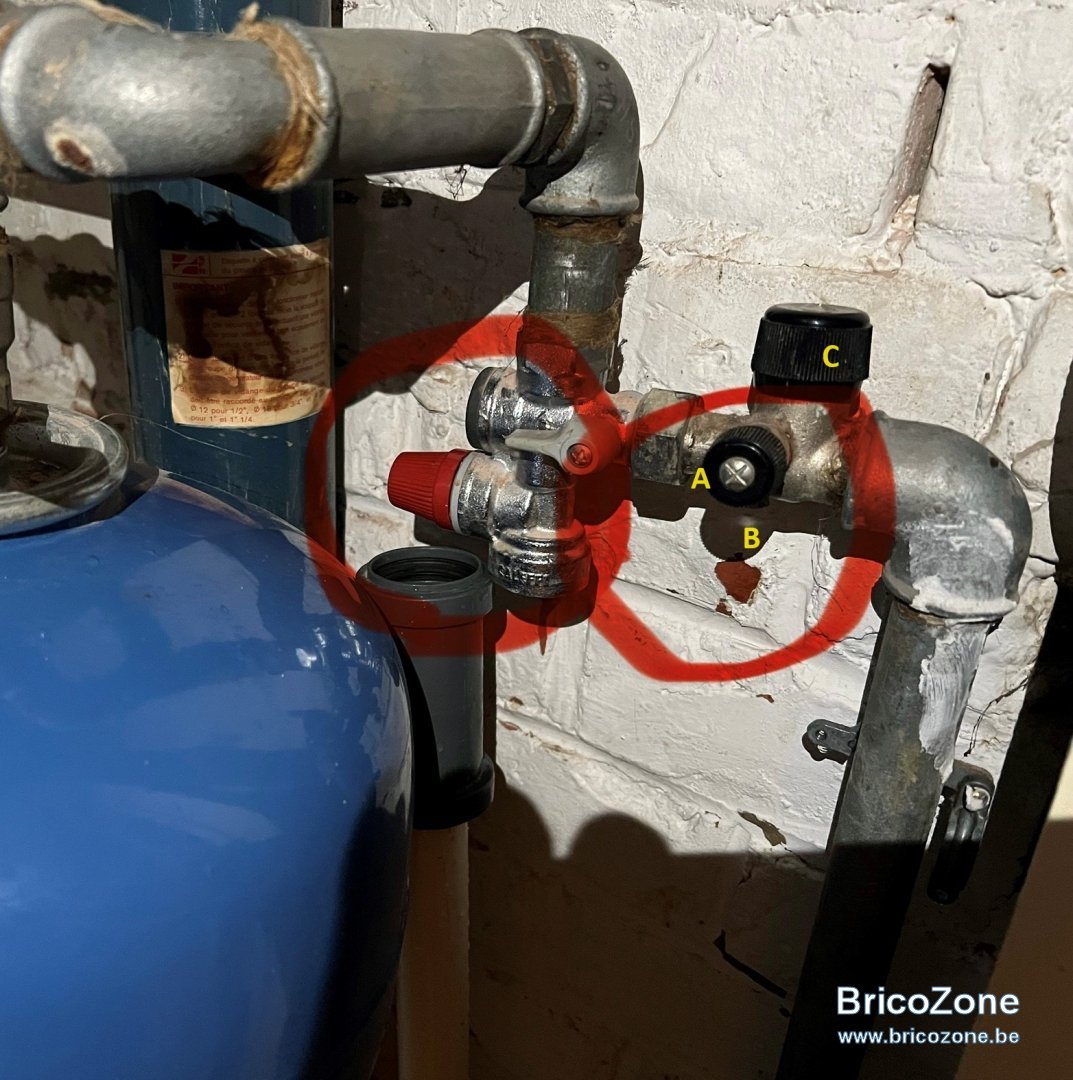

2) Qu'est-ce donc à côté de la vanne de sécurité (avec bouton noir) ? - Voir l'autre photo de détail ? - un clapet anti retour ? -> je reviendrai concernant les lettres A,B,C plus bas.

Et voici ce que nous avons vécu :

° Après le "nettoyage" du boiler électrique : résistance HS et plus d'eau chaude...magnifique

° Les eaux polluées (par le nettoyage), couleur brune, coulaient également dans le WC qui est dans la salle de bain. Donc le circuit d'eau froide a été contaminé . - D'où ma question ci-dessus conernant le clapet anti retour (si c'est bien çà).

° Cerise sur le gâteau, la nuit dernière, après réparation et installation de nouvelle résistance : innondation pendant la nuit de notre étage inférieur, cause: le petit robinet (A) était ouvert, l'eau sous pression coulait en-dessous (B) et a trouvé son chemin par le sol (vers l'étage du bas) .

-> Ce petit robinet (A) est-il sensé être ouvert ? a quoi sert-il ? Pour moi ce serait plutôt une purge non ? Et à quoi sert le "bouton" C ? - çà semble tourner fou (mais dur aussi).

D'avance merci pour vos lumières !

MB

Ben pour moi le à/b/c c’est un ancien groupe de sécurité (photo plus précise?)
Montage correcte mais bof point de vue propreté.
Groupe de sécurité dans decharge sans siphon? Ni vue sur le groupe si il coule (vive la consommation d’eau si soucis…)

Merci pour cette réponse. En effet, montage pas très clean suis d'accord.
et effectivement il faudrait un siphon

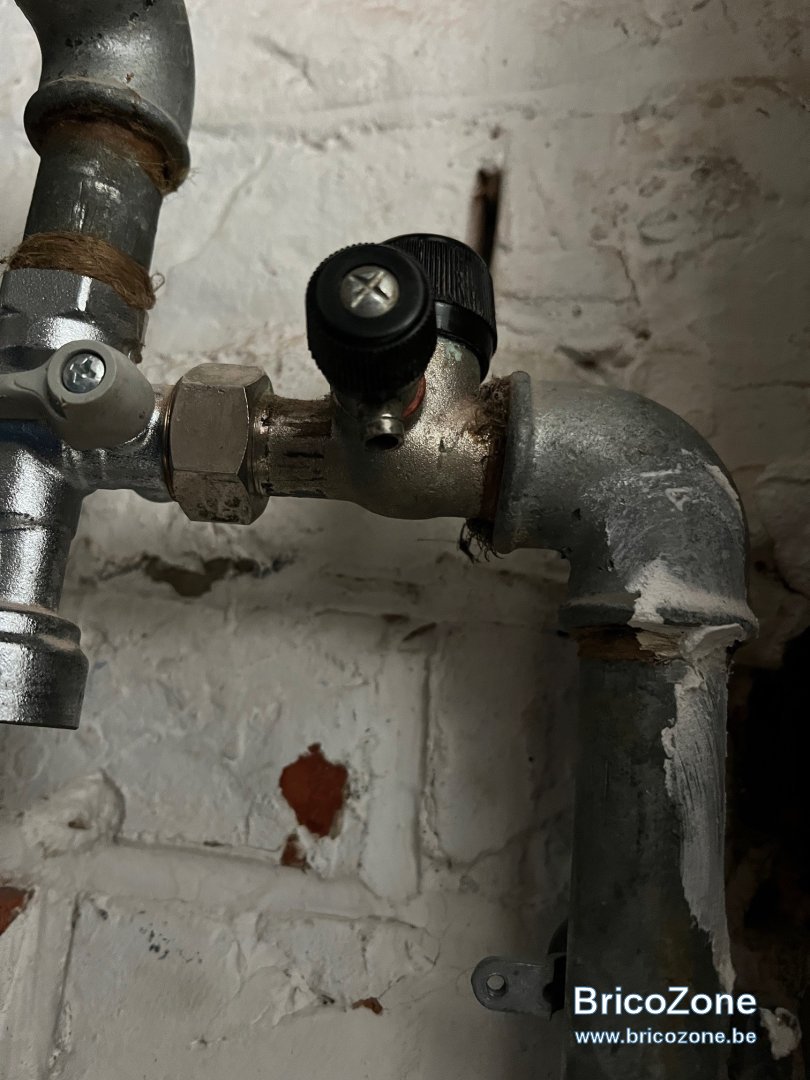

Voici une autre photo de cette partie de l'installation. Est-ce bien un autre (ancien) groupe sécurité ?

et si le cas, pas de souci d'avoir deux groupe sécurité connectés de la sorte ?

Quid du refoulement des eaux sales (nettoyage) vers la toilette ? cela ne devrait pas se faire non ?

MB

pour moi c'est une vanne avec un purgeur

bonjour, oui c'est une vanne purgeur et clairement le montage de la décharge est problématique.

pas de syphon c'est vraiment pas top
non respect de la zone d'inspection, il à enlevé le dispositif en plastique qui correspond justement à la distance réglementaire qui vous permet de voir si oui ou non le groupe de sécurité coule.

on vas passer sur l'aspect visuel du montage, chacun ses gouts mais clairement, pas très très pro comme travail.

Salut ! Tu peux flanquer ton ballon à la mitraille et remplacer aussi la tuyauterie piquée par exemple à un coude galva en amont de celui-ci visible sur la photo : tout est pourri = eau brunâtre , aussi après un petit temps de non-puisage d'ECS.

<< Pourquoi ? >> demanderas-tu ?

Parce que ni le bon sens ni les règles de l'art n'ont précédé son placement ; il y manque en effet les deux raccords diélectriques - du moins un en sortie ECS mais je préfère d'office en mettre aussi en entrée; courir le risque pour un supplément de prix de 10€, cela n'en vaut pas la chandelle.

Balance tout cela et offre-toi un ballon électrique en INOX, au final pas beaucoup plus cher qu'un vitrifié et qui ne demande aucun entretien. J'en parle dans d'autres postes.
ps: Ces ballons n'ont de Bulex que le nom; une voisine a dû en changer l'an passé car après 8 ans, la panoplie bride + résistances n'étaient plus disponibles. Grrrrr . Ciao.

Merci pour vos réponses !

MB
