Clapet anti-retour casse du bouchon

Sur mon eau chaude sanitaire j'ai eu une salle blague aujourd'hui... Le clapet anti retour sur le retour de la boucle d'eau chaude sanitaire a fuité...

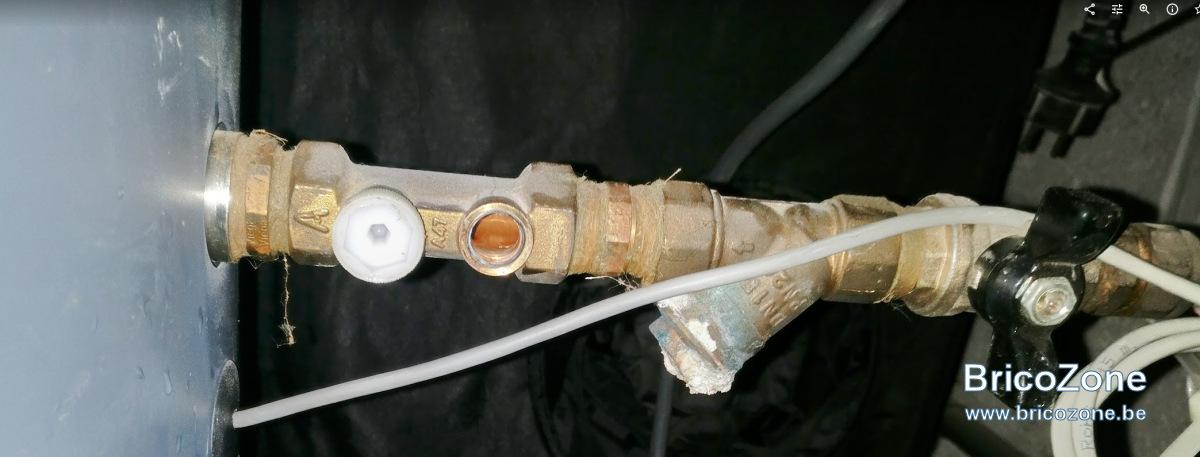

En réalité c'est celui de gauche (l'eau circule de droite à gauche) mais j'ai démonté les deux pour comparer mais comme ça coulait pas mal, j'ai remis à gauche pour limiter l'inondation... Le temps de prendre la photo...

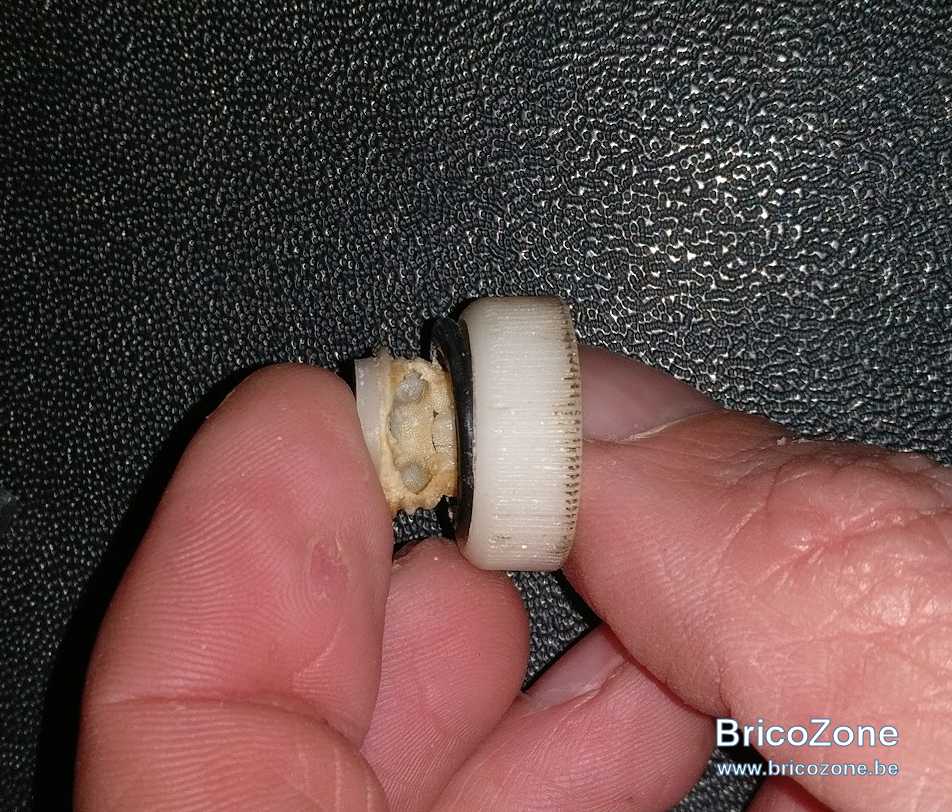

Voilà l'état du bouchon et il y un trou dans la face qui fait suite à ce qu'on voit sur le côté... On dirait presque que ça a fondu mais je comprends pas c'est certifié jusqu'à 80°C de marque ARCO et alors certes c'est dans la partie avec l'eau qui est en contact avec le ballon mais c'est normalement pas chauffé autant, de mémoire la consigne est à 62°C...

J'ai découvert que le réducteur de pression a eu aussi un soucis (voir le calcaire sur la photo), mais je vois pas trop pourquoi ça serait lié... On sait jamais si quelqu'un a une théorie ou a déjà eu le problème...

Je pense aller cherche un réducteur avec les bouchons en métal, si c'est pas contre-indiqué... (Je verrai bien ceux qui sont certifiés) et un nouveau réducteur de pression...

Salut ! Ce n'est pas sa place ! De plus sur un circuit d'ECS, je remplacerais d'office ces bouchons plastic par des bouchons en cuivre ou bronze !
Un autre point : le filtre qui précède ce clapet ><retour est absolument inutile .
Tu profites de la réparation pour modifier tout cela et y ajouter un vase d'expansion sanitaire ! Ton groupe de sécurité ne coulerait plus du tout en plaçant ( ou s'il y a déjà ) un réducteur de pression après compteur d'entrée /maison. Ciao.

Tchotto a dit:

Salut ! Ce n'est pas sa place ! De plus sur un circuit d'ECS, je remplacerais d'office ces bouchons plastic par des bouchons en cuivre ou bronze !
Un autre point : le filtre qui précède ce clapet ><retour est absolument inutile .
Tu profites de la réparation pour modifier tout cela et y ajouter un vase d'expansion sanitaire ! Ton groupe de sécurité ne coulerait plus du tout en plaçant ( ou s'il y a déjà ) un réducteur de pression après compteur d'entrée /maison. Ciao.

Cliquez pour agrandir...

Il y a déjà un vase d'expansion sanitaire sur le départ de la boucle...
Il y a déjà un réducteur de pression après le compteur pour l'adoucisseur d'eau.

Cette installation a été faite, je pense, pour éviter que la boucle sanitaire ne s'inverse vu qu'il n'y a pas de circulateur...
Je ne connais pas le réglage du réducteur de pression mais c'est un réducteur dynamique donc je présume qu'il est mis pour s'assurer que le retour de boucle a une pression légèrement plus faible que le départ...

Salut! Impeccable ! Reste alors à éliminer ce filtre inutile et à déplacer le clapet >< retour plus loin sur la boucle de retour ! Et placer des bouchons métalliques ! Ciao.
ps: je me demande même si la boucle fonctionne sans circulateur sanitaire et ce frein que représente le filtre qui semble bourré de calcaire ! + Le clapet !! Hum !

Tchotto a dit:

Salut! Impeccable ! Reste alors à éliminer ce filtre inutile et à déplacer le clapet >< retour plus loin sur la boucle de retour ! Et placer des bouchons métalliques ! Ciao.
ps: je me demande même si la boucle fonctionne sans circulateur sanitaire et ce frein que représente le filtre qui semble bourré de calcaire ! + Le clapet !! Hum !

Cliquez pour agrandir...

Je dois vérifier à la caméra thermique pour être sûr mais à l'étage ça ne semble pas fonctionner le problème c'est que je ne sais pas si ça a été déconnecté lors des travaux (la salle de bain n'est plus celle d'origine) et ne correspond pas aux plans de la maison dans la disposition actuelle... Donc soit quand ça a été modifié ça n'a pas été remis, soit ça n'a jamais fonctionné car ils ont été optimistes, il ont mis avec un Té une boucle pour la cuisine et une boucle pour l'étage mais je pense qu'en faisant ça on empêche la plus grande de circuler sans circulateur...
