Changement serrure ... Retirer tige carrée

Dans le forum Portes, Escalier, Menuiserie - par entre2o le 10 Décembre 2019

  1. entre2o

    entre2o 36 ans, Liège

    Bonjour a tous,

    Ce weekend, la poignée intérieure de la poste d'entrée est cassée....elle tourne sot... Heureusement on peut encore ouvrir et fermer avec la clé. Mais cela arrêté un peu gênant quand même.

    J'aimerais changer le tout .. mais je ne sais pas du tout comment cela se passe pour une serrure avec une poignée que d'un seul côté... En fait la tige carrée qui tient la poignée ne vient pas en tirant... Du moins j'ai pas osé tirer trop fort...

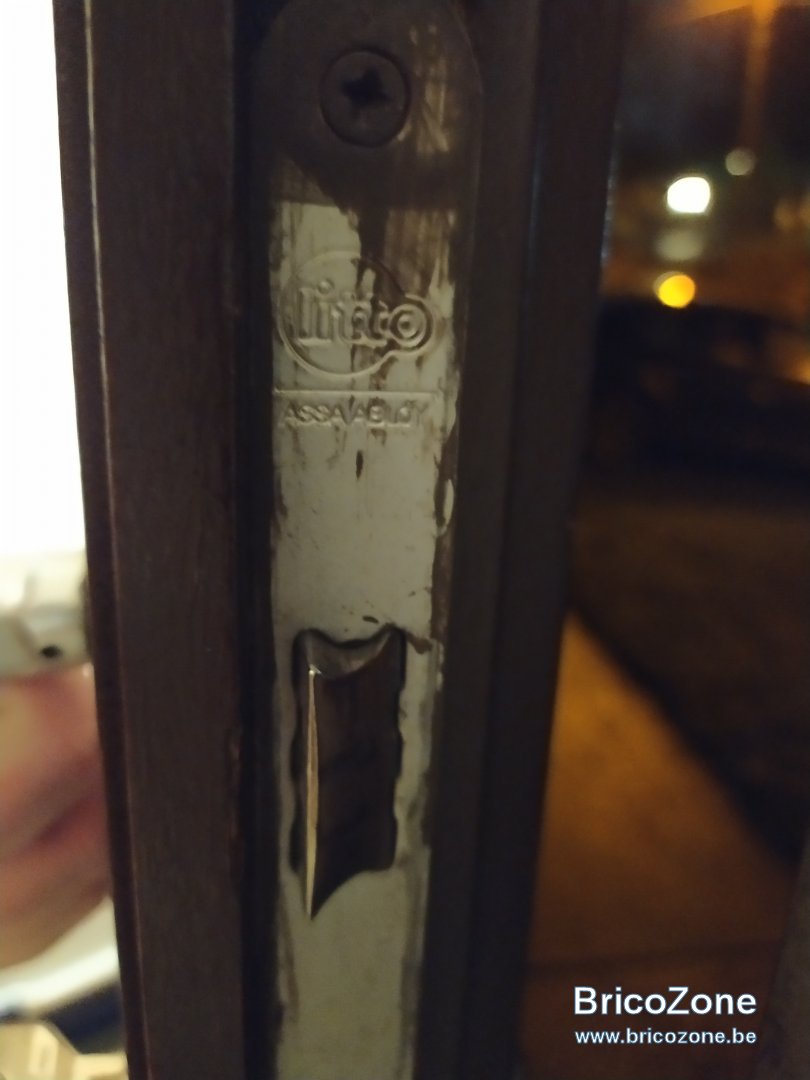

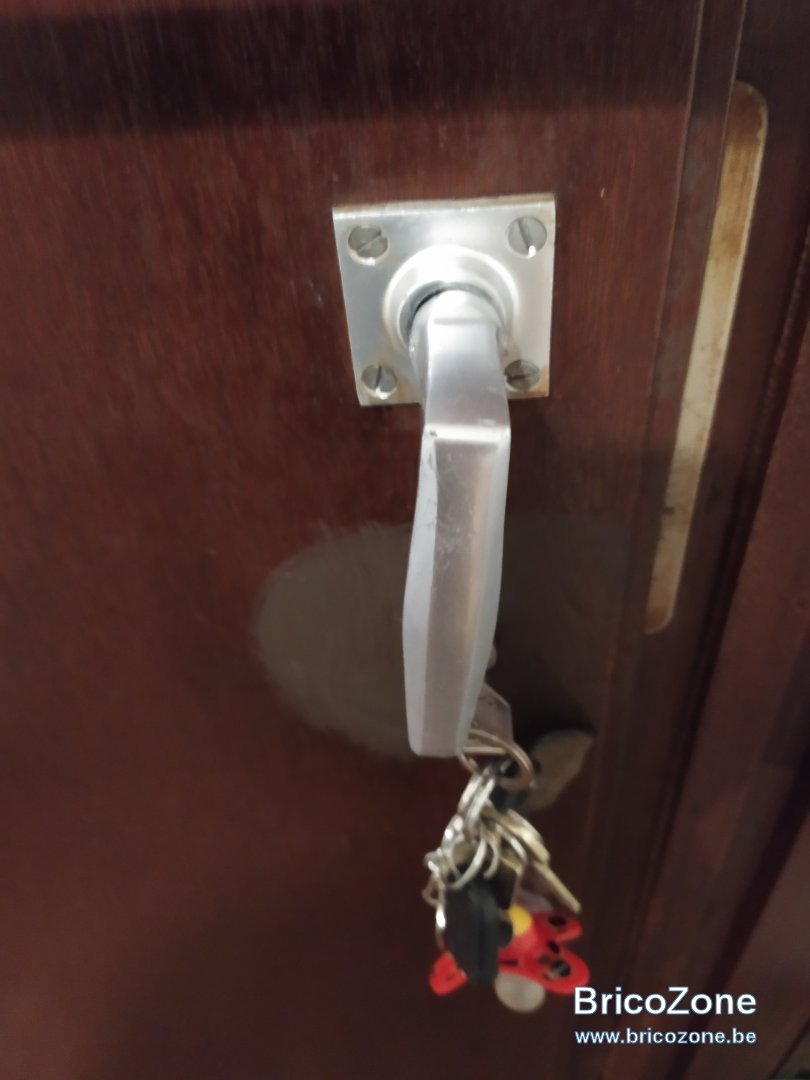

    En pièces jointes, des images qui vous aideront peut-être a me renseigner? Le Ariège semble être dans une sorte de rond qui "bouge"

    Est-ce que je dois tirer très fort pour retirer cette tige carrée? Sera-t-elle réutilisable?

    A part retirer cette tige, retirer le cylindre, puis changer la serrure... Voyez-vous d'autres étapes a cette réparation?
    Un grand merci pour vos avis!




    entre2o , 10 Décembre 2019
    #1
  2. Bonjour , et il n'y a rien de dévissable de l'autre côté de la porte ?
    Pour enlever le cylindre il faut dévisser la vis de blocage qui se trouve en dessous du pène.

    benoki , 10 Décembre 2019
    #2
  3. jack333

    jack333 Autre pays

    généralement la tige carrée se retire depuis l'intérieur en tirant fort car elle n'est tenue que par la poignée, mais il faut parfois retirer la base de la poignée
    je vérifierais tout de même si une plaque extérieure ne cache pas un système exotique de fixation de la tige carrée :)
    Mais il me semble que c'est une très bonne marque de serrure ( assa abloy) et qu'il n'y a que la poignée intérieure à remplacer
    Le mieux serait de changer aussi la plaque de protection extérieure et de la remplacer par un modèle qui se fixe à travers la porte, mais depuis l'intérieur.

    Il existe des plaques qui protègent le cylindre et qui assurent aussi le maintien de la plaque intérieure car les serrures possèdent des trous afin que des longues vis puissent les traverser.

    Il serait aussi possible de trouver une nouvelle poignée intérieure qui serait fixée de la même façon que l'ancienne, mais cela ne résout pas le problème correctement car un jour il faudra pouvoir retirer la serrure pour remplacer le cylindre.

    Dernière édition: 10 Décembre 2019
    jack333 , 10 Décembre 2019
    #3
    benoki aime ça.
  4. entre2o

    entre2o 36 ans, Liège

    A l'extérieur il n'y a rien de visible... C'est la.porte... aucune plaque ou autre...

    Si tout va bien, cela devrait être aussi simple que:

    Retirer le tige carrée
    Dévisser la serrure et le cylindre
    Retirer le cylindre
    Retirer la serrure
    Mettre la nouvelle serrure
    Visser la nouvelle serrure
    Remettre le cylindre
    Remettre la tige carrée
    Et enfin remettre la poignée....


    Ça a l'air simple mais j'ai peu de tomber sur une surprise...

    entre2o , 10 Décembre 2019
    #4
  5. En fait je ne parvient pas à déchiffrer quel type de Assa abloy c'est .. une Lineo, Linea ?

    benoki , 10 Décembre 2019
    #5
  6. entre2o

    entre2o 36 ans, Liège

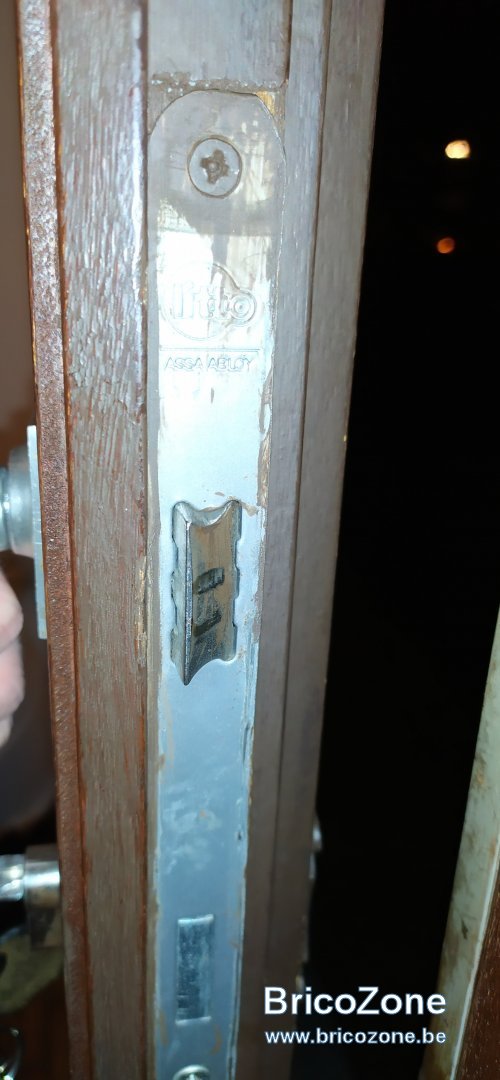

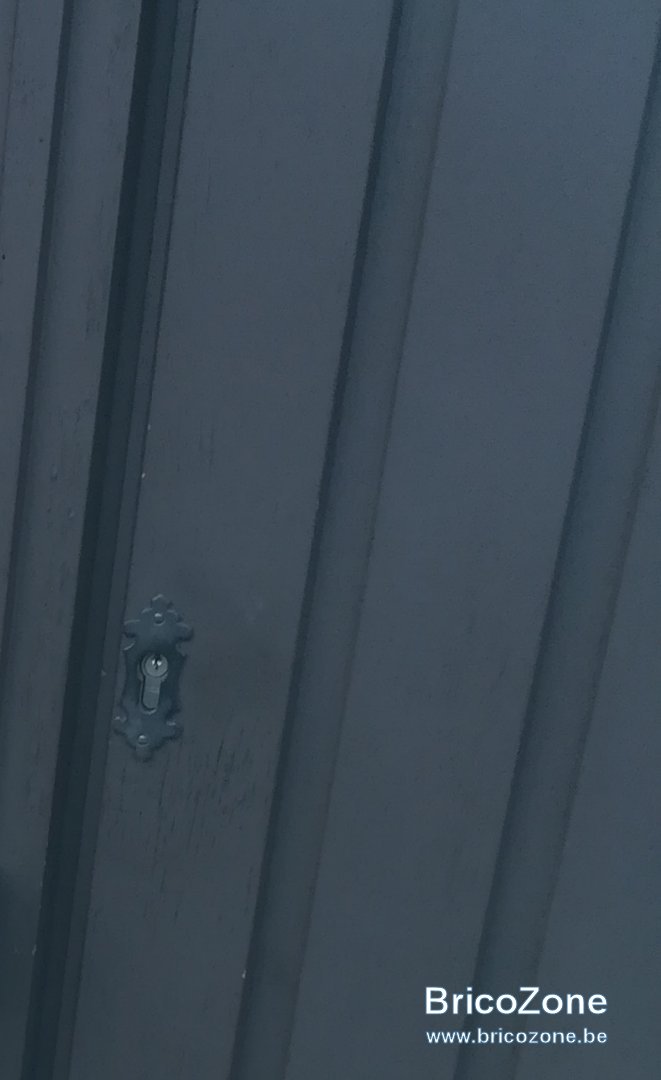

    Je ne vois rien qui peut m'aider a préciser le type... Voici encore deux photos .. dont l'extérieur où il n'y a rien si ce n'est le cylindre ..

    Est-ce que ce genre de serrure est cher? Peut-on le remplacer par une autre serrure "basique" que l'on trouve en magasin de bricolage? Tout en gardant le même cylindre....



    entre2o , 10 Décembre 2019
    #6
  7. supertoto

    supertoto 48 ans, Hainaut

    Je vois bien il n'y a une poignée qu'a l'intérieur, rien a l'extérieur ?

    Dans ce cas la tige et la rosace ne font qu'un et il faut donc desserrer les 4 vis et enlever le tout .

    supertoto , 10 Décembre 2019
    #7
    jack333 aime ça.
  8. entre2o

    entre2o 36 ans, Liège

    Didju... J'ai même pas pensé a ça... Maintenant que tu le dis cela me semble logique...

    Je dois attendre le weekend pour m'occuper de ça... Car impossible en semaine je rentre tard quand il fait déjà noir...

    Pensez-vous que je pourrai remplacer tout cela pour une serrure basique?

    entre2o , 10 Décembre 2019
    #8
  9. omega.067

    omega.067 68 ans, Hainaut

    hello
    je pense que c'est une Litto A2690
    https://catalogus.assaabloy.be/nl-B...sloten/a2690-cilinderslot/groups/g+c+s+a+view
    de toutes façons, il faut l'enlever pour l'avoir "en mains" de façon à acquérir exactement une serrure aux dimensions identiques, pour ne pas devoir modifier le bois de la porte
    logiquement, il faut "tirer" assez fort pour dégager la tige carrée, qui elle n'est pas cassée, c'est probablement une des "oreilles" de la noix de manoeuvre interne de la serrure, qui est cassée, donc remplacement complet de la serrure
    Michel

    omega.067 , 10 Décembre 2019
    #9
    benoki aime ça.
  10. entre2o

    entre2o 36 ans, Liège

    Merci pour ces informations...

    entre2o , 10 Décembre 2019
    #10
  11. jack333

    jack333 Autre pays

    il me semble que j'ai écrit qu'il faut retirer la base de la poignée :rolleyes:

    mais rien dans le post ne dit que la serrure est à remplacer, par contre, maintenant qu'il y a une photo de l'extérieur j'insiste pour que la rosace de protection du cylindre soit changé.e par un modèle fixé depuis l'intérieur.

    retirer le cylindre puis la serrure pour vérifier qu'elle fonctionne bien et qu'il n'y a pas d'usure et qu'elle possède les trous afin d'utiliser des vis traversantes pour attacher la rosace externe et la plaque intérieure...

    PS mais qu'est-ce que tu appelles un modèle basique ??
    et tu dis qu'elle tourne sot = elle tourne fou sans entrainer la serrure ? alors on remplace

    Dernière édition: 10 Décembre 2019
    jack333 , 10 Décembre 2019
    #11
  12. Géronimo

    Géronimo 51 ans, Brabant Wallon

    La tige carrée ne sortant pas de l'autre côté, elle fait corp avec la rosace fixée avec 4 vis à l'intérieur.

    Pour moi, cela ressemble furieusement à une biesse serrure Litto à 30€ qu'on trouve partout, et notamment chez Fernand George. Démonter, amener chez le fournisseur, demander une identique mais qui fonctionne, remonter, et c'est réglé. En 10 minutes + 3heures dans les bouchons et c'est de l'histoire ancienne, même pour un double gaucher.:cool:

    Géronimo , 10 Décembre 2019
    #12
  13. jack333

    jack333 Autre pays

    mais quelle méchante langue :eek:

    jack333 , 10 Décembre 2019
    #13
  14. Géronimo

    Géronimo 51 ans, Brabant Wallon

    Quand je mentionnais un double gaucher, c'est à moi que je pensais. Je voulais juste dire que, même moi, double gaucher, je suis capable de le faire....

    Géronimo , 10 Décembre 2019
    #14
    jack333 aime ça.
  15. entre2o

    entre2o 36 ans, Liège

    Je vous tiens au courant... En effet la.tige carrée tenait avec la base de la poignée... Et rien n'est réellement cassé au final...

    La tige carrée est sortie de son encoche...et donc tournait dans le vide... J'ai tenté de la remettre a a l'identique... Impossible avec la rosace de la base de la poignée... Il y a trop de jeu et elle ressort...
    En fait quand la rosace fait appui... La tige sort...

    Je me demande encore comment elle a pu tenir tout ce temps et pourquoi j'ai pas réussi a la remettre comme cela doit être fait...

    Alors pour avoir quelque chose qui fait appui sur la tige avant qu'elle puisse sortir de l'encoche... J'ai retourné la rosace...et la ça fonctionne sans soucis... Car je gagne plus d'un demi centimètre grâce au relief de la rosace...

    Ce n'est pas beau c'est sur... Mais en attendant de retrouver une tige carrée qui convient ... Cela fera l'affaire...

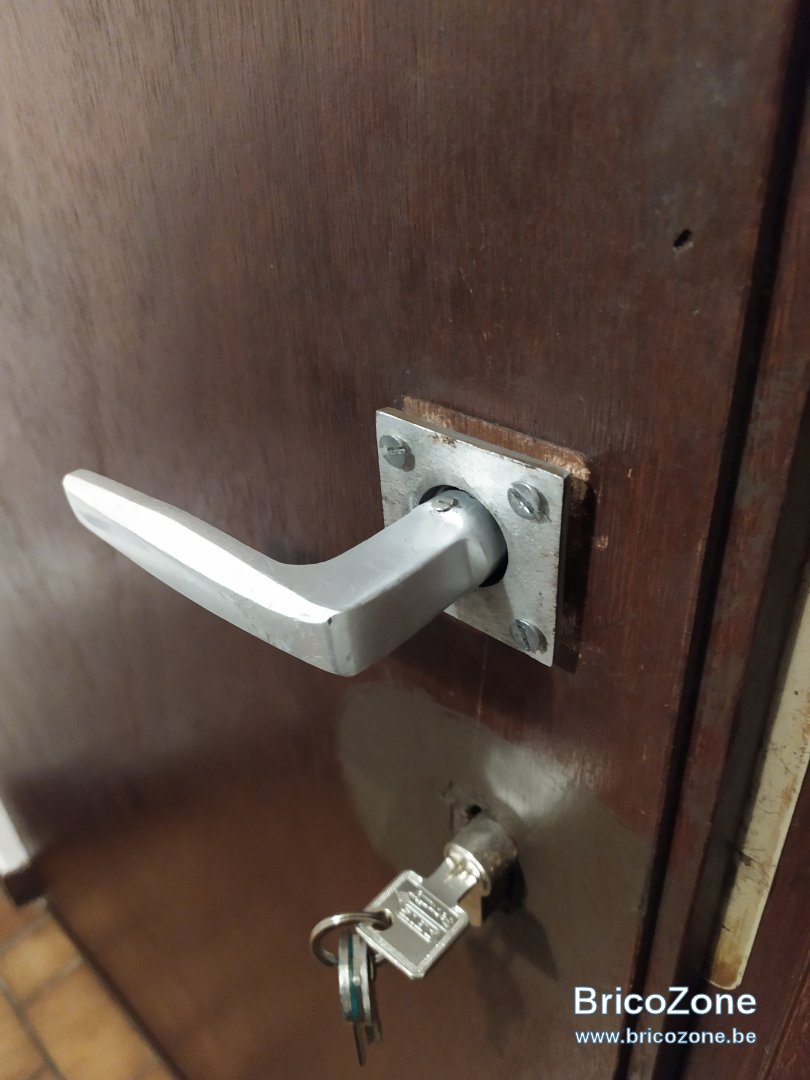

    Et une photo finale...

    Merci a tous pour votre aide en tout cas


    entre2o , 10 Décembre 2019
    #15
