Changer tuyaux radiateur en fonte

Bonjour,

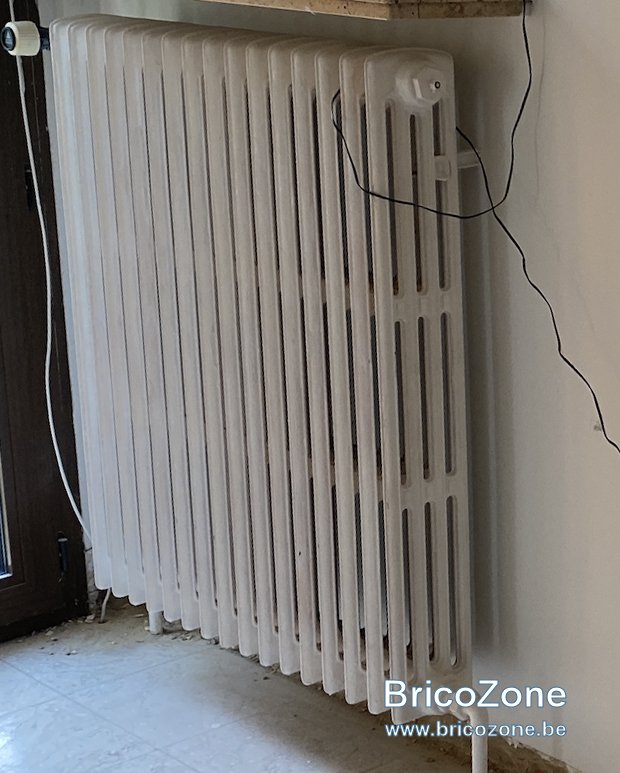

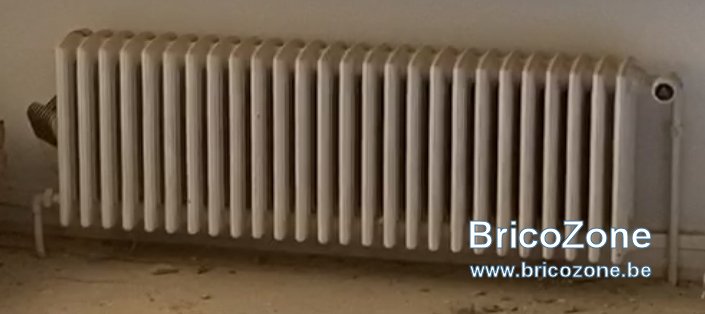

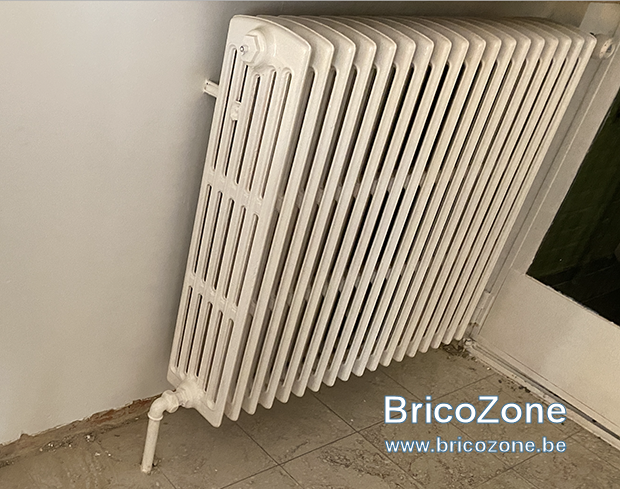

Je suis en train de rénover le système de chauffage chez moi. J'ai 11 radiateurs de différentes tailles en fonte et une chaudière gaz au sol de 36kw (Ecovit VKK 366/4). L'ancien propriétaire a remplacé la chaudière mazout par une au gaz sans changer la tuyauterie.

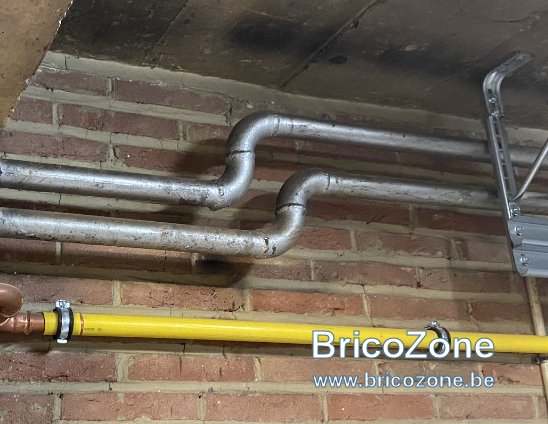

Actuellement, deux gros tuyaux de 1"1/2 (40-49) en acier partent de la chaudière et fais le tour de la maison sans isolation. J'aimerais changer pour du alpex isolé.

Vous en pensez quoi des diamètres de tuyau et si c'est suffisant pour alimenter des radiateurs en fonte car j'ai vu personne qui utilise des alpex avec de la fonte.
Ils sont alimenté en 1/2 (15-21) ou 3/4 (20-27) acier suivant leur puissance (+- 2000w à 3500w)

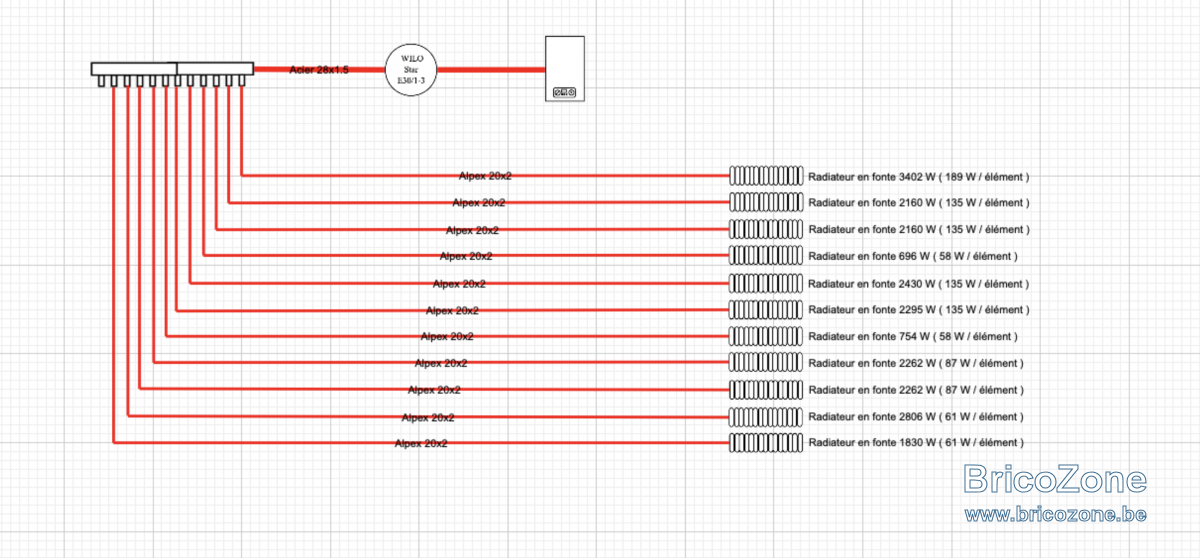

Option 1 : 1 collecteur général

Chaudière --> collecteur 1" --> alpex 20 indépendant vers chaque radiateur (11 au total)

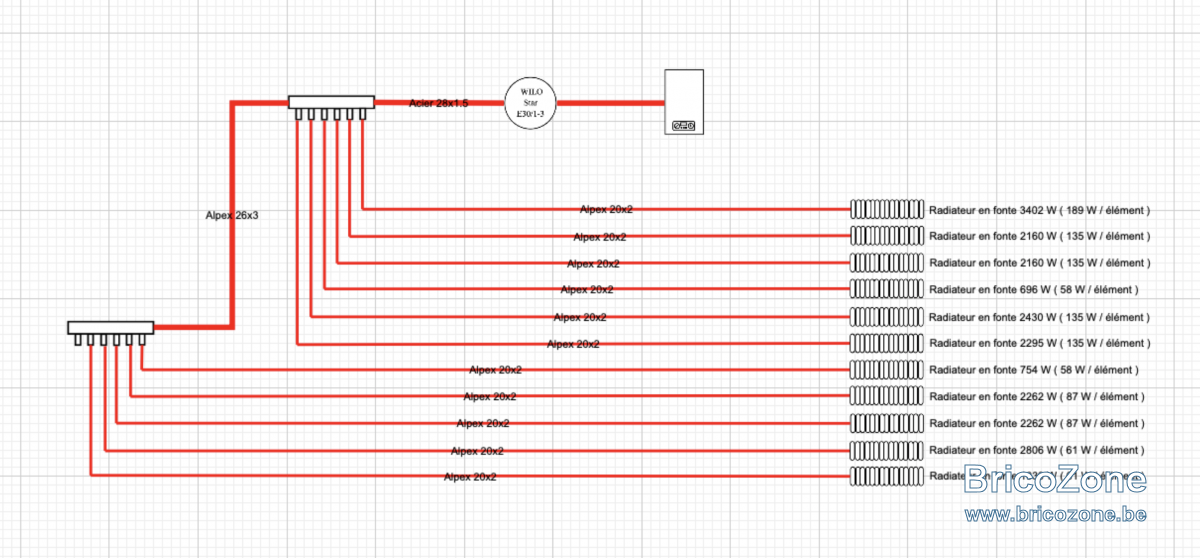

Option 2 : 1 collecteur par étage

Chaudière --> collecteur 1" (étage 1) et alpex 20 vers chaque radiateur (6 au total)
--> collecteur 1" (étage 2) et alpex 20 vers chaque radiateur (5 au total)
Alpex 26 entre les collecteurs.

Maison 3 façades non isolé, murs 28cm brique pleine, année 60, PEB G.

Merci

Salut,

Pour les diamètres il faut faire un schéma et y mettre la puissance véhiculée sur chaque tronçon, il faut aussi voir la chute de température attendue dans les radiateurs (généralement on part sur 20° de chute).

Avec ces infos tu peux en déduire le diamètre des tubes.

Et vérifier que le circulateur est capable d assumer cette reduction de diamètre

Concernant les puissances, j'ai 13143w au 1er étage et 9914w au 2e étage pour un total de 23kw avec la chaudière de 36kw qui se trouve au RDC.

Pour être tranquille, j'ai choisi du alpex 20 vers chaque radiateur parce qu'il peut transporter +-9500w en ∆20°.

La question que je me pose surtout si c'est suffisant au niveau débit etc pour les radiateurs en fonte car ils ont une plus grande capacité d'eau et les anciens tuyaux acier connectés aux radiateurs sont plus gros (1/2 et 3/4)

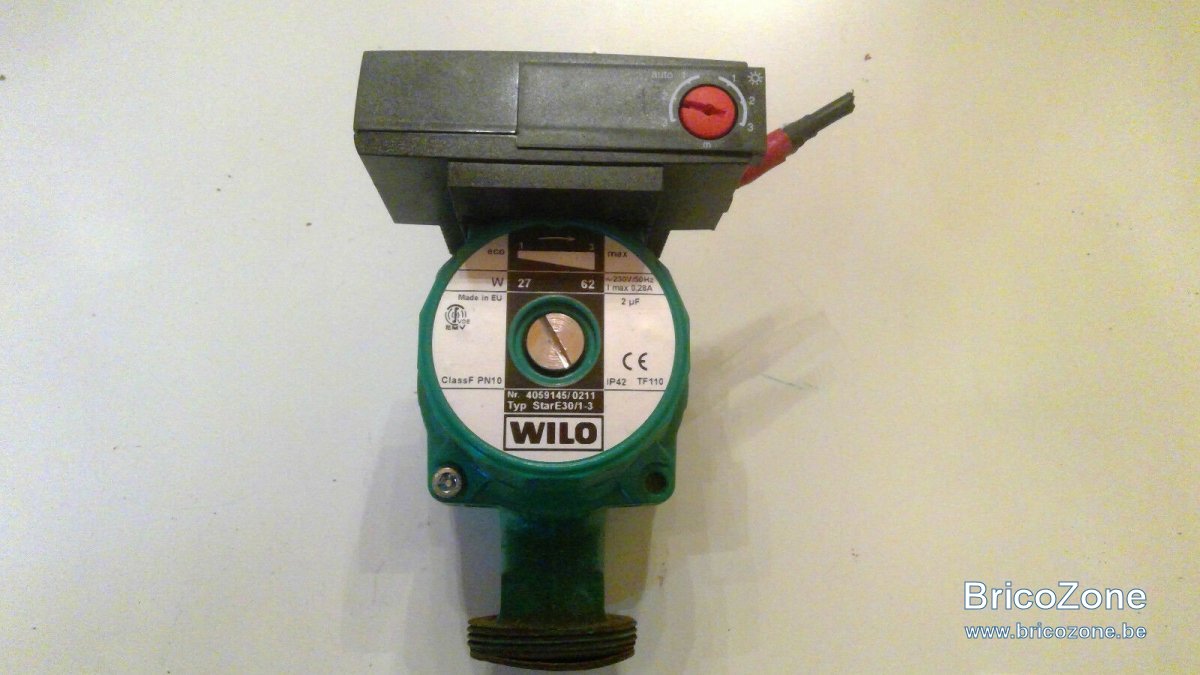

Mon circulateur c'est un Wilo Star E30/1-3. Il y a 3 vitesses possibles.
Caractéristiques techniques
• Débit max : 3,5 m3/h

Y a t-il une raison particulière pour passer en alpex ? Isoler correctement le tuyau de distribution serait probablement l'investissement le plus rentable non ?

Effectivement d'un point de vue financier isoler l'existant est sans doute le moins cher.

Si tu changes quand même le tout, pour moi tu peux mettre à partir de ton/tes collecteur(s) du 16x2
De la chaudière au collecteur, le 26x3 risque d'être un peu juste pour moi il faut du 32x3

Si tu le fais en 2 collecteurs, tu pourrais faire 32x3 -> té 32/26/26 qui mènent vers tes 2 collecteurs, surtout pas mettre les collecteurs les un derrière les autres quand il sont éloignés, l'équilibrage sera plus dur à faire.

Pour moi c'est bien mieux de conserver les tuyaux et les beaux radiateurs existants. Isoler toutes les longueurs de tuyaux, bien sûr. Et si l'on veut gagner quelques euros en électricité, placer un nouveau circulateur automatique à la place de ce vieux Wilo. Aujourd'hui les circulateurs doivent être à vitesses automatiques, pour économiser l'électricité... parait-il ;-)

Il y a plusieurs raisons. On ne souhaite pas chauffer toute la maison. Je veux faire du multi zones avec la domotique et ce n'est pas top avec un réseau bitube. L'autre problème est que les tuyaux passent aussi dans la chape etc via des zones non chauffée, du coup impossible d'isoler sur toute la longueur.

La sortie chaudière est déjà en acier Mannesmann 28x1,5. C'est 25mm de diamètre intérieur contre 26mm avec l'alpex 32 mais les raccords sont plus larges au niveau des passages. Je pense laisser cette partie jusqu'au premier collecteur. Il me reste plus qu'à choisir entre les deux options.

D'après la doc, le circulateur est automatique. Conseillez-vous un autre modèle ?

- Variation de la vitesse en continu
: variation de la pression différentielle intégrée pour adaptation de la puissance en continu ∆p-cv

- Ralenti de nuit automatique avec fuzzy-logic “Autopilot".

https://www.motralec.com/public/fichiers/docs/Wilo_Star_e.pdf
