plan de circuit chauffage

chillibamilli

• 5 Décembre 2025

• #1

Bonjour,
Je suis entrain de planifier l'installation de ma chaudière dans ma maison de 3 étages (rdch plus 3)

La chaudière ca se trouver au grenier et il y aurais 3 radiateur par étage.

Je pourrais prévoir trois systèmes d'installation.

1. en étoile
un collecteur au grenier et chaque radiateur a son départ et retour le tout en 16mm alpex
sur ce système je me demande si le radiateur du rdch ne sont pas trop éloigné ??

2. en parallèle
je place par étage un collecteur qui est alimenté en parallèle par un alpex 26mm, et de ce collecteur je parts au radiateurs
sur ce système je me demande si j'ai pas des pertes de charges sur le collecteur tout en bas et comment régler le tout...

3. en étoile jusqu’au collecteur d'étage
un collecteur au grenier qui allimente les collecteurs des étages en 22 et des collecteur d'étage je part en 16 jusqu’au radiateurs
sur ce système je me demande si il y a pas trop de collecteurs

je serrais ravis d'entendre vos suggestions !

merci
daniel



neuneu

• 6 Décembre 2025

• #2

Simplement 1 collecteur par étage et les 3 en série.



chillibamilli

• 6 Décembre 2025

• #3

merci pour la réponse!

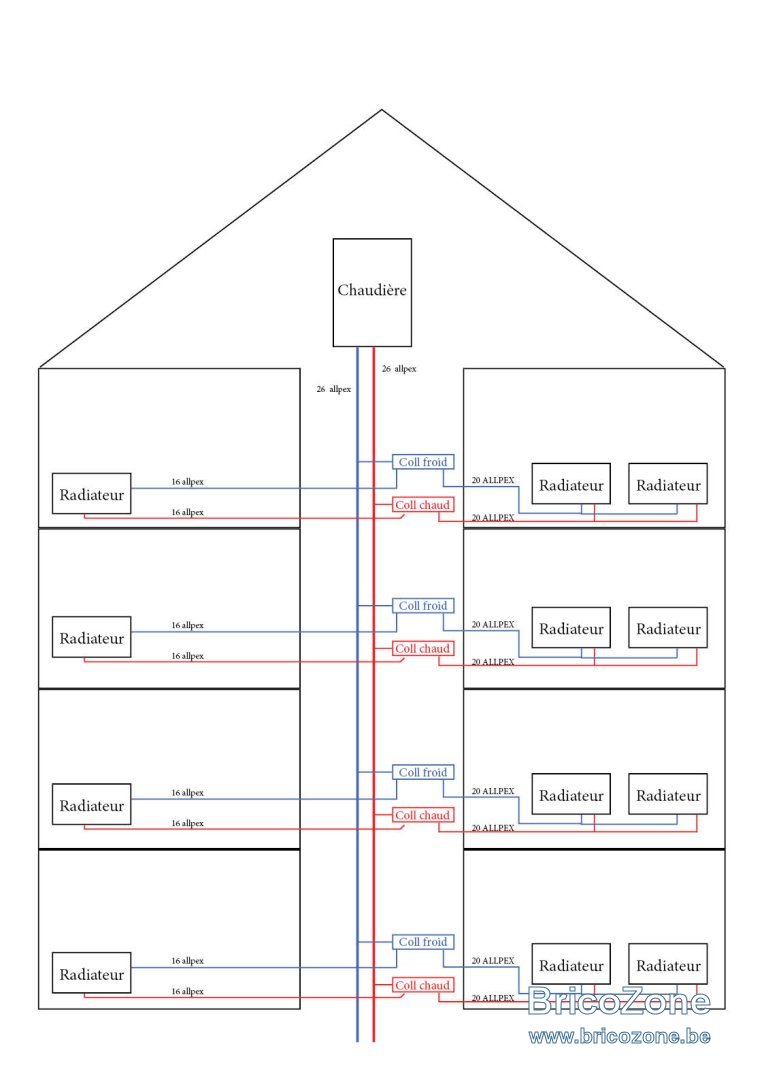

Si je comprends bien ça

devrais alors avoir cette forme.

Maintenant je me pose encore si les diamètres sont bons ?
Et le réglage on fait alors à chaque radiateur ou au collecteur ?

merci d'avanve



neuneu

• 6 Décembre 2025

• #4

Le flux doit passer dans tout le collecteur.
Ici c'est pas le cas !
16 jusqu'à radiateurs
22 en colonne

Les chaudières ont des sorties 3/4



chillibamilli

• 7 Décembre 2025

• #5

Merci pour la réponse! j'ai un peu du mal à comprendre par-contre.
Tu veux dire sur les collecteurs sur la colonne je rentre avec du 22 d'un côté et je sort de l'autre côté ?
Quelle différence fait ça si j'ai un aller et un retour ?

Bien noté pour le 22 en colonne je vais prendre du 22 mannesmann ou cuivre si je me souviens bien les sorties des vaillant de chauffage sont en 22 mm



Da05

• 7 Décembre 2025

• #6

neuneu a dit:

Le flux doit passer dans tout le collecteur.
Ici c'est pas le cas !
16 jusqu'à radiateurs
22 en colonne

Les chaudières ont des sorties 3/4

Cliquez pour agrandir...

Pq?
Son montage est bon.
Juste voir si point de vue débit, le 26 est suffisant



neuneu

• 8 Décembre 2025

• #7

j'aurait fait des collecteurs à flux traversant.
Mais tu es plus spécialiste que moi dans ce domaine



Da05

• 8 Décembre 2025

• #8

neuneu a dit:

j'aurait fait des collecteurs à flux traversant.
Mais tu es plus spécialiste que moi dans ce domaine

Cliquez pour agrandir...

Ben je vois pas pourquoi.
Point de vue perte de charge, mettre des collecteurs qui sont traversés c’est le pire.

un montage comme il propose, permet un meilleur équilibrage



chillibamilli

• 8 Décembre 2025

• #9

merci pour la réponse !

L'équilibrage se ferra ensuite sur les radiateurs j'imagine ? pas sur les collecteurs comme avec le chauffage au sol ?



Da05

• 8 Décembre 2025

• #10

chillibamilli a dit:

merci pour la réponse !

L'équilibrage se ferra ensuite sur les radiateurs j'imagine ? pas sur les collecteurs comme avec le chauffage au sol ?

Cliquez pour agrandir...

Oui. Si besoin, on peut jouer avec le réglage sur les vannes



LoneWulf

• 9 Décembre 2025

• #11

Il faudrait les puissances des radiateurs et le régime de température cible pour vérifier si les diamètres sont suffisants (surtout le 26, le reste peu probable que ce soit sous-dimensionné).
Ne pas oublier de faire à minima une partie en cuivre ou acier en sortie de chaudière.



chillibamilli

• 9 Décembre 2025

• #12

Merci pour les réponses!
Si je mesure les sorties de la chaudière que je veux acheter is sont à 22mm en cuivre. (vaillant ecotec plus 32 kw)
22 extérieur et donc 20 intérieur et le cuivre 22 à aussi un intérieur de 20.

Ou est-ce que je me trompe dans qqch ?

Les radiateurs en tout font faire 25000 kw grand max


Et pourquoi à minima une partie en cuivre ? le kit des sorties sur le vaillant est en cuivre ça suffit ?



melocake

• 9 Décembre 2025

• #13

chillibamilli a dit:

le kit des sorties sur le vaillant est en cuivre ça suffit ?

Cliquez pour agrandir...

oui (en tout ca c'est ce qui est fait chez moi)



LoneWulf

• 9 Décembre 2025

• #14

Si il y a un kit de sortie, pas de soucis, une idée du régime de température cible ?



chillibamilli

• 9 Décembre 2025

• #15

Je dois avouer que je me suis pas posé cette question... à prioris c'est des radiateurs neuf et un systeme neuf donc 60 dégrées



LoneWulf

• 9 Décembre 2025

• #16

Si on part sur une différence de température de 20° entre aller et départ; tu peux faire 'passer' ~ 26kW de puissance dans du 26x3 *mais* tu va avoir des bruits de circulation entre la chaudière et le premier collecteur, voir jusqu'au second. Si ce n'est pas un souci, tu peux partir sur du 26 sinon il faudrait viser du 32 jusqu'au second collecteur.

Si on part sur une différence moindre, on y est plus pour un Δ de 15° il faudra impérativement du 32

Pour Δ de 10°, tu peux oublier, on arrive à des diamètres qui ne sont plus accessibles et travaillables sans être équipé en conséquence.
