Chaudière: çà ne circule pas apparemment....

M

Misterbean

• 23 Octobre 2023

• #1

Bonjour,
Voilà l'automne qui s'installe et la réactivation du chauffage s'impose.
Voici mon problème à résoudre:

* Chaudière Viesmann au gaz type Vitodens, réactivation ce jour en "demandant" une T° de 23C° afin de tester et purger les radiateurs (tous ouverts à fonds).
La chaudière s'enclenche, monte en T° ensuite le brûleur s'arrête afin de "distribuer ", le circulateur semble tourner correctement, il est très très chaud. La pression est entre 1.5 et 2.0 bar sur le manomètre (il y en a 2: un dans la chaudière, un en dehors, les 2 sont cohérents (2 bar max)
Par contre les tuyaux au départ de la chaudière vers circuit de chauffage sont au mieux tiède voire un peu plus loin froid. Les radiateurs restent froids.
Après qq heures, la T° de la chaudière diminue lentement, le bruit du circulateur est toujours enclenché, le circulateur est très chaud mais le corps interne de la chaudière (sous le capot) moins chaud que le circulateur.
Je conclus (mais ne suis pas expert) , que l'eau chaude ne circule pas dès le départ du circuit, que c'est peut-être le circulateur bloqué ? ou un clapet antiretour collé ? ou autre ?

Quelqu'un pourrait m'indiquer comment résoudre ce problème ou au moins fermer des portes de défaillances ?

D'avance merci !
MB



kenny82

• 23 Octobre 2023

• #2

Le circulateur ne semble pas tourner si il est bouillant
Eteindre
Attendre son refroidissement
Puis ouvrir la grosse vis chromee en son centre si c est un modele ancien
De l eau va couler ( pas bcp) mais bouillante ou vapeur si le circulateur est bouillant
Derriere la vis se trouve l axe du circulateur
Cet axe est fendu pour qu un tournevis plat puisse le faire tourner manuellement pour le débloquer
Faire tourner 1 tour dans un sens 1 tour dans l autre

remonter la vis
Remettre en route
Ca doit distribuer l eau du chauffage



M

Misterbean

• 23 Octobre 2023

• #3

Merci pour cette recommandation.
Alors voici ce qui s'est passé:

AVANT de travailler sur l'axe du circulateur:

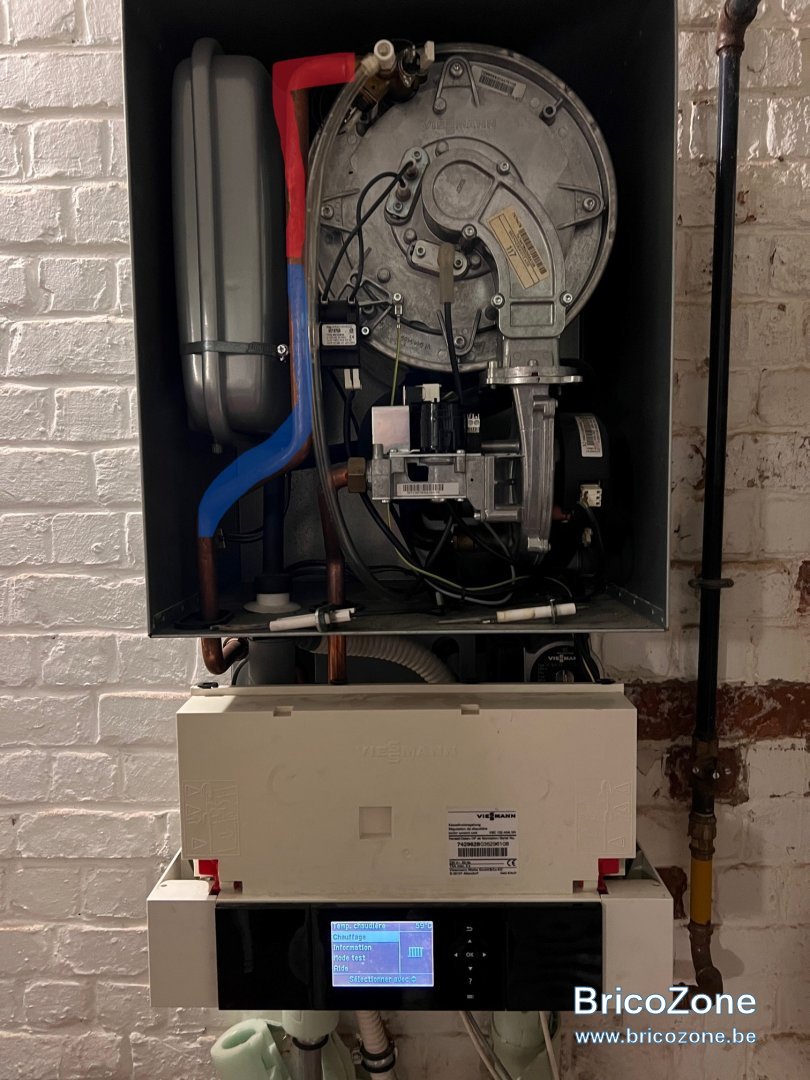

J'ai constaté que l'eau chaude semblait bloquée dans un tuyau à l'intérieur du corps de chausière (voir photo).
Cette photo représente en rouge ce qui était chaud (pas bouillant) et ensuite cela devenait froid en sortie vers circuit, comme si un bouchon s'était formé au milieu du tuyau. A noter que la T° de chaudière ne montait pas au dessus de 63C°.

APRES avoir agi sur l'axe:
* J'ai retiré la vis chromée et ensuite tourner l'axe, il tournait bien et pas de "boue".
En réactivant la chaudière et très (très) rapidement, le même tuyau est devenu très vite bouillant et en sortie le réseau chauffait . Yes ! nous y sommes donc ! ?

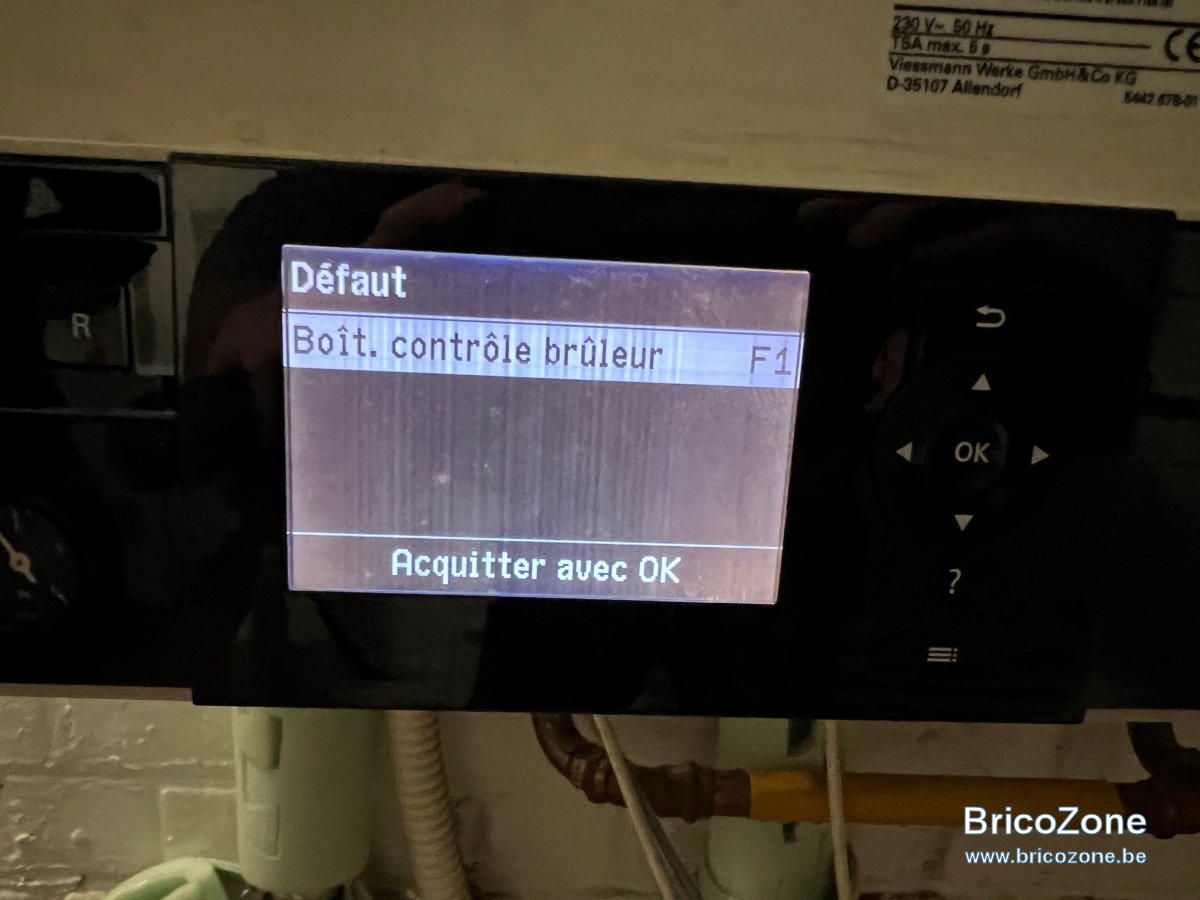

Et bien non,.... au bout d'1-2 minute, erreur F1 "boitier controle bruleur en sécurité" (photo 2) et pas moyen de faire un reset.
A noter que cette fois-ci la T° de chaudière est montée très rapidement à 100C° (et puis mise en sécurité).

Que s'est-il passé ?

D'avance merci pour vos retours.

MB



kenny82

• 23 Octobre 2023

• #4

Elle a arrêté la chaudiere car elle a vu une surchauffe
Et a bloque le bruleur
Elle ne redemarrera qu apres acquitement de l erreur et appuis sur reset sous le volet noir a gauche de l ecran



kenny82

• 23 Octobre 2023

• #5

C est une chauffage seul ou une chauffage et ecs instantanée?

si instantanée alors possibilité que la vanne d inversion soit bloquée en ecs et ne revienne pas en position chauffage



M

Misterbean

• 23 Octobre 2023

• #6

C’est une chaudière Vitodens 100.
Chauffage et eau sanitaire mais ecs n’est pas branché, que chauffage est utilisé . Ou se situe cette fameuse vanne (au cas où ) ?

j’ai pu faire un reset après -+30min de refroidissement. Au redémarrage, montée rapide vers 110C et à nouveau mise en sécurité

d’autres idées ?

merci,
MB



kenny82

• 23 Octobre 2023

• #7

C est soit le circulateur bloqué ou dont la volute est desacouplee du rotor
Soit la vanne d inversion qui est en position ecs meme en demande chauffage

elle se trouve juste sur l echangeur a plaque
Il y a un petit moteur pas a pas que tu entend en general grogner au redemarrage apres avoir couper le jus (2 -3 fois) c est lui qui replace la vanne dans la bonne position



kenny82

• 23 Octobre 2023

• #8

Mais si vanne d inversion tout est bouillant
Le tuyau n est pas juste bouillant a la sortie puis froid apres



M

Misterbean

• 23 Octobre 2023

• #9

Merci.
L option 1 me semble intéressante.
—> la volute est desacouplee du rotor.
Car en faisant tourner l helice à l intérieur du circulateur, il pouvait bouger un peu d’avant en arrière apparement (je pouvais pousser la petite visse vers l interieur et ensuite elle semblait revenir vers moi).
Si c est ça, peut on reparer?

merci
MB



kenny82

• 23 Octobre 2023

• #10

Nope

continue a faire tourner a la main
A vide
Puis si necessaire lors de son fonctionnement
2 solutions soit le tourne vis ripe car le rotor tourne soit tu te fais mal au poignet quand tu auras tourné et que le moteur reprendra le dessus
Attention aux brulure aussi (110degres…)



M

Misterbean

• 23 Octobre 2023

• #11

Ok merci, je vais essayer ça demain .
A suivre….



M

Misterbean

• 4 Novembre 2023

• #12

Sorry pour la réponse tardive.
Conclusion : le circulateur semble être à l'origine du problème, il "tournait dans le vide" apparemment.
J'ai dévissé la vis centrale du circulateur (à l'arrêt), tourner droite + gauche qq fois la vis intérieure, revissé le tout, relancer la chaudière, "tapoté qq fois sur le circulateur et il s'est "réveillé".



kenny82

• 4 Novembre 2023

• #13

Ben voila…
