Chaudière gaz: sortie ventouse

Themax07

• 1 Avril 2020

• #1

Bonjour,

Nous venons de commencer notre chantier. Nous avons prévu de placer une chaudière gaz et de sortir en ventouse sur le pignon droit.

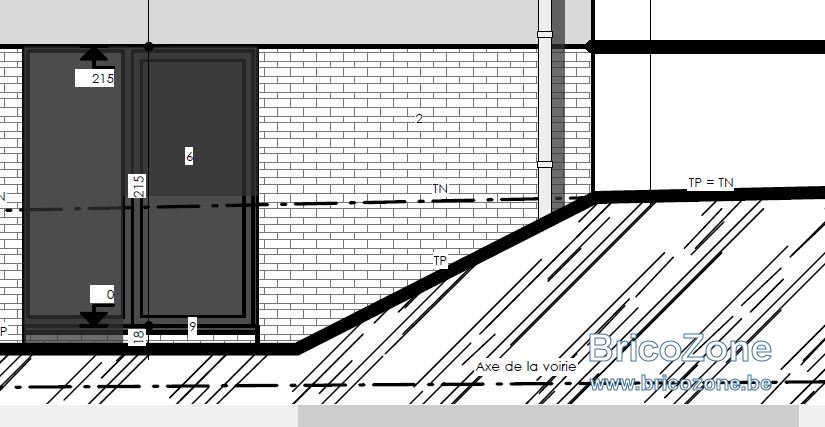

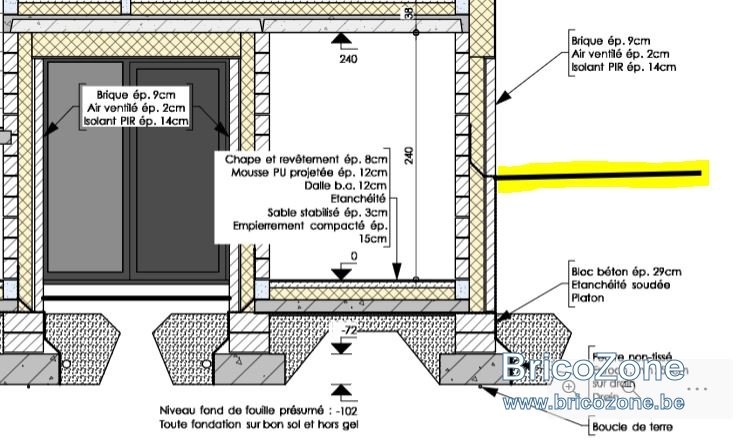

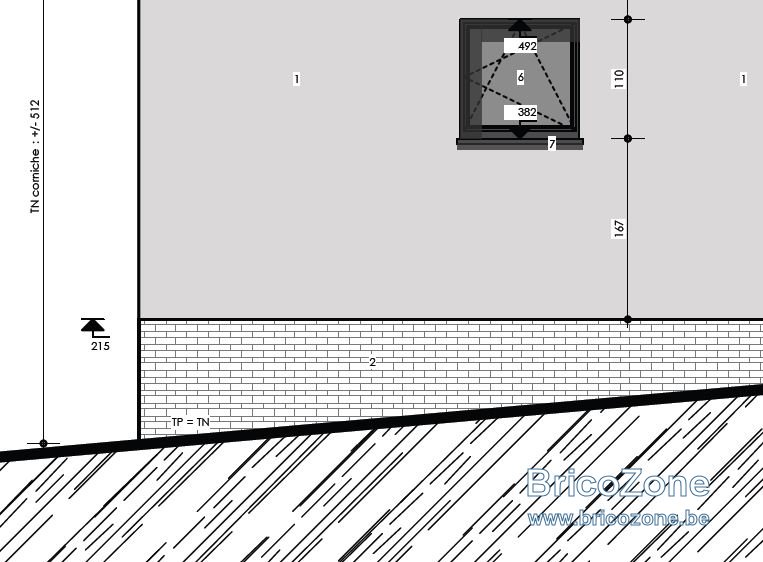

Comme vous pouvez le voir sur les illustrations ci-jointes, on ne dispose pas d'énormément de hauteur pour sortir à cause du talut montant sur le coté de la maison.
J'ai cru comprendre qu'on pouvait sortir à minimum 50 cm du sol avec un grille de protection. Pouvez-vous confirmer?
Esthétiquement parlant, je me demande s'il ne serait pas préférable d'avoir cette ventouse enterrée dans une cour anglaise, est-ce une solution envisageable? Y a-t-il des dimensions à respecter dans ce cas?

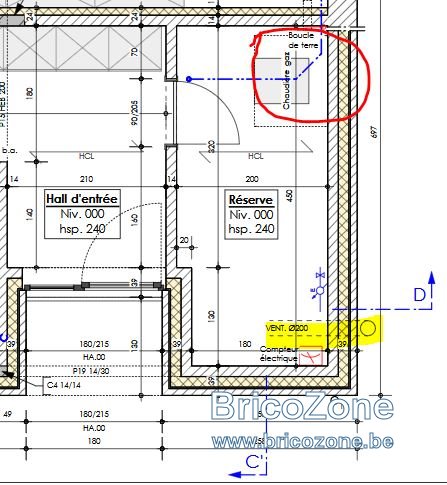

Seconde question. Notre architecte a prévu une aération de 200mm dans la réserve où sera placé la chaudière. Dans le cas d'une sortie en ventouse, le système est donc étanche, pouvez-vous me confirmer que cette ventillation peut-être supprimée? Nous avons décidé s'isoler cette pièce pour ne pas perdre des points PEB, je trouve dommage d'aller trouver l'enveloppe comme ça...

Merci d'avance pour vos éclaircissements.

Maxime



Da05

• 1 Avril 2020

• #2

Elle sortirait où exactement? Pas très claire.
Faut voir si il y a une fenêtre ou pas, faut calculer le facteur de dilution (vu qu’il y a un permis) et regarder par rapport au schème de l’ARGB.
Minimum 50cm du sol.

Pignon? Il donne sur quoi et où? Si mitoyen interdit



Themax07

• 1 Avril 2020

• #3

Nous pensions la faire sortir dans la zone représentée en rouge sur cette vue.
Le pignon donne sur une bande de pelouse de 4m de large avant le terrain voisin.

J'ai oublié de précisé que ce serait du gaz propane et non du gaz naturel, je ne sais pas si le règlement diffère.
Merci.



Da05

• 1 Avril 2020

• #4

Le règlement est le même.
Faut voir avec les fenêtres (calcul de dilution)



Themax07

• 1 Avril 2020

• #5

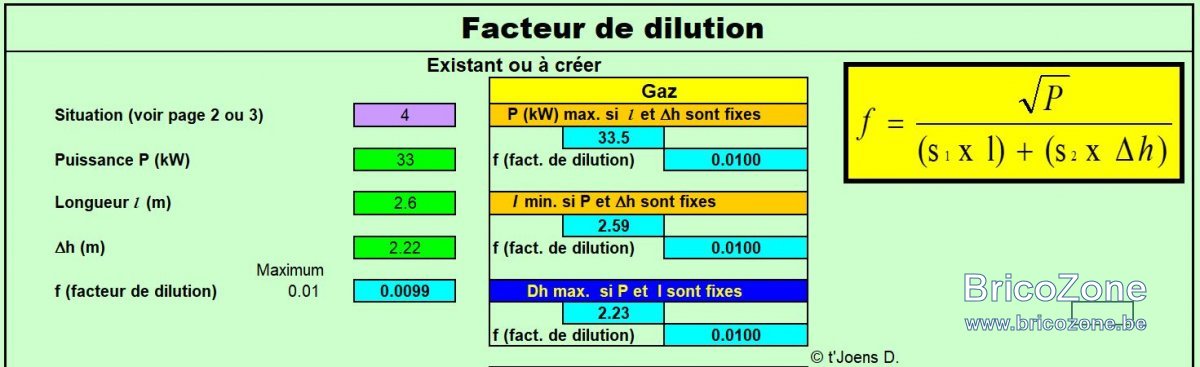

Voici une simulation estimée avec les cotes disponibles et une puissance présumée. Si j'ai bien compris chaque champs, devrait y avoir moyen de faire pour que ça passe.

Auriez-vous une réponse à mes autre questions (ventillation et cour anglaise pour cacher la ventouse)?
Merci.



Da05

• 1 Avril 2020

• #6

La ventilation sert peut être à autre chose,
La cour anglaise faut voir le schéma



LoneWulf

• 2 Avril 2020

• #7

D'un point de vue purement esthétique ne serait-il pas possible de faire monter le double conduit en toiture ?



Dehix

• 2 Avril 2020

• #8

Themax07 a dit:

Seconde question. Notre architecte a prévu une aération de 200mm dans la réserve où sera placé la chaudière. Dans le cas d'une sortie en ventouse, le système est donc étanche, pouvez-vous me confirmer que cette ventillation peut-être supprimée? Nous avons décidé s'isoler cette pièce pour ne pas perdre des points PEB, je trouve dommage d'aller trouver l'enveloppe comme ça...

Merci d'avance pour vos éclaircissements.

Maxime

Cliquez pour agrandir...

La ventilation n'est pas obligatoire avec les systèmes à ventouse et ce jusqu'à 70kw installé.



Themax07

• 6 Avril 2020

• #9

LoneWulf a dit:

D'un point de vue purement esthétique ne serait-il pas possible de faire monter le double conduit en toiture ?

Cliquez pour agrandir...

Sûrement, si. Est-ce que ce tubage peut monter en toiture via la gaine technique actuellement prévue au dessus de la chaudière? Donc en paralèlle de l'électricité et eau?



LoneWulf

• 6 Avril 2020

• #10

Je suppose que oui, je ne connais pas les normes belges à ce sujet. Probablement avec une cloison séparative dans la gaine technique entre le conduit et le reste. Attention il faut un double conduit concentrique si tu veux avoir sortie de fumée et entrée d'air combiné.

Attention le prix est sensiblement plus élevé qu'une simple ventouse !



Da05

• 6 Avril 2020

• #11

Themax07 a dit:

Sûrement, si. Est-ce que ce tubage peut monter en toiture via la gaine technique actuellement prévue au dessus de la chaudière? Donc en paralèlle de l'électricité et eau?

Cliquez pour agrandir...

Bien sûre en concentrique pas de soucis.
Faut juste bien se renseigner sur le diamètre en fonction de la hauteur
