Chaudiere Vaillant Ecotec

  • Forum Plomberie - Chauffage
  • Auteur du sujet Auteur du sujet Gege2053
  • Date de début Date de début
G

Gege2053

  • #1
Je viens d'acquérir une chaudière Vaillant Ecotec plus 306, et de la sonde Vaillant 306257. Selon le schéma je devrais raccorder la sonde sur la broche X2. Mais la sonde possède une connexion à embrocher, or je ne vois pas d'emplacement prévu, et en X2 je devrais enfiler les fils. Je ne crois pas que Vaillant n'ai pas prévu l'emplacement pour cette broche.
Quelqu'un peut m'aider à la raccorder?
Sur l'écran je n'ai pas le sigle de la production d'eau chaude sanitaire, et je n'ai que le radiateur. C'est normal tant que je n'ai pas raccorder la sonde du ballon?
J'attends de vos infos.

  • #2
Bonjour,

DANS la chaudière,.vous avez une petite fiche femelle ; là vous devez raccorder votre sonde boiler...

À ce moment là, la prise en charge sera signalée sur l'appareil...

Dernière édition:
  • #3

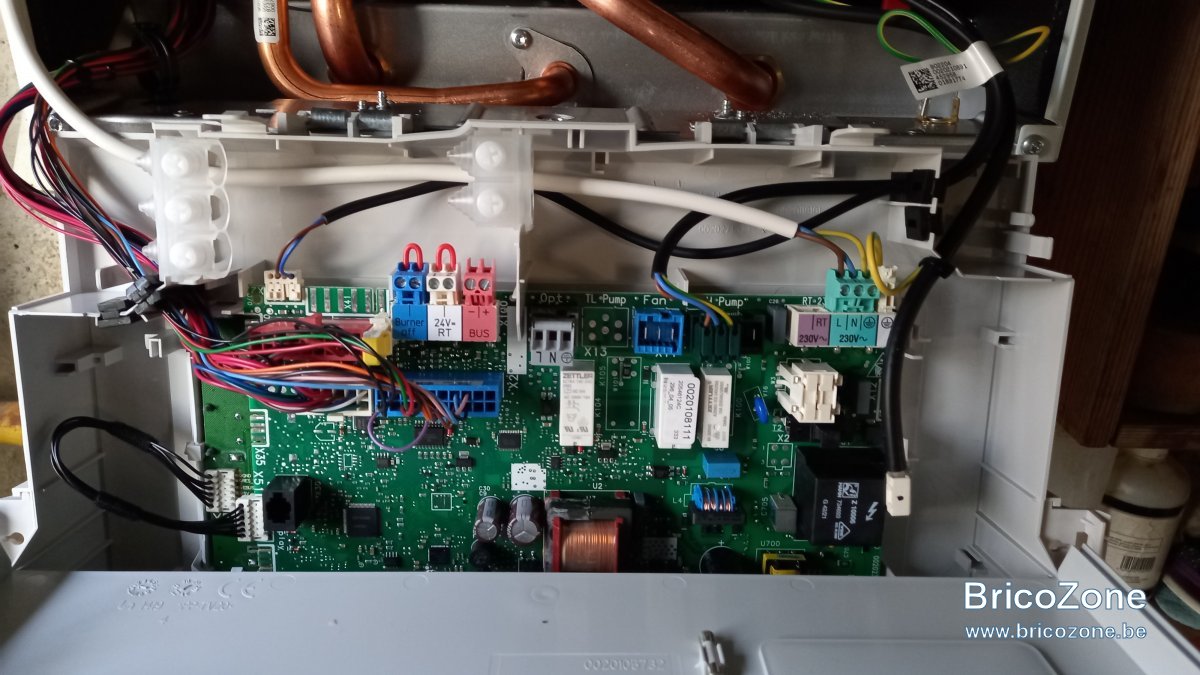

Merci pour votre rapidité. Mais je ne vois pas de fiche : unamused:, pouvez vous préciser ou elle se trouve? 20220327_191553.jpg Je vous joins une photo.

  • #4
La platine où se trouve la carte bascule et devrait vous laisser accès à l'endroit où est la fiche...

  • #5

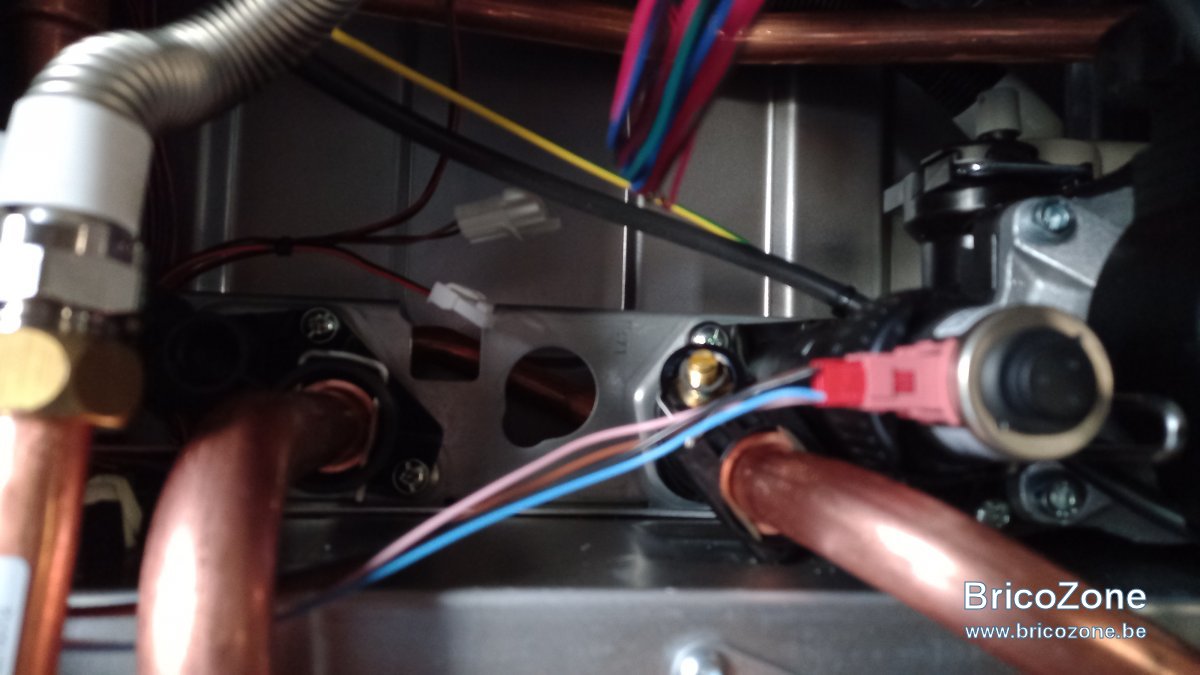

Je crois l'avoir trouvé, c'est bien la petite à l'arriere sur la ?:)20220327_192722.jpg

  • #6
Si la fiche de votre sonde est compatible, oui...

  • #7
Merci infiniment, Infinity 175. Quel pro. Ca fonctionne, et je vais pouvoir prendre une douche ce soir grâce à vous.:laughing:

  • #8
Pas de souci... ;)
Merci pour le retour et bonne douche!

  • #9
Vous pouvez peut etre encore m'aider pour raccorder le regulateur VRC700/4 et la sonde extérieur de chez Vaillant. Type de fil, de raccord, et ou les brancher?

  • #10
Le thermostat sur le port BUS... Cosse rouge.
Et la sonde dans le boîtier du thermostat...
Et le fil, du 0,75² suffit...

  • #11
Encore une précision, la sonde extérieure dans le multimatic ou dans la chaudiere directement?

  • #12
La sonde est raccordée au boîtier thermostat... Pas à la chaudière...

  • #13
Infinity175 a dit:
La sonde est raccordée au boîtier thermostat... Pas à la chaudière...
Cliquez pour agrandir...
La sonde extérieur c’est dans la chaudière avec la fiche mauve fournie avec le thermostat qui se met sur la carte .

  • #14

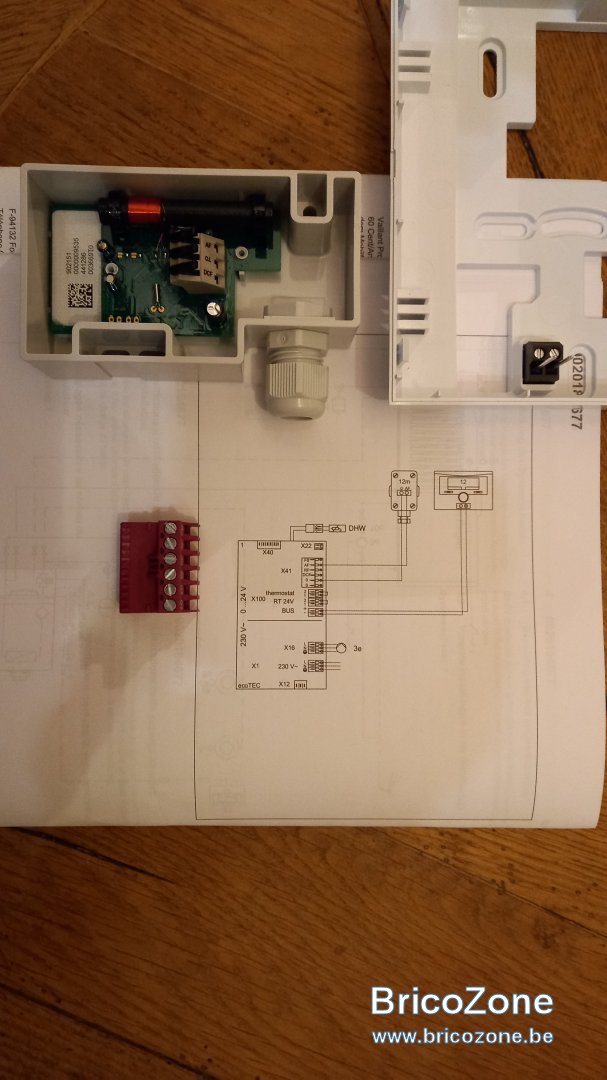

Si je comprends bien le plan Vaillant, la sonde se raccorde sur la fiche mauve, qui se glisse sur la carte de la chaudiere en raccord X41, et le multimatic dans le bus de la carte. La différence c'est que la feuille d'information qui accompagne le boitier sonde extérieure, renseigne le raccord par 3 fils. 20220327_221549.jpg

  • #15
Gege2053 a dit:
Si je comprends bien le plan Vaillant, la sonde se raccorde sur la fiche mauve, qui se glisse sur la carte de la chaudiere en raccord X41, et le multimatic dans le bus de la carte. La différence c'est que la feuille d'information qui accompagne le boitier sonde extérieure, renseigne le raccord par 3 fils. Voir la pièce jointe 113450
Cliquez pour agrandir...
Oui c'est cela...
J'avais buggé avec le raccord qui est avec le thermostat...

  • #16
La sonde 3 fils , le thermostat 2 fils

  • #18

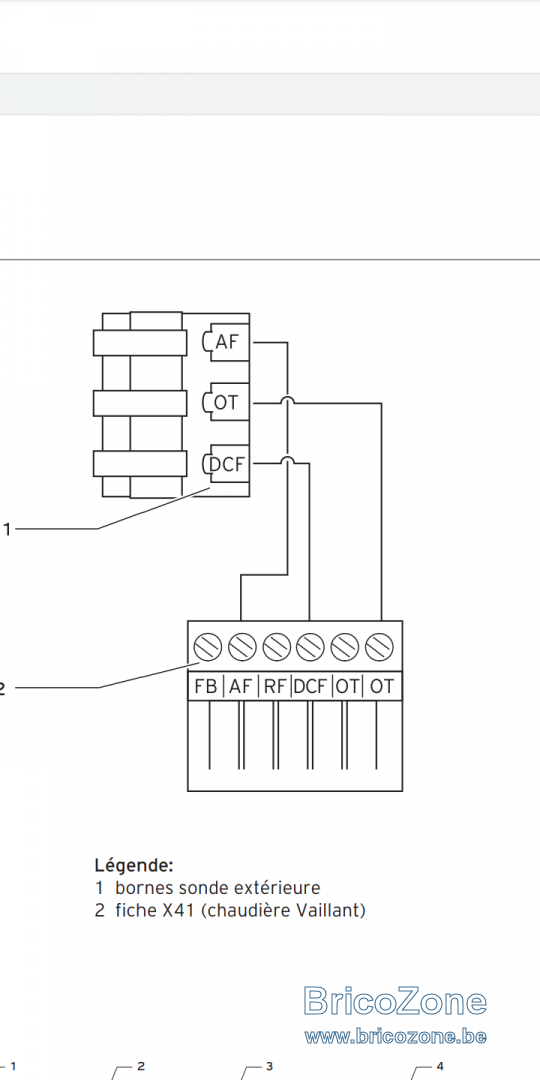

Voilà.le.raccord.en 3.fils


  • #19
ok, je finirai cela demain. Vos infos sont claires pour moi maintenant.
Encore un grand merci à vous deux.
Ah oui, la douche était bien bonne:joy:
