Circuit éclairage extérieur et conformité

Bonjour à tous,

je rencontre un problème épineux avec la mise en conformité électrique de la maison des mes parents et votre science pourrait m'aider. La maison date des années 40, rénovée au début des années 90. Depuis, des modifications on été faites ci et là. De manière générale, l'installation électrique tient la route, mais un point pose un souci majeur.

Il y a un coffret secondaire dans la buanderie protégé en amont (coffret principal) par un différentiel 0,03A et un disjoncteur général (dans le coffret) de 32A. Des disjoncteurs 20A protègent les machines à laver et le four et un 16A protège le circuit d'éclairage (non mixte) de la terrasse et du jardin. Une minuterie (dans le coffret) et in interrupteur permettent de gérer l'allumage automatiquement ou manuellement. Le câble est du 1,5mm² en sortie de minuterie vers l'interrupteur puis vers les points lumineux.

0,03A > 32A > 16A > minuterie > interrupteur > points lumineux.

Jusque là je pense que c'est correct, n'est-ce pas?

Là ou ça se complique, c'est que les points lumineux d'origine ont eté remplacés il y a des années par une prise donnant vers un réseau de multiprises et boites de derivation qui eclairent le jardin à l'aide de spots LED IP55 avec transfo. Le cablage est propre, pas enterré et avec de l'epoxy dans les boites de derivation.
Ca ne s'oxyde ni ne saute pas, mais je me retrouve avec une prise sur un circuit d'eclairage en 1,5mm². Ce cable est coulé dans le béton de la terrasse et tirer un nouveau cable 2,5mm² depuis le coffret est techniquement quasi impossible.

Est ce qu'une prise alimentant des points lumineux sur un circuit d'éclairage en 1,5mm² est totalement interdite?

Auriez-vous une piste ou une suggestion pour sortir de l'impasse?

Question subsidiaire: ces multiprises, boites de dérivation et spots ne faisant pas vraiment partie de l'installation, doivent-ils figurer sur les schemas?

merci d'avance,

Gilles

Bonjour,
Les circuits prises c'est maximum 20Am et section minimum 2.5².

Bonjour,
"Auriez-vous une piste ou une suggestion pour sortir de l'impasse?"

Remplacer la prise par une boite de dérivation.

Bonjour Gilles,

Le début du message était très bien, mais on ne peut pas transformer en circuit d'éclairage en circuit prise avec un 1,5mm2. (Même s'il n'y a que de l'éclairage dessus, ça reste une prise, et donc il faut du 2,5)

En plus prise/multiprise, ça fait bien bricolage.

Momo a la bonne idée :
Remplacer cette prise et multiprise par une boîte de dérivation, et l'installation sera conforme

Pour la question subsidiaire :
Tout ça fait partie de l'installation, et doit être sur le schéma.
(Ou alors vous alimenter via une fiche dans la prise initiale , qui doit être avec du 2,5, vu que c'est une prise. Mais c'est du bricolage)

Edmaison a dit:

Bonjour Gilles,

Le début du message était très bien, mais on ne peut pas transformer en circuit d'éclairage en circuit prise avec un 1,5mm2. (Même s'il n'y a que de l'éclairage dessus, ça reste une prise, et donc il faut du 2,5)

En plus prise/multiprise, ça fait bien bricolage.

Momo a la bonne idée :
Remplacer cette prise et multiprise par une boîte de dérivation, et l'installation sera conforme

Cliquez pour agrandir...

Merci à tous pour vos réponses.

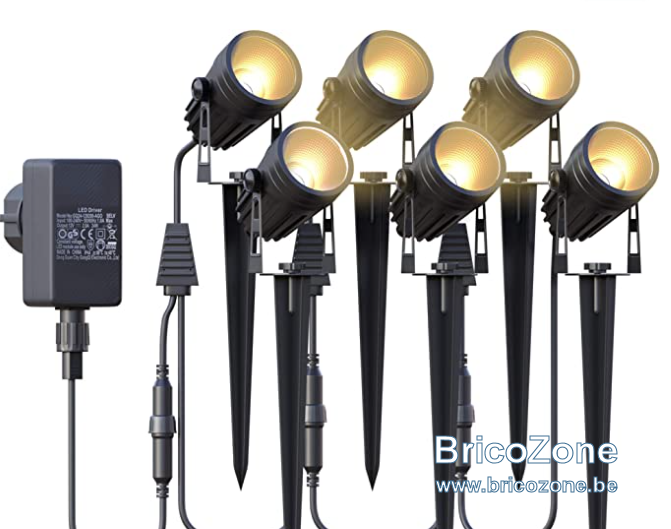

L'intention de mon papa n'était pas de transformer le circuit écalirage en circuit prise, mais de pouvoir placer et surtout remplacer ses points lumineux facilement. Il voulait des led avec indice IP (voir photo), comment brancher cela autrement que sur une prise? Il a toujours vu ça comme un circuit éclairage avec des lampes, peu lui importait comment elles étaient branchées. Je ne peux pas lui donner tort sur le fond...

J'avais bien pensé à la boite de dérivation, mais Il y a bien 8/10 points lumineux (avec prise) derrière la prise générale, ça ne fait que déplacer le problème un peu plus loin.

C'est donc fichu?

Il n'y a pas d'autres issues.

Et tirer un 3g2,5 depuis un autre circuit prise ? (Qui n'est pas déjà au max de 8 points)

Si tout l'éclairage extérieur part de la même prise comme dit plus haut, boite de dérivation et on déconnecte tout ce qui est derrière. Les prises suivantes ne faisant plus partie de l'installation ne doivent être ni signalées ni contrôlées.

Maintenant si l'inspecteur voit la magouille vous risquez un contrôle approfondi.

Edmaison a dit:

Et tirer un 3g2,5 depuis un autre circuit prise ? (Qui n'est pas déjà au max de 8 points)

Cliquez pour agrandir...

Excellente suggestion! Je pense que je vais devoir m'y résoudre, il y a un circuit dans l'atelier pas loin. On perdra la possibilité d'éteindre manuellement mais avec une bonne minuterie étanche ça pourrait le faire.

Quant au circuit en 1,5mm², on mettra une boite de dérivation et un point lumineux dessus comme à l'origine.

Merci à tous pour vos réponses!
