Salut ,
Comment représenteriez vous le cas de figure ou , il y a deux cables qui partent du coffret vers le même plafond salon pour former 3 zones = 3 points lumineux.
seulement les 3 points lumineux reprennent des phases des 2 câbles qui sont ponté sur un bornier dans le coffret .
Tout passe d'abord par une sortie dimmeur avant de repasser vers 3 sortie séparées (zone).
Je suppose que si une phase passe par un contact , on est obligé de le mettre comme pour le bureau ( 1 seul câble).

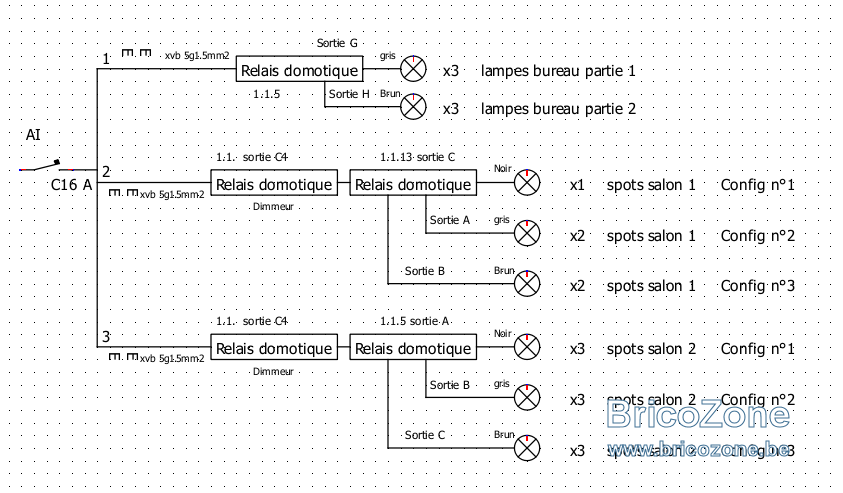

Proposition n°1

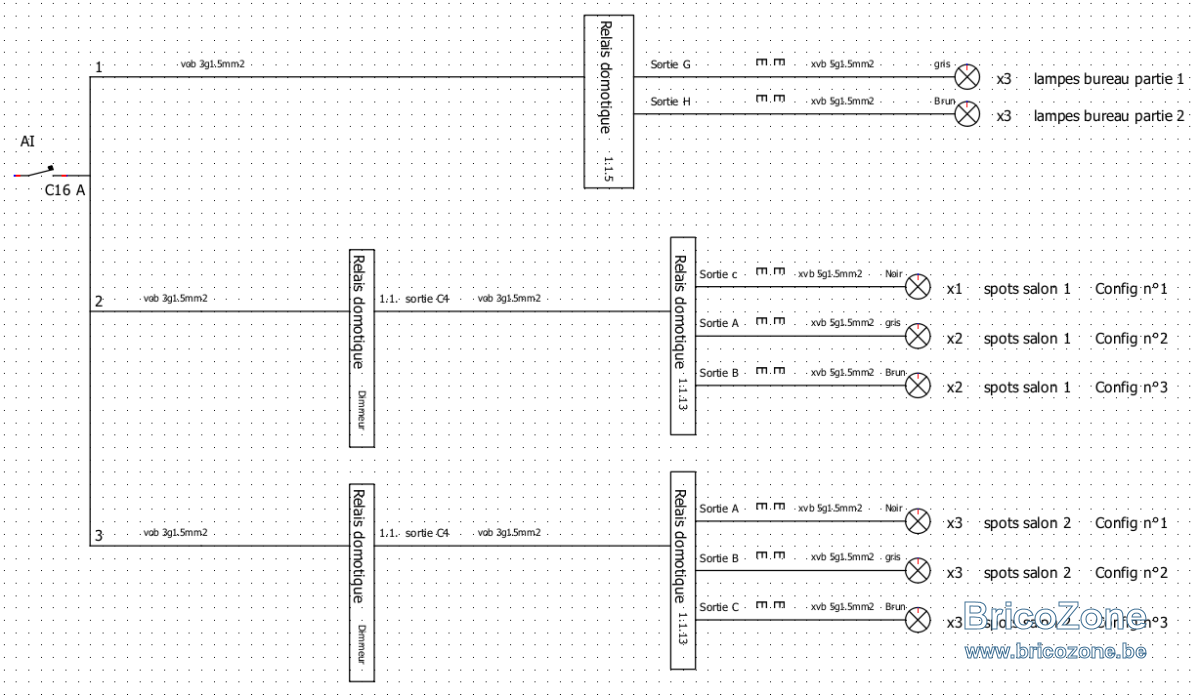

Proposition n°2

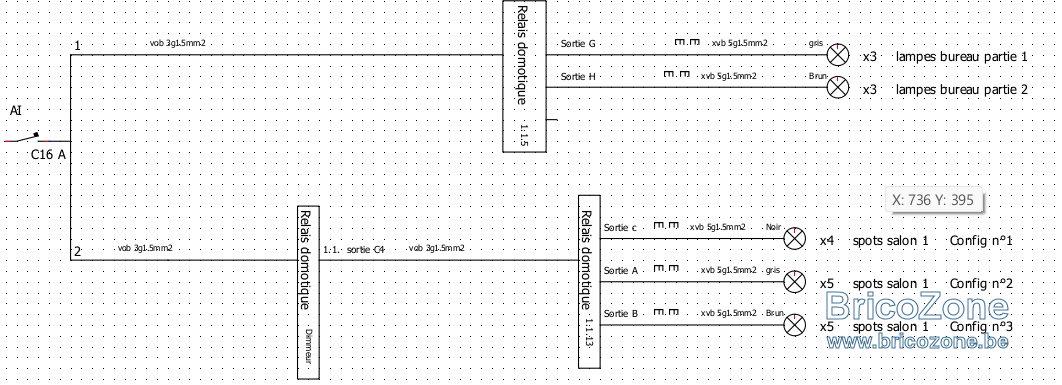

Proposition n°3 ( regroupement des 2 cables en n° 2 comme si il passait par un Boite de dérivation).
merci d'avance
