commande à distance volet électrique

Bonjour, j'ai un volet électrique (avec neutre) avec une commande manuelle, j'ai acheté chez amazon un interrupteur connecté pour pouvoir commander le volet
par wifi quand je vais en vacances. Le montage n'avait rien de spécial, j'ai fait un test en position manuel et le volet est monté de 10 cm seulement, j'ai remis l'ancien interrupteur.
et c'était la même chose, le volet s'arrête après 10 cm, j'ai dû changer le moteur (200€)
Je ne comprends pas ce qui s'est passé, j'ai retourné le module chez amazon, mais je n'ose plus réessayer avec un autre appareil sans connaitre la raison.

Auriez vous une explication ?

Merci

Claude

Bonjour,
Très certainement une erreur de câblage.
Ou du matériel non adapté.

Bonjour,
Merci de votre réponse.
Que me faudrait il exactement, j'ai lu sur certains sites internet qu'il fallait 2 appareils,
1 interrupteur connecté et une passerelle.
Pourriez vous me donner des précisions.
Merci
Claude

Je suppose que le volet fonctionnait avant l’intervention ?

Quelles sont les références de l’interrupteur connecté (pour un volet un modèle standard n’est pas recommandé et peut causer des dommages au moteur du volet, en traditionnel c’est pareil il faut un interrupteur spécial).

En supposant que le volet est simple (alimenté up/down) en 220 volt par un interrupteur spécifique volet.

Dans ce cas il faut un module de ce type (13 € , commande par Wifi, donc il faut du WiFi dans la maison, à noter la possibilité de commander aussi par des télécommandes 430 MHz si on ne veut pas se lever de son fauteuil et qu'on a pas son smartphone).

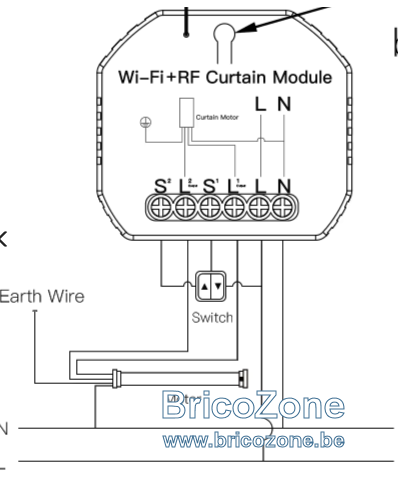

Le câblage est relativement simple, on place le module entre l'interrupteur manuel qui se raccorde aux bornes S1, S2 et L (phase) et le moteur qui est raccordé aux bornes L1 L2, le module est alimenté par les borne L et N

Donc

• S1 S2 entrée interrupteur manuel Up et Down
• L phase
• L1, L2 Sorties Moteur Up/down
• N Neutre

Avec les module WiFi pas besoin de passerelle, le fabriquant propose une connexion externe via le cloud (dans le cas de l'exemple Moes, Tuya smart Life).

Il y pléthore de module de ce type et a un peut tout les prix. Si besoin est, et avec les caractéristiques de tout les éléments, je peux vérifier la faisabilité.

Sinon il existe des modules avec l'interrupteur intégré auquel cas les interrupteur traditionnel ne sont plus nécessaires. Cette solution est souvent mieux car les interrupteurs traditionnels prennent trop de place dans les blochets et les modules ne peuvent y être installé.

Merci de votre réponse, ça fonctionnait avant l'intervention et ça fonctionne de nouveau avec le nouveau moteur
et l'ancien interrupteur.
C'est ce modèle que j'avais installé, acheté chez amazon:
https://www.amazon.com.be/dp/B09Q2S4FPS?ref=ppx_yo2ov_dt_b_product_details&th=1
Je préfère un module avec interrupteur intégré.
Donc je voudrais pouvoir actionner le volet quand je suis en vacances et pouvoir régler la hauteur d'ouverture.
Pourquoi parle t'on de passerelle sur certains sites ?
Merci

Bien, il n'y a pas de raison que cela ne fonctionne pas avec ce type d'interrupteur, il remplace le système mécanique. Maintenant la seule erreur possible est celle de mettre le neutre en lieu et place de la phase (à vérifier avec un multimètre), si le moteur s'arrête après 10 cm, il fonctionne, est-il équipe de fin de courses ? mécaniques ? électroniques ? cela restera un mystère, il faudrait investiguer la chose.

En ce qui concerne les passerelles.

En domotique, il y a plusieurs protocoles (langage de communication entre les appareils), Zigbee (radio. sur 2.4 GHz), zWave (Radio sur 868 MHz), X10 (sur modulation HF de courants porteurs), KNX (Paire cuivre, RF 868 et 915 MHz), DECT, WiFi ... et j'en passe. Les smartphones, Alexa, Siri enzovoort eux se trouvent sur le réseau Internet qui fonctionne sur le WiFi et/ou ethernet au niveau local.

Donc pour que le smartphone puisse parler au module de commande du volet, il faut bien qu'a un moment l'information puisse être traduite d'un réseau à l'autre et c'est la passerelle qui s'en charge. D'un côté elle est connectée a Internet et de l'autre au module de commande. A noter qu'un accès externe (via la 4G par exemple) demande d'ouvrir une porte dans le routeur qui accède à Internet -> brèche de sécurité.

Lorsqu'on installe un module qui se connecte au Wifi, généralement les fabricants proposent une solution sur le "cloud", qui peut parler au module via le Wifi. Cette solution est gérée par le fabriquant et ne demande aucune expertise à l'utilisateur. Par contre on est dépendant du cloud du fabriquant et cela ouvre aussi une entrée dans le réseau local -> brèche de sécurité.

Donc le module avec interrupteur intégré Maxio conviendrait ?
Il y a moyen d'ajuster la hauteur d'ouverture du volet ?
Bonne soirée

claude1945 a dit:

Donc le module avec interrupteur intégré Maxio conviendrait ?
Il y a moyen d'ajuster la hauteur d'ouverture du volet ?
Bonne soirée

Cliquez pour agrandir...

Ça devrait, c’est une fonction assez courante pour les pilotes de volet, avec plus ou moins de précision.

Bonjour,

"Bien, il n'y a pas de raison que cela ne fonctionne pas avec ce type d'interrupteur, il remplace le système mécanique. Maintenant la seule erreur possible est celle de mettre le neutre en lieu et place de la phase (à vérifier avec un multimètre), si le moteur s'arrête après 10 cm, il fonctionne, est-il équipe de fin de courses ? mécaniques ? électroniques ? cela restera un mystère, il faudrait investiguer la chose."

Le module a dû être correctement raccordé car après le problème j'ai désaccouplé le volet de l'axe,
celui-ci tournait alors normalement.
C'est avec la charge que le problème venait, comme si le moteur n'avait pas assez de force.

Pourriez vous me conseiller un autre modèle qui serait peut-être plus performant même s'il coute un peu plus cher.

Merci

Malheureusement non.

J'ai 15 interrupteurs Maxcio. Selon les dates d'achat, les versions matérielles et logicielles sont différentes.

• Les plus anciens ne gèrent que UP, Stop, Down. (achat en 2017)
• Les plus récents peuvent faire monter/descendre en tenant compte d'un pourcentage de course. (achat en 2022)
• Ceux entre les plus anciens et les plus nouveaux ont une puce wifi de moindre qualité.
• Ils sont tous gérés via Smart Life (sous Android, mais le programme existe aussi sous IOS).
  • Notez qu'il existe des dizaines de clones du programme Smart Life : chaque vendeur de modules utilisant l'api Tuya peut (faire) développer une version personnalisée qui pourtant gérera les modules des autres vendeurs. Si vous utilisez déjà un de ces clones, vos Maxcio ont toutes les chances de pouvoir être gérés par celui-ci.
• Il est possible de les gérer sans avoir besoin du cloud en passant par Home Assistant., sans avoir à les flasher Cependant, je ne l'ai jamais fait. La procédure de mise en place est "simple" mais nécessite d'intégrer chaque module séparément. La flemme de le faire.
• Défaut : les leds n'ont fonctionné que quelque temps sur beaucoup.

Attention : la programmation via le cloud et la commande "manuelle" via smartphone ne fonctionnent que si l'interrupteur est online. Pour palier ce problème, vous pouvez encoder les ouvertures/fermetures directement dans les réglages de l'interrupteur à des heures et des jours précis.
Ce n'est pas un problème "Maxcio" mais bien inhérent au système "Cloud".

Bonjour,
Merci de votre aide, c'est à moi de jouer maintenant.
