Domotiser volets electriques

  • Forum Electricité - Domotique
  • Auteur du sujet Auteur du sujet el_grom
  • Date de début Date de début
E

el_grom

  • #1
Bonjour à tous,

Je cherche à domotiser mes volets exterieurs filaires. (3 fils: alimentation, montée, descente)

Pour l'instant, mes volets ont un interrupteur Niko à côté de la fenetre (2 boutons: stop/start + haut/bas).

J'aimerais pouvoir les controler à distance cad les connecter au wifi et de là, pouvoir les faire monter descendre d'où je veux tout en gardant l'interrupteur opérationnel

J'ai trouvé ceci: BAIFULAI Module d'interrupteur intelligent WiFi pour volet roulant 2,4 GHz - Contrôle par application - Commande intelligente de volet roulant - Module intelligent pour rideaux de moteur de volet : Amazon.com.be: Bricolage

Sur le schéma, ca a l'air de répondre parfaitement au besoin mais je suis plutôt dubitatif sur le branchement et la manière de fonctionner.
- quid si l'interrupteur est sur "stop", est-ce que le controleur sait quand même forcer le "start"?
- quid si l'interrupteur est sur "monter" et que le module demande de descendre, est-ce que ca ne va pas envoyer du jus des deux côtés?

Si vous avez d'autres références, ca m'interesse :)

Merci!

  • #2
Perso, je ne cherche pas dans ton cas et te proposerais Niko Home Control pour câblage traditionnel :
- Hub intelligent,
- BP moteur
Bonne journée

  • #3
el_grom a dit:
Bonjour à tous,

Je cherche à domotiser mes volets exterieurs filaires. (3 fils: alimentation, montée, descente)

Pour l'instant, mes volets ont un interrupteur Niko à côté de la fenetre (2 boutons: stop/start + haut/bas).

J'aimerais pouvoir les controler à distance cad les connecter au wifi et de là, pouvoir les faire monter descendre d'où je veux tout en gardant l'interrupteur opérationnel

J'ai trouvé ceci: BAIFULAI Module d'interrupteur intelligent WiFi pour volet roulant 2,4 GHz - Contrôle par application - Commande intelligente de volet roulant - Module intelligent pour rideaux de moteur de volet : Amazon.com.be: Bricolage

Sur le schéma, ca a l'air de répondre parfaitement au besoin mais je suis plutôt dubitatif sur le branchement et la manière de fonctionner.
- quid si l'interrupteur est sur "stop", est-ce que le controleur sait quand même forcer le "start"?
- quid si l'interrupteur est sur "monter" et que le module demande de descendre, est-ce que ca ne va pas envoyer du jus des deux côtés?

Si vous avez d'autres références, ca m'interesse :)

Merci!
Cliquez pour agrandir...
je l'ai fait la semaine dernière

Shelly 2PM gen 2 dans mon cas, le gen3 est sorti mais je voyais pas l'intérêt vu le surcout

Même config: volets filaires et interrupteurs niko

  • #4
En lowcost super efficace :

Sonoff dual
https://www.sonoff.be/a-77256500/wi...veiller-le-courant-et-la-tension/#description
A prendre sur Aliexpress autour des 10€ avec un code ou l'autre ;)

Le top pour moi mais je ne trouve pas encore de revendeur,
https://www.tapo.com/fr/product/smart-switch/tapo-s112/

el_grom a dit:
- quid si l'interrupteur est sur "stop", est-ce que le controleur sait quand même forcer le "start"?
- quid si l'interrupteur est sur "monter" et que le module demande de descendre, est-ce que ca ne va pas envoyer du jus des deux côtés?
Cliquez pour agrandir...
Ta commande manuelle se cable sur les entrées du module. Je te conseille de le faire en fil souple avec des embouts.

Dernière édition:
  • #5
keeper a dit:
je l'ai fait la semaine dernière

Shelly 2PM gen 2 dans mon cas, le gen3 est sorti mais je voyais pas l'intérêt vu le surcout

Même config: volets filaires et interrupteurs niko
Cliquez pour agrandir...

Ca a l'air top! Merci!

Je viens d'en commander 2 du coup!

  • #7
ils sont au même prix

j'acheterais pas des trucs comme ça sur alie car aucune garantie que c'est pas une copie très low cost

  • #8
keeper a dit:
ils sont au même prix

j'acheterais pas des trucs comme ça sur alie car aucune garantie que c'est pas une copie très low cost
Cliquez pour agrandir...
C'est des vrais Sonoff sur Ali, aux mêmes normes, aucun risque. C'est juste que c'est vendu sans intermédiaires.

Mais à choisir, il vaut mieux un Shelly. L'idéal c'est qu'il soit "Matter". J'ai hâte que Tapo se lance sur le marché sérieusement.

En réalité cest toujours un ESP32 et 2 relais. Ce qui fait la différence c'est le prix, le support et surtout le logiciel.

Sinon tu prends un ESP32 C3 à 2€, un double relais à 2€ et une boîte électrique à 1€. Ça te fait le module pour 5€ :grinning:

  • #9
Dernière édition:
  • #10
Comme ça...


Des interrupteurs ne sont pas compatibles avec une domotisation... il ne permettent pas d'avoir une connaissance de l'état du circuit.

Pour ça, il faut des BP et un module de commande (genre, sonoff, yokis, niko, etc,...)




  • #11
C’est tout bon ça. Je viens enfin de comprendre certaines choses.

  • #12
flashman a dit:

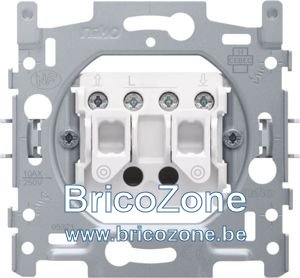

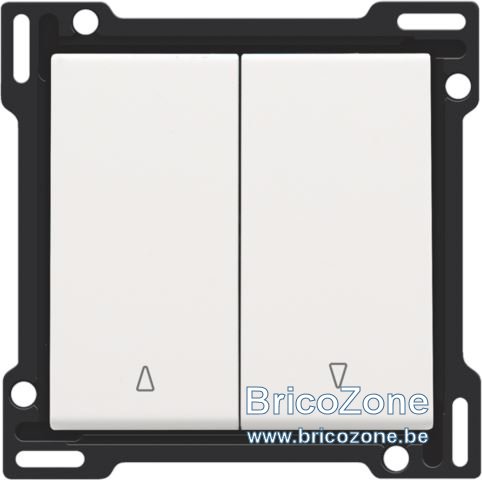

Quand on domotise des volets, on remplace d'office les interrupteurs par des boutons-poussoirs pour volets.
On ne réutilise pas les interrupteurs, ça crée forcément des conflits (comme vous avez mentionné).


Les boutons-poussoirs actionne le module, qui, lui, actionne les volets (du coups, pas de conflit).


https://gigatek.be/fr/niko-socle-po...xTYcbwpxEE4CbPvju4Oy02pH8GygdsrhoCxokQAvD_BwE



https://gigatek.be/fr/niko-set-bout...KdRjX1yyG4Moe9X6PGNPnwPFtX0ZH1WhoCPBgQAvD_BwE
Cliquez pour agrandir...
ça dépend des cas

avec les shelly, absolument pas necessaire de changer les boutons niko

  • #13
J'ai essayé avec un Tuya Zigbee et des Nodon, pas besoin de boutons poussoirs :)
Compatible avec la commande NIKO double (marche/arret + Direction)
Ca marche du tonnerre mais, avec le tuya j'avais une demi seconde de latence avec l'interrrupteur mais pas en Zigbee ; Je préfère le Nodon pour cela (mais plus cher...)

  • #14
On se rapproche du graal :joy: …

  • #15
Y'a aussi 2 entrées, on peut imaginer la première pour l'interrupteur et la 2ème pour le sens.
Après je sais pas si c'est prévu dans la programmation par défaut de ces modules...

  • #16
Si le bouton niko "descendre" est actionné, tu peux m'expliquer comment tu peux faire remonter le volet via le module?

Tu vas me dire, suffit de mettre le bouton OFF à chaque fois... donc, attendre à chaque fois que le volet ait fini sa commande... ce qui enlève tout l'intérêt de la domotique (sans compter que l'on ne sait pas savoir l'état du volet).


Travailler avec un interrupteur implique de le brancher en //, c'est juste un mauvais bricolage. Fonctionner, oui, ça fonctionne, mais, il y aura d'office des conflits, ça enlève tout l'intérêt d'une domotique.



Où alors, il y a un truc que je n'ai pas compris (ce qui est possible... je ne connais pas tout non-plus:):p).


Autant mettre des BP et avoir un truc adapté et fiable.

Dernière édition:
  • #17
el_grom a dit:
Bonjour à tous,

Pour l'instant, mes volets ont un interrupteur Niko à côté de la fenetre (2 boutons: stop/start + haut/bas).
Cliquez pour agrandir...

Si c'est un "interrupteurs" traditionnel, alors les deux ne peuvent pas être en même temps actionnés et c'est réalisé mécaniquement (sur mes vieux Niko).

Si on veut absolument mettre deux interrupteurs pour quelque raison que ce soit (financière ou intellectuelle), alors RTFM:

Control Button Mode
As a cover controller Shelly Device can work in 3 modes: Single, Dual or Detached.

Single:
If the input is configured as a Button, each button press cycles Open-Stop-Close-Stop.
If the input is configured as a Switch, each switch toggle cycles Open-Stop-Close-Stop.
Dual:
If the inputs are configured as buttons:
Pressing a button when the cover is static, moves the cover in the corresponding direction until the endpoint is reached.
Pressing the button for the same direction while the cover is moving, stops the cover.
Pressing the button for the opposite direction, while the cover is moving, reverses the cover movement until the endpoint is reached.
If the inputs are configured as switches in dual input mode:
Turning a switch on moves the cover in the corresponding direction until an endpoint is reached.
Turning the switch off stops the cover movement.
If both switches are turned on, Shelly Plus 2PM will respect the last engaged switch. Turning off the last engaged switch stops the cover movement, even if the other switch is still on. To move the cover in the opposite direction, the other switch has to be turned off and on again.
​
C'est donc réalisé par la configuration du firmware.

Dernière édition:
  • #18
flashman a dit:
Si le bouton niko "descendre" est actionné, tu peux m'expliquer comment tu peux faire remonter le volet via le module?

Tu vas me dire, suffit de mettre le bouton OFF à chaque fois... donc, attendre à chaque fois que le volet ait fini sa commande... ce qui enlève tout l'intérêt de la domotique (sans compter que l'on ne sait pas savoir l'état du volet).


Travailler avec un interrupteur implique de le brancher en //, c'est juste un mauvais bricolage. Fonctionner, oui, ça fonctionne, mais, il y aura d'office des conflits, ça enlève tout l'intérêt d'une domotique.



Où alors, il y a un truc que je n'ai pas compris (ce qui est possible... je ne connais pas tout non-plus:):p).


Autant mettre des BP et avoir un truc adapté et fiable.
Cliquez pour agrandir...

Dans mon cas actuel, c'est surtout pour gérer les vacances. Donc mettre l'interrupteur physique sur off pendant 10jours n'est pas un effort dingue.

Les volets c'est bien pour la sécurité mais des volets qui ne se levent jamais, c'est mettre une grosse flèche pour dire qu'on n'est pas la :oops:

  • #19
flashman a dit:
Si le bouton niko "descendre" est actionné, tu peux m'expliquer comment tu peux faire remonter le volet via le module?

Tu vas me dire, suffit de mettre le bouton OFF à chaque fois... donc, attendre à chaque fois que le volet ait fini sa commande... ce qui enlève tout l'intérêt de la domotique (sans compter que l'on ne sait pas savoir l'état du volet).


Travailler avec un interrupteur implique de le brancher en //, c'est juste un mauvais bricolage. Fonctionner, oui, ça fonctionne, mais, il y aura d'office des conflits, ça enlève tout l'intérêt d'une domotique.



Où alors, il y a un truc que je n'ai pas compris (ce qui est possible... je ne connais pas tout non-plus:):p).


Autant mettre des BP et avoir un truc adapté et fiable.
Cliquez pour agrandir...
c'est très fiable

pour le shelly (et je parle de ce que j'ai installé), tu dis si c'est un poussoir ou un interrupteur, ti en même temps du donnes un contre ordre via domotique, le shelly prend en compte. Honnêtement, aucun problème, aucun risque, et fonctionnement logique (si je suis à côté de l'interrupteur j'utilise pas la domotique, c'est logique)

  • #20
Pourquoi faire compliqué ?

Le but est de pouvoir agir "manuellement" et/ou à distance + programmation locale ou cloud, en wifi ou zigbee ? Avec Alexa, google home, homekit...?

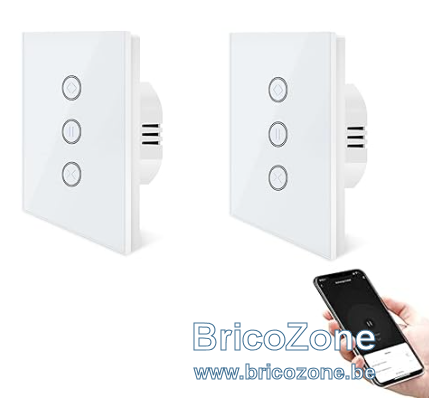

Il existe des dizaines de marques "clones" d'interrupteurs tactiles avec connexion tuya.

Vous enlevez votre interrupteur manuel et vous placez votre nouvel interrupteur connecté dans le blochet.

Une recherche avec "interrupteur volet tuya" sur Ali, Amaz ou autres et vous en trouverez à foison.
