Comment faire sans tour?

Bonjour.
J'ai une demi-douzaine de poignée de serre joints qui trainent.


Je me demandais comment faire la femelle.
Dans du bois de préférence.
.

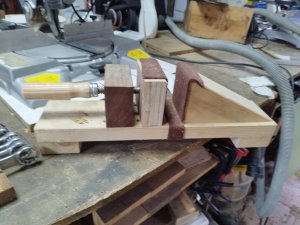

La je pense faire deux presses pour tenir une planche, un panneau, une porte de meuble debout. Pour travailler sur le chant.
Souvent a l'etau c'est trop haut, et au sol je me démerde avec des serres joints, mais le métal marque , la je le calerais avec deux planchettes fourrées de feutre, une fixe et une encastrée dans la boule
Et le pas de vis a travers une planche d'iroko de 28mm par exemple puisque j'ai une belle chute , fourrée de feutre.
Je n'ai pas vraiment besoin de précision ,ni de serrer fort, du moment que ça presse, que ça ne lache pas ça m'irait.
Mais que ça ne me prenne pas la journée non plus.
Sinon, je préférerais le faire moi même, mais on trouve facilement des "écrous" pour ce type de pas de vis ?

chuferlu a dit:

Bonjour.
J'ai une demi-douzaine de poignée de serre joints qui trainent.

Voir la pièce jointe 151911
Je me demandais comment faire la femelle.
Dans du bois de préférence.
.
La je pense faire deux presses pour tenir une planche, un panneau, une porte de meuble debout. Pour travailler sur le chant.
Souvent a l'etau c'est trop haut, et au sol je me démerde avec des serres joints, mais le métal marque , la je le calerais avec deux planchettes fourrées de feutre, une fixe et une encastrée dans la boule
Et le pas de vis a travers une planche d'iroko de 28mm par exemple puisque j'ai une belle chute , fourrée de feutre.
Je n'ai pas vraiment besoin de précision ,ni de serrer fort, du moment que ça presse, que ça ne lache pas ça m'irait.
Mais que ça ne me prenne pas la journée non plus.
Sinon, je préférerais le faire moi même, mais on trouve facilement des "écrous" pour ce type de pas de vis ?

Cliquez pour agrandir...

Si tu étais en Belgique je t’aurais conseillé de passer chez Fabory poser la question. C’est vraiment un pas de vis particulier

J'ai creusé l'affaire cette nuit
Insomnie, je me suis mis en mode Geotrouvetout.

Graver 2 (ou 3, 4) demi lunes?
La gouge arriverait très mal dans le fond de la gorge, la pièce reconstruite serait fragilisée, ça va me prendre des heures...

Par contre je crois que l'ampoule s'est allumée, comme Geo.
Sacrifier une des pièces pour en faire un taraud !
Je crois...de la théorie à la pratique...
J'ai encore beaucoup de questions pratiques a résoudre, peut être pourriez vous m'aider.
D'abord, il faut faire des rainures longitudinales , pour couper et evacuer.
En général il yen a 4 pour du métal, pour du bois je crois que 2 suffiraient. Non?
Ces gorges sont cylindriques, il me serait plus facile de faire deux coupes droites avec une petite disqueuse. Celle "d'attaque" perpendiculaire au taraud, celle de sortie presque tangente. Compliqué quand même.

Ensuite un taraud est légèrement conique, enfin au début se sont des ébauches du pas de vis qui vont en s'élargissant, et ça je ne vois pas vraiment comment faire.

Peut être en évoquant les mécanos du goupe que je ne vois plus @fgalette , @neuneu , @casto et tous les autres?

pour faire tenir une porte ou un panneau de chant je mets simplement 3 ou 4 serre joint au sol et je serre le panneau dedans, si le serre joint est assez long ça tient.

Pour la question du taraudage, je pense qu'on est face a un filet carré, cela existe, mais il faut au moins des dimensions

vis filetage carré – Recherche Google

neuneu a dit:

je mets simplement 3 ou 4 serre joint au sol et je serre le panneau dedans, si le serre joint est assez long ça tient.

Cliquez pour agrandir...

Tu connais donc les inconvenients.
Les barres se marquent dans le bois, ou dans l'aglo, surtout si on joue de la bedane, il faut mettre des martyrs aux pinces, ça balote, c'est difficile a déplacer, on se prend les pieds dedans , surtout chez les gens.
Les toughbuild, c'est de biais, pas stable et griffant.
Comme ça non.

Au sol, sur deux chaises si c'est plus étroit, sur le banc pour une planche.
Celui qui l'a fait n'est plus.

Le pas est de 4mm, 10 interieur, 15 extérieur.
10 je be suis pas sur a 100 %, la mesure est prise de biais, le pied a coulisse s'encastre mal et donne 10,8 .
Mais j'aurais bien aimé le faire moi même, avec un des poignées, c'était plus une question de comment faire le taraud.
Par curiosité, et parce que des problèmes de santé vont malheureusement m'obliger a rester a la maison un petit temps je pense.
Plus je m'occupe moins j'y pense.

J'ai retourné l'affaire de la journée et je m'y suis mis .
J'ai pensé que l'attaque devrait etre en angle, en saillie, pour bien couper.
Comme je suis habitué a travailler vertical ou horizontal, j'ai plutot décentré la piece.
La seconde coupe est horizontale.


J'étais partant pour deux gorges mais comme ça a eté relativement bien, j'en ai fait 3.


Ensuite j'ai limé les 4/5 premiers pas en cone et une dépouille pour éviter la friction , comme pour les forets.


L'âme est entre 10 et 11, j'ai préféré forer 12, pour laisser un peu de jeu.
Quand j'ai commencé à tourner j'ai senti que ca crissait... ça coupait! .
Un demi tour en avant, un quart en arrière
Et voilà la sortie, dans du sapin.

Comme on voit, une partie de sciure s'est évacuée mais une autre s'est agglomérée.
C'est peut être du a l'angle d'attaque que j'avais cru mieux en saillie que perpendiculaire a l'axe.

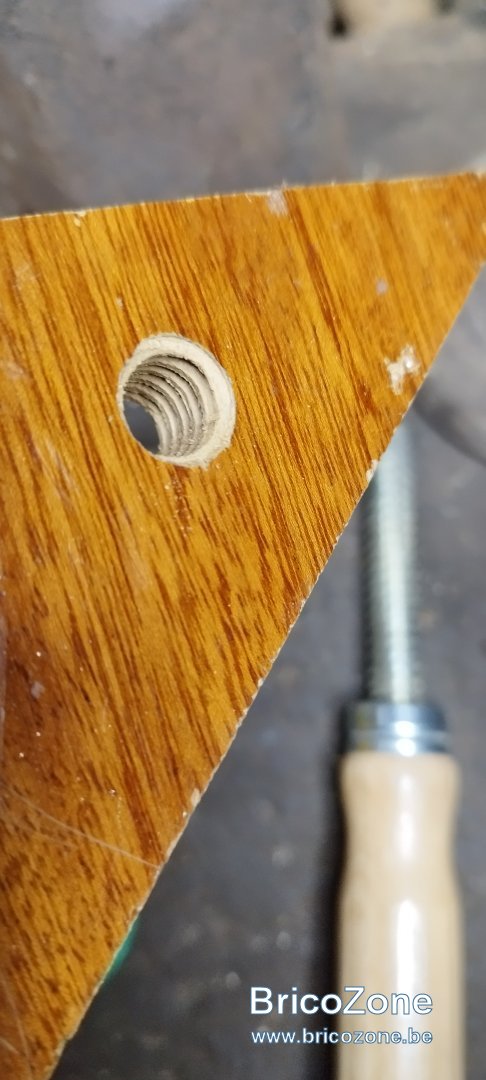

Le second trou, dans de l'iroko , j'ai enlevé apres 2 tours, pour nettoyer, mais c'était moins aggloméré. C'est un bois plus dur aussi et sans résine.
Et voilà :

Chuis fier de mon premier taraud
