Complément de panneaux sur autre versant

Bonjour,

J'ai pu trouver certaines discussions relativement similaires sur les forums Brico Zone, mais sans vraiment trouver une réponse précise concernant la limite de l'onduleur.

Voici ma situation : je viens d'acquérir une maison disposant d'une petite installation PV et nous voudrions savoir dans quelle mesure nous pourrions ajouter quelques panneaux sur l'installation existante faite d'un onduleur SMA SUNNY BOY 2000HF et de 10 panneaux de 250W.

En effet, notre versant de toit où se trouve l'installation est orienté Est ce qui limite notre bonne production à la matinée et le temps de midi. Par conséquent, nous envisagerions de rajouter entre 2 et 4 panneaux maximum sur le versant Ouest pour produire un peu plus sur l'après-midi / soirée (car sur l'existant, en été, notre production après 14-15h plonge à 500W et 100W quelques heures plus tard).

Pensez-vous que ceci serait envisageable de compléter l'installation existante en gardant l'onduleur existant sachant que la production additionnelle se fera en toute logique sur une nouvelle tranche de la journée via ces quelques panneaux en plus sur l'autre versant ?

En gros, j'aimerais comprendre si mon onduleur SMA pour gérer le risque d'une sur-production quand le soleil est entre les 2 versants (vers 14h). Car si je dois le remplacer, 1. cette modification de l'installation va me coûter beaucoup plus cher, et 2. je devrais déclarer un onduleur plus puissant et donc payer plus de prosumer...

D'avance, merci pour votre aide à tous .

2500Wc sur un 2000HF, sauf erreur de ma part c'est déjà bien plein.
Après si votre toiture est fortement inclinée (ce serait un détail intéressant à connaître) ce n'est peut-être pas impossible mais je laisserai aux pro SMA le soin d'y répondre.

Sunny Boy 2000HF
Entrée DC Puissance maximale DC pour cos φ = 1 :2100 W
Tension d’entrée maximale = 700 V
Plage de tension MPP 175 V … 560 V Tension d’entrée nominale 530 V Tension d’entrée minimale 175 V Tension d’entrée de démarrage 220 V Courant d'entrée maximal 12,0 A Courant d'entrée maximal par string 12,0 A Nombre d'entrées MPP indépendantes 1 Strings par entrée MPP 2

Avec un onduleur qui n'a qu'une entrée, le seul moyen est d'avoir 2 strings en parallèle avec le même nombre de panneaux qui ont les mêmes caractéristiques.
Donc ajouter quelques panneaux sur l'autre versant serait plutôt avec un second petit onduleur ou changer l'onduleur pour un 2 entrées.

Merci vous vos retours

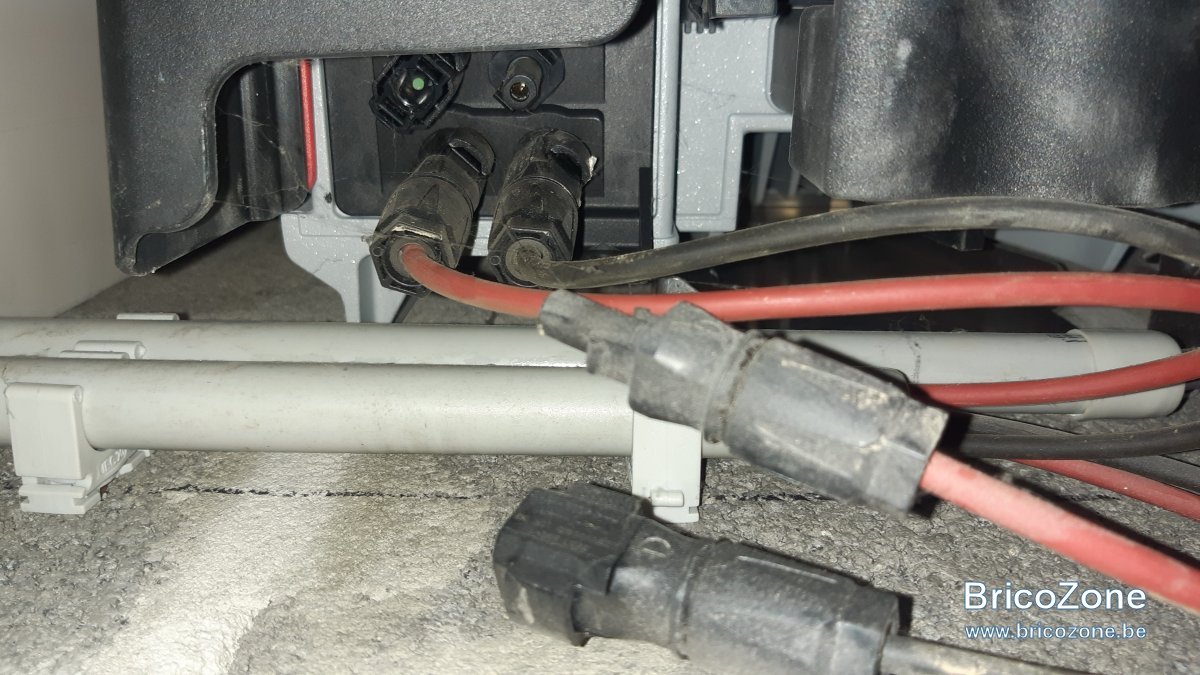

En fait, je vois 2 paires de fiches d'entrées sur mon onduler et actuellement je n'ai qu'une paire de câble branchée. Il y a une autre paire de connecteurs qui descendent déjà depuis mon toit vers l'onduleur. Voir la photo en pièce jointe

Quand on a racheté la maison, l'agent avec d'ailleurs mentionné que l'installation PV était completable, mais je n'avais pas creusé plus loin (puis avec un agent immobilier je n'allais pas apprendre grand chose ).

Qu'en dites vous avec ce complément d'info ?

Merci,

ceda a dit:

Merci vous vos retours

En fait, je vois 2 paires de fiches d'entrées sur mon onduler et actuellement je n'ai qu'une paire de câble branchée. Il y a une autre paire de connecteurs qui descendent déjà depuis mon toit vers l'onduleur. Voir la photo en pièce jointe

Quand on a racheté la maison, l'agent avec d'ailleurs mentionné que l'installation PV était completable, mais je n'avais pas creusé plus loin (puis avec un agent immobilier je n'allais pas apprendre grand chose ).

Qu'en dites vous avec ce complément d'info ?

Merci, Voir la pièce jointe 118496

Cliquez pour agrandir...

Ce n'est pas une deuxième entrée mppt mais une seconde entrée pour mise en parallèle. Donc en théorie on doit y mettre des panneaux avec caractéristiques identiques et le même nombre sur les deux strings.

Hello GeoBYone,

Je suis complétement novice en la matière, mais est-ce que je devrais comprendre que les connecteurs vides servent uniquement à brancher différemment mon installation? En gros, les 10 panneaux actuels seraient branchés ensembles alors qu'on aurait pu répartir 5-5 ?

ceda a dit:

Hello GeoBYone,

Je suis complétement novice en la matière, mais est-ce que je devrais comprendre que les connecteurs vides servent uniquement à brancher différemment mon installation? En gros, les 10 panneaux actuels seraient branchés ensembles alors qu'on aurait pu répartir 5-5 ?

Cliquez pour agrandir...

Bonjour.

Non. En gros vous pourriez rajouter le même nombre de panneaux et surtout le même type de panneaux que ceux que vous avez déjà mais orientés différemment…mais en vérifiant que les limites de l onduleur ne soient pas dépassées.
A défaut, l autre solution est de changer d onduleur pour un onduleur avec deux entrées Mppt indépendantes.

cfr polystring.

https://www.sma-sunny.com/fr/commen...ions-photovoltaiques-est-ouest-en-polystring/

ceda a dit:

Hello GeoBYone,

Je suis complétement novice en la matière, mais est-ce que je devrais comprendre que les connecteurs vides servent uniquement à brancher différemment mon installation? En gros, les 10 panneaux actuels seraient branchés ensembles alors qu'on aurait pu répartir 5-5 ?

Cliquez pour agrandir...

J'imagine que les câbles non branchés à l'onduleur sont disponibles sur le toit et non connectés. Mettre 5-5 ne me semble pas possible non plus car il faut une tension minimum de 175V à l'onduleur. Si vous diminuer la ou les séries de panneaux, la tension diminue. Avec 5 panneaux ça risque d'être un peu juste. Un panneau de 250w peu générer peut-être 32V (à vérifier en fonction des panneaux). 5x32 =160v
Je dirais plutôt que si vous avez la chance de trouver des panneaux d'occasion avec les mêmes caractéristiques, alors vous pourriez faire 10-10, 9-9, 8-8, 7-7 éventuellement.

Super, me je comprends mieux ! Merci beaucoup pour la vulgarisation !

Du coup, mon idée d'en rajouter 3-4 seulement ne fonctionnera pas...

Vaudra mieux il me semble rester avec la situation actuelle et, dans >5 ans, quand l'onduleur actuel sera bien usé (+-15 ans), mettre un nouvel onduleur de min 3KVA pouvant gérer 2 sources de panneaux différents. Et là je placerai en même temps un plus gros jeu de panneaux neufs (6-8) sur l'autre versant.
