Conformité terre instalation domestique.

B

BnnB

  • #1

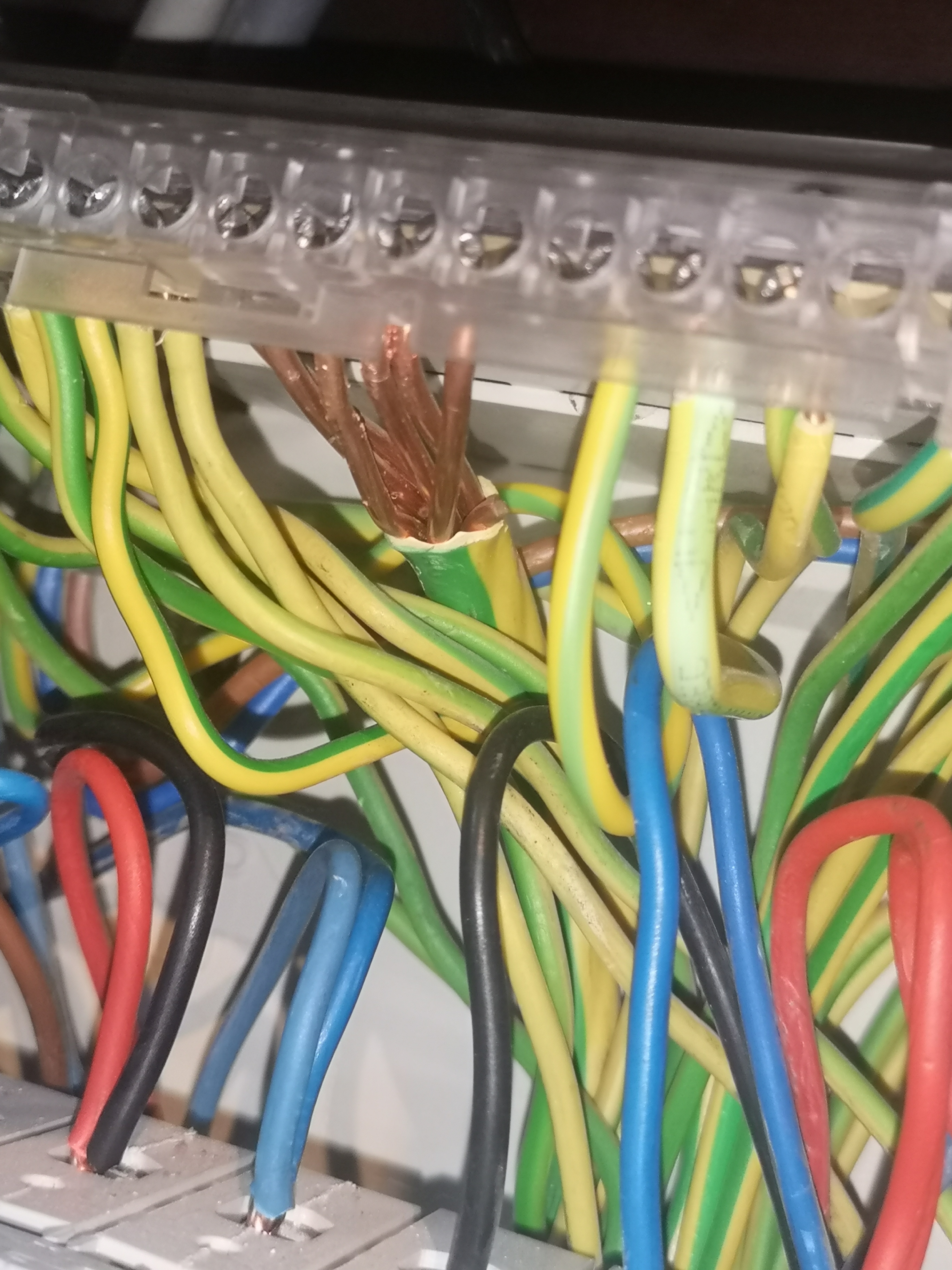

Bonjour, suite à a l instalation pv dans peude temps j ai constaté une "anomalie" au niveau de la protection de terre de notre instalation electrique. je part bien d un câble de terre de 16 carré(cable de terre) du piquet au sectionneur mais du sectionneur au tableau le cable(conducteur principal de protection) est beaucoup plus gros il est également composé de 7 brins comme l est également le 16 carré. De plus au coffret seulement 6 des 7 brins sont raccordé au coffret. Difficille de mesurer un brin sa dvarie entre 2,2, 2,4 et 2,5 Est ce autorisé ?
Cliquer sur le lien vous aurez l' image en gros plant
https://zupimages.net/up/23/18/in0b.jpg
Je pensais retirer se câble et faire passer un nouveau 16 carré mais impossible il est pris et coincé dans la maçonnerie
Merci pour votre aide.

Dernière édition:
  • #2
Si le câble est plus gros pas de soucis
La section du câble de terre entre le TD et le sectionneur doit etre la même que la plus grosse section utilisée dans l'installation avec un min de 6mm2.
En général c'est la taque de cuisson .
Ajd'hui on utilise des sections peut être plus grosses pour des bornes ou des PAC. Donc ce serait à adapter.
Personnellement j'utilise un 16mm2 ce qui permet de faire les liaison EQ au tableau.
Attention câble Cca ou bien respecter les conditions de pose

  • #3
Renzo Galvan a dit:
Si le câble est plus gros pas de soucis
La section du câble de terre entre le TD et le sectionneur doit etre la même que la plus grosse section utilisée dans l'installation avec un min de 6mm2.
En général c'est la taque de cuisson .
Ajd'hui on utilise des sections peut être plus grosses pour des bornes ou des PAC. Donc ce serait à adapter.
Personnellement j'utilise un 16mm2 ce qui permet de faire les liaison EQ au tableau.
Attention câble Cca ou bien respecter les conditions de pose
Cliquez pour agrandir...
Le problème c est que seulement 6 brin sur 7 son relier dans le coffret on peut le voir sur l image et la je ne sais pas si autoriser.

  • #4
Sortez le fil du bornier de terre et avec une clame de terre allongez le un peu.
Faites un raccord propre et ce sera ok

  • #6
Suffit de dénuder un peu +, écarter les brins, on en met la moitié dans un des trous de la barette, l'autre dans un autre teou, c'est tout...

  • #7
flashman a dit:
Suffit de dénuder un peu +, écarter les brins, on en met la moitié dans un des trous de la barette, l'autre dans un autre teou, c'est tout...
Cliquez pour agrandir...
Le brin restant à été couper malheureusement et pas de mou disponible :D

  • #8
Pas moyen avec une borne de passage type Wago TopJob ? Fil existant d'un coté et nouveau fil vers la borne de terre du tableau ?

  • #10
Je pense que tu n'as pas saisi le principe, le topjob se met sur un des rails où sont les disjoncteurs, tu mets dans la borne inférieure ton fil existant qui vient de ta barrette de coupure, et de la borne supérieure tu mets un nouveau fil qui va jusqu'au répartiteur de terre de ton tableau. Bien penser à prendre un cache de fin de rangée pour cacher les parties accessible du topjob.

@flashman Peux-tu confirmer que ça serait conforme ?

  • #11
Il n'y a pas beaucoup de solution soit vous trouvez un moyen d'allonger le fil de terre avec une borne ou un boulon de terre qui sert à cela.
Vous pouvez aussi le recouvrir de gaine thermo.
Ou alors il faut casser pour l'allonger à l'extérieur en passant dans une boîte par exemple.
Ou remplacer carrément le fil


  • #12
Renzo Galvan a dit:
Il n'y a pas beaucoup de solution soit vous trouvez un moyen d'allonger le fil de terre avec une borne ou un boulon de terre qui sert à cela.
Vous pouvez aussi le recouvrir de gaine thermo.
Ou alors il faut casser pour l'allonger à l'extérieur en passant dans une boîte par exemple.
Ou remplacer carrément le fil

Voir la pièce jointe 138012
Cliquez pour agrandir...
Placer le genre d accessoire que vous me proposez dans le cp me paraît bien étrange pas sur que ce soit accepté par un organisme de controle

  • #13
J ai une autre question, le conducteur de terre partant du piquet vers le sectionneur peut t il etre attaché au tuyaux de gaz a l aide de colson car le chemin et tortueux ou faut t il obligatoirement le passer sous tube. (c est a la cave) merci

  • #14

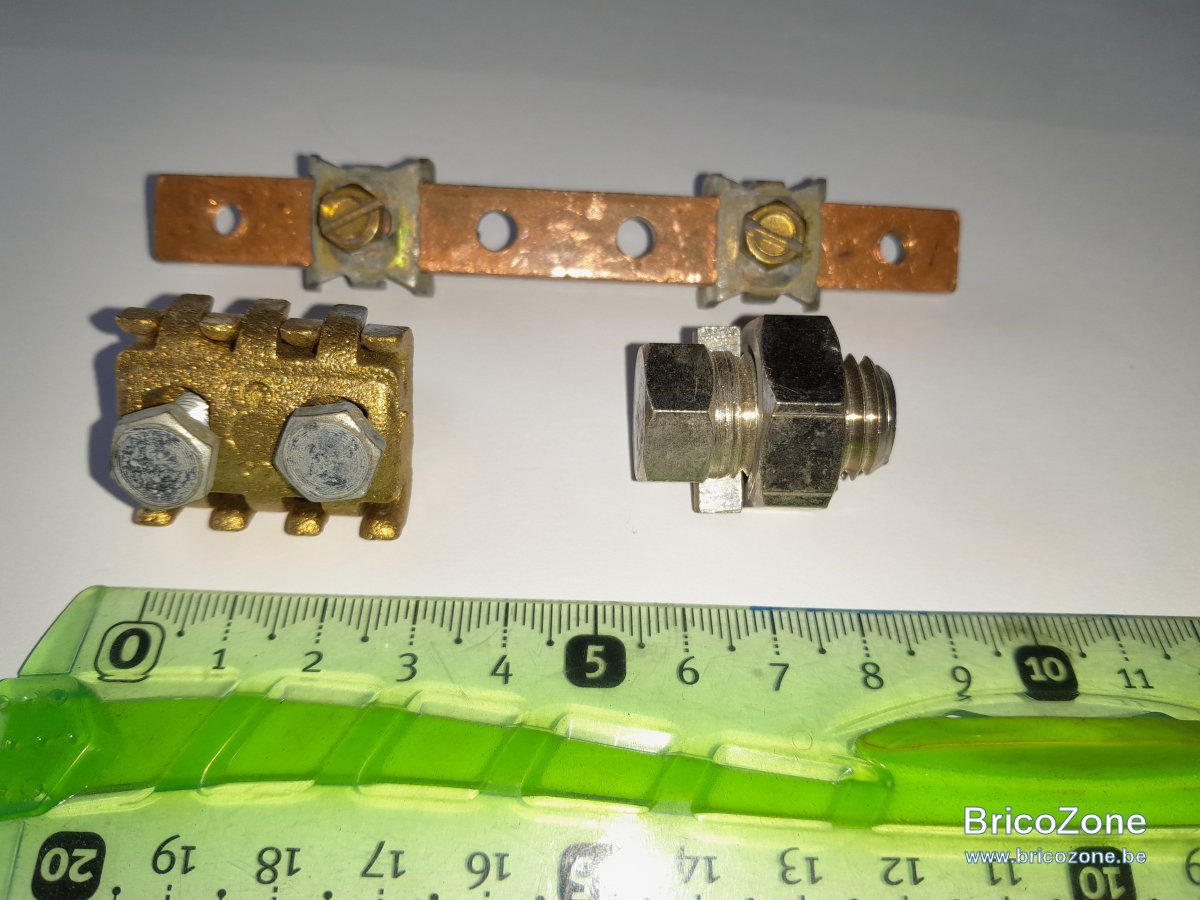

Un boulon de terre sert à allonger un fil de terre. Il en existe des plus petits et des plus grands.
Certes ce n'est pas très esthétique mais cela doit passer.
Je suis sur qu'il y a moyen de le caser sans danger dans le tableau.
S'agissant de la terre je ne suis pas sur mais je crois qu'il ne peut pas.
Les conduites électriques ne peuvent etres fixées sur les canalisation d'eau et de gaz.


Ce matin j'ai dû allonger les fils en 16mm2 alimentent un appartement depuis la cave.
J'ai ajouté dans le TD de la cave un bornier en 16mm2.
Les fils sont trop courts et impossible de les tirer . Je n'avais que cette solution .




  • #15
Le conducteur de terre n est pas considéré comme conduite electrique il me semble mais je n en suis pas certain d où ma question . Je ne peut malheureusement pas placer se type de raccord dans le coffret pas assez de place :D

  • #16

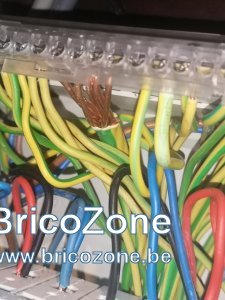

Maintenant comme c est un conducteur superieur a 16 carré le fait qu il manque un des 7 brins ne portera peut être pas préjudice. Je les ai comparé à du 6 et c est plus petit. Je l ai comparé à du 4 et sa s y rapproche plus. Maintenant 6 brin de 4 ca fait 24 sa passe peut être comme en amont du sectioneur c est du 16 :oops:. IMG_20230505_112250.jpg

  • #17
Renzo Galvan a dit:
Un boulon de terre sert à allonger un fil de terre. Il en existe des plus petits et des plus grands.
Certes ce n'est pas très esthétique mais cela doit passer.
Je suis sur qu'il y a moyen de le caser sans danger dans le tableau.
S'agissant de la terre je ne suis pas sur mais je crois qu'il ne peut pas.
Les conduites électriques ne peuvent etres fixées sur les canalisation d'eau et de gaz.

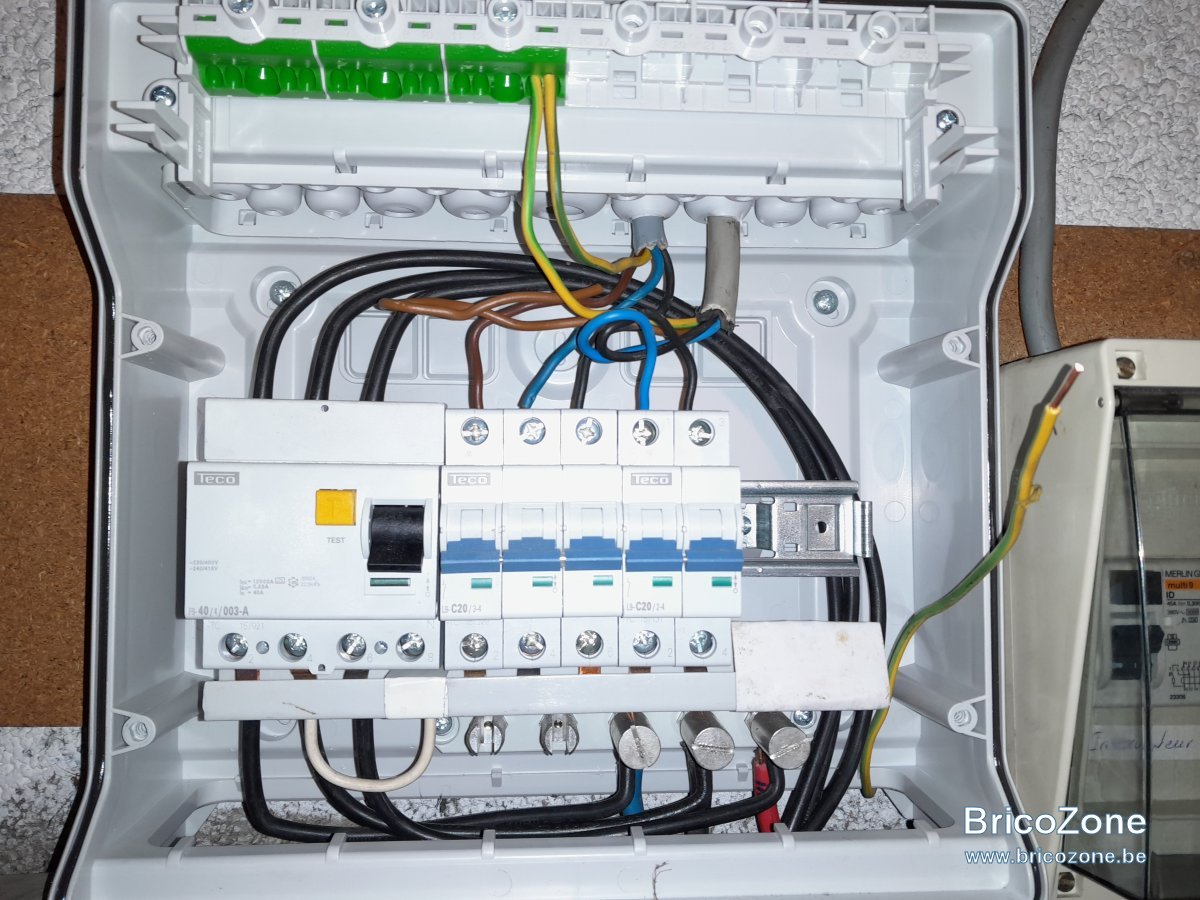

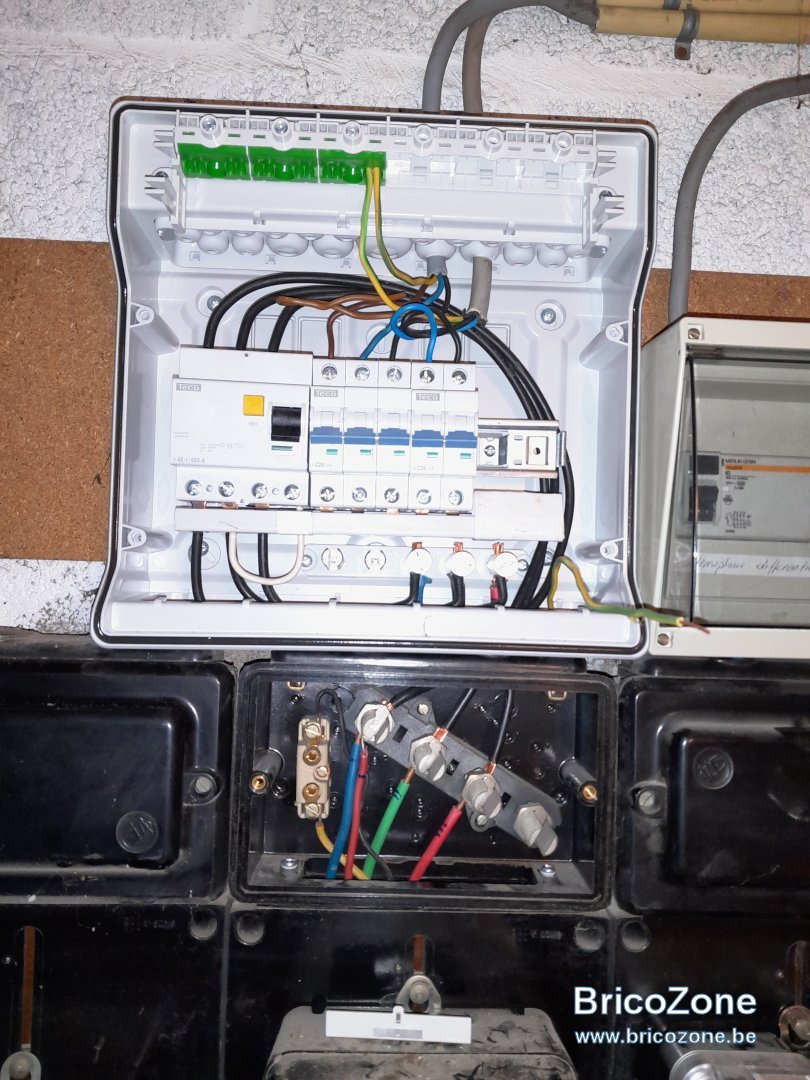

Ce matin j'ai dû allonger les fils en 16mm2 alimentent un appartement depuis la cave.
J'ai ajouté dans le TD de la cave un bornier en 16mm2.
Les fils sont trop courts et impossible de les tirer . Je n'avais que cette solution .

Voir la pièce jointe 138013

Voir la pièce jointe 138014
Cliquez pour agrandir...

J' ai trouver une info intéressante sur se topic https://www.bricozone.be/t/cable-de-terre-de-16mm-carre-dans-flex-de-16mm.122714/#post-1547938

Cory a dit:
Bonjour,
A partir de 4² le VOB de terre ne doit pas obligatoirement être sous tube et peut être colsoné le long d'un tube d'eau, clouè, collé, ...
Cliquez pour agrandir...
