Contacteur schéma unifilaire

C

Claire1

• 19 Février 2023

• #1

Bonjour,

Je suis en train de faire un schéma unifilaire. Je bloque sur comment représenter un disjoncteur (6A) sur ledit schéma. Celui-ci est relié directement au tableau électrique par un tube annelé et vient être relié à une série de contacteurs. Je présume que ça a à voir avec l'activation d'un compteur jour nuit (?) mais celui-ci a été remplacé par un compteur simple suite à l'ajout de panneaux solaires, si cette information est utile.

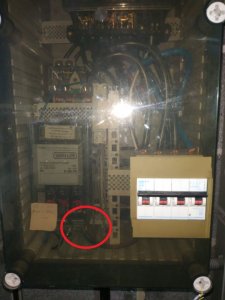

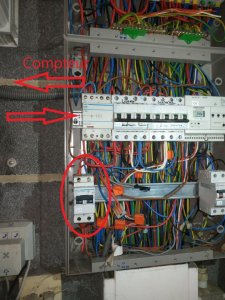

Pour plus de clarté, voici deux photos:



Merci d'avance,
Claire



Cory

• 19 Février 2023

• #2

Bonjour,
Un disjoncteur se dessine comme ... un disjoncteur
Je ne vois pas où est la difficulté ?
Par contre ce qui est avant le différentiel de 300mAm ne doit pas figurer sur les plans et schémas.



Dernière édition: 19 Février 2023

C

Claire1

• 19 Février 2023

• #3

Si j'ai bien compris: je dois donc juste faire une ligne en parallèle du différentiel dans mon schéma avec juste ce disjoncteur?



Cory

• 19 Février 2023

• #4

Oui, mais attention qu'il ne peut rien y avoir entre le différentiel de 300mAm et le compteur.



C

Claire1

• 19 Février 2023

• #5

D'accord, donc je rajoute un différentiel avant le disjoncteur 6A. Merci !



Cory

• 19 Février 2023

• #6

NON, après le différentiel de 300mAm.
Rien d'autre entre le différentiel de 300mAm et le compteur.



C

Claire1

• 19 Février 2023

• #7

Je suis désolée, ça doit êtrei idiot, mais je n'arrive pas à comprendre J'essaie avec un dessin sommaire. Actuellement l'installation correspond à ceci :



Qu'est-ce qui doit être corrigé ici?



hql161

• 19 Février 2023

• #8

hello, j'espere bien comprendre votre demande

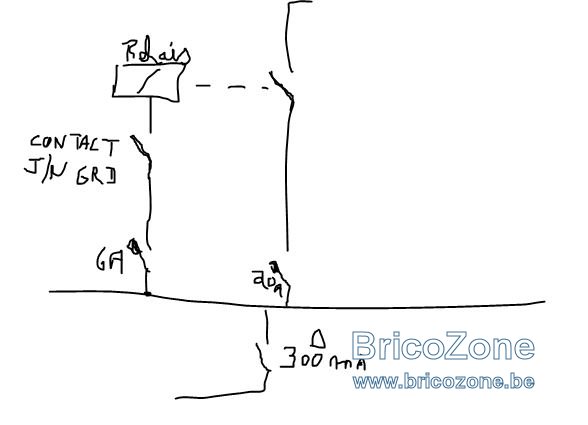

comme ceci :
vous avez le contact Jour/nuit du grd qui alimente votre relais
les contacts du relais alimentent boiler (je suppose)



hql161

• 19 Février 2023

• #9

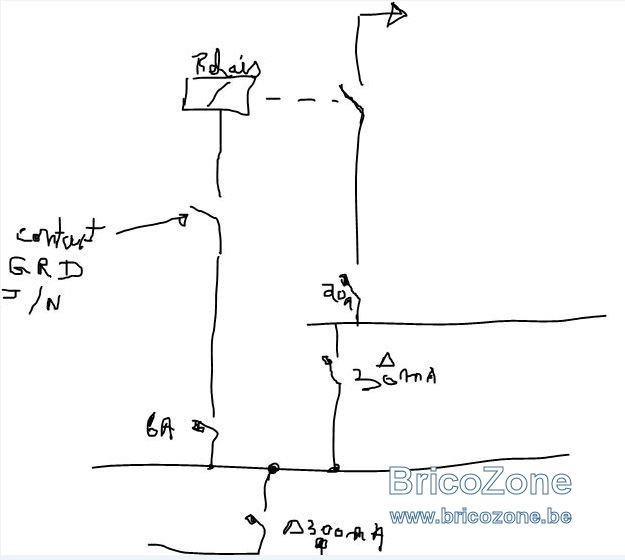

si boiler, j'aurais du dessiner le disjoncteur 20A sous le 30mA

voir ici aussi https://www.bricozone.be/t/shema-unifilaire-contacteur-chauffe-eau.32368/



C

Claire1

• 22 Février 2023

• #10

Ok, donc ce deuxième câble venant du compteur ne peut pas rester tel quel et je dois faire repartir l'alimentation des contacteurs à partir du 300mA. Merci de votre patience!



hql161

• 22 Février 2023

• #11

Hello, vous avez passer votre compteur en mono horaire administratif?
Si oui, alors pourquoi y toucher?
Le contact J/N du GRD est tjrs opérationnel dans votre cas.
Sur la photo en #1. Je vois bien le boîtier du GRD dans le compteur.



C

Claire1

• 22 Février 2023

• #12

Oui en effet, je n'avais pas vérifié, c'est seulement administratif.
