Arf j'y arrive pas

(( Je vais utiliser ce sujet pour y mettre mes infos, partager mes réflexions afin d'obtenir de l'aide et partager mes problèmes (uniquement ceux liés à la VMC promis ;-)
Quand j'appelle

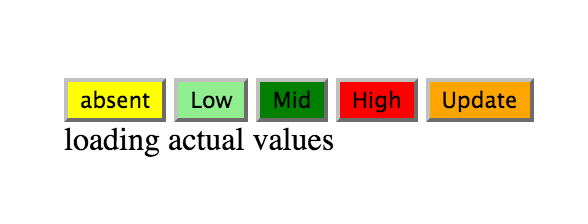

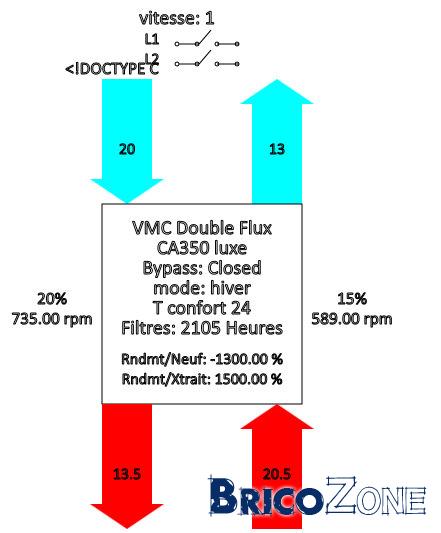

http://192.168.1.3/VMC1.html --> je n'ai qu'une page avec cinq boutons colorés... donc je suppose que ça ne marche pas
Pour rappel de la situation:

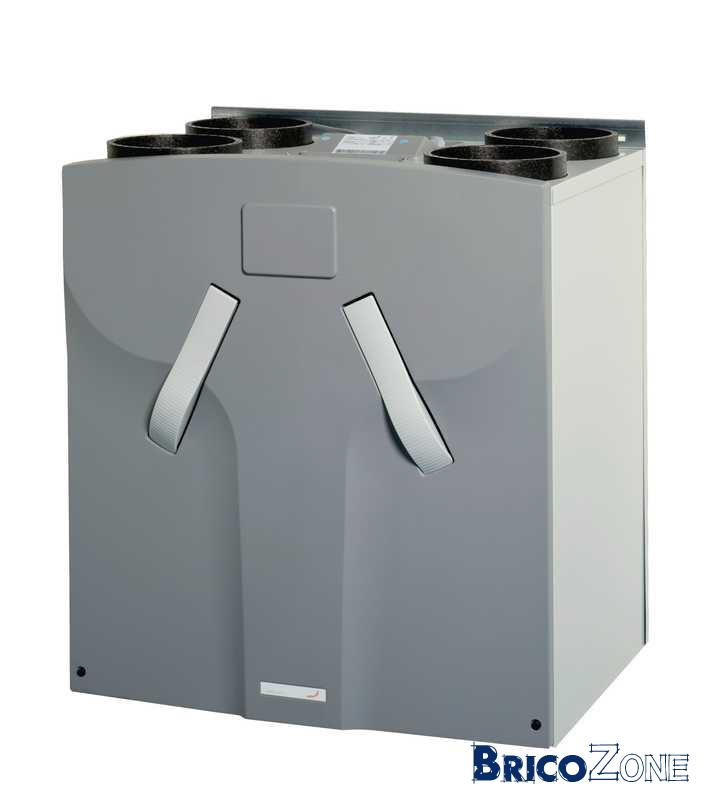

- J'ai une Comfod Stockair 550 (non luxe)

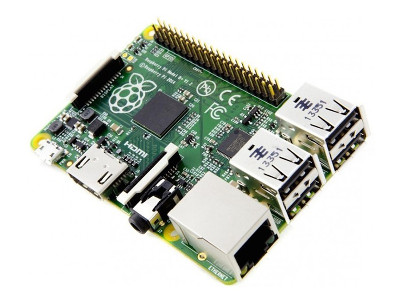

- J'ai un raspberry B+
- J'ai relié la VMC avec un câble ethernet sur le port RJ45 de la VMC vers le raspberry.

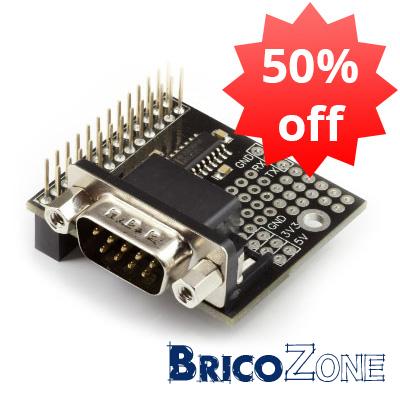

- Au niveau du raspberry, j'ai une carte additionnelle RS232, sur lequel j'ai mis un adapter RS232/RJ45 (le câble de la VMC se branche dessus).
Donc en gros, VMC <-> RJ45 <-> cable ethernet <-> adapter RJ45/RS232 <-> raspberry RS232.

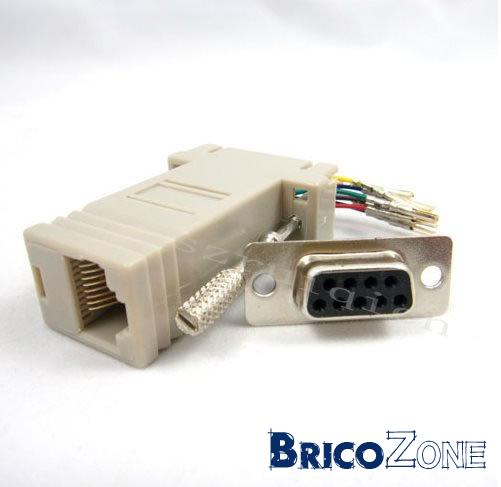

Pour l'adapter, j'ai ceci:
? les points suspects au niveau installation physique ?

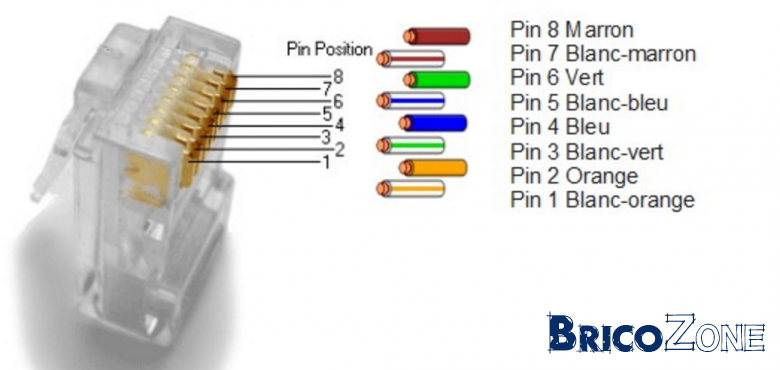

- J'ai serti les embouts RJ45 moi-même (c'est le première fois ;-) et je ne pense pas m'être trompé dans l'ordre (pour l'histoire je ne savais pas faire passer un cable tout fait car j'avais un flex avec tire-fil et trop petit pour les embouts RJ45). J'ai suivi l'ordre suivant pour les deux côtés du cable car je suppose qu'il ne faut pas croiser:
Quand je vois ce schéma, il me semble que je n'ai pas fait exactement cela! J'ai plutôt fait:
8 brun
7 brun/blanc
6 vert
5 vert/blanc
4 bleu
3 bleu/blanc
2 orange
1 orange/blanc
J'aurais donc inversé le 5 et le 3.
Edit: Voilà j'ai donc corrigé et re-serti les cables dans le bon ordre. Mais cela ne fonctionne toujours pas.

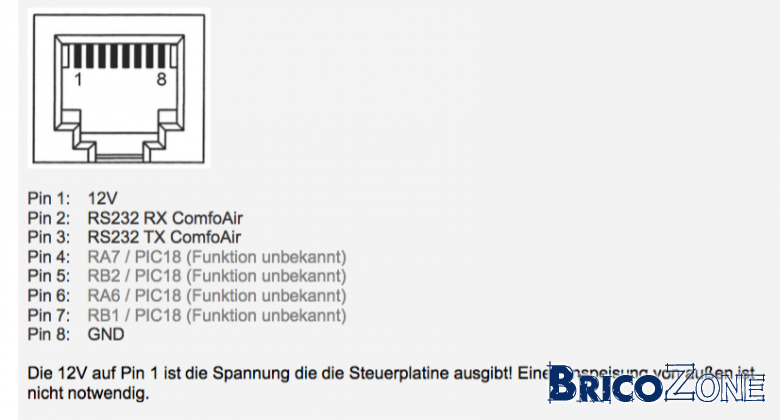

D'après le schéma suivant retrouvé dans la discussion, je comprends que les fils 2, 3 et 8 sont utilisés, par les autres.
Ensuite dans l'autre point qui pourrait me poser problème. C'est l'adapter RJ45/RS232.

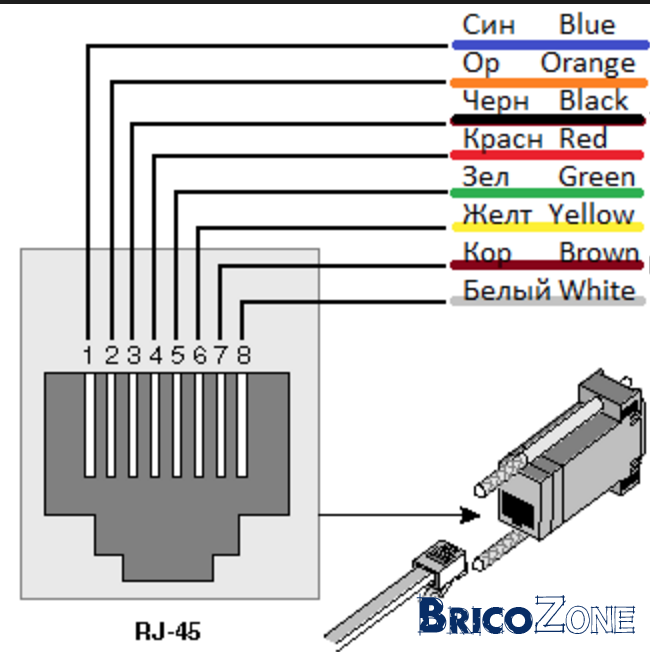

Les codes couleur ne sont bien entendu par les mêmes pour faciliter la chose ;-) Donc voici ce que j'ai trouvé sur le net concernant cet adapter:
Donc d'après ce schéma, il faut que je fasse attention aux fils orange (2), noir (3) et blanc (8).

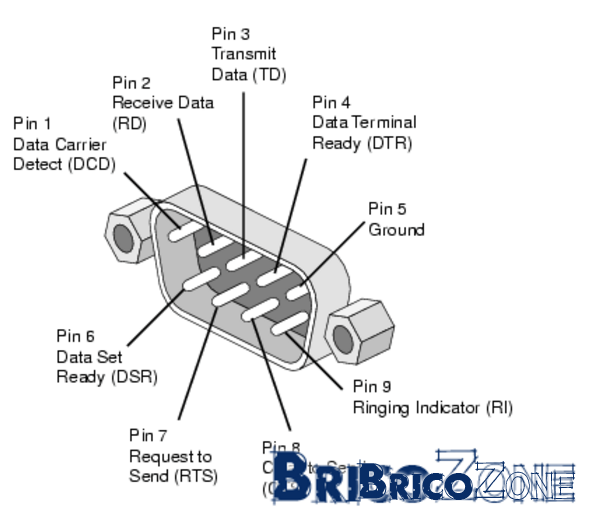

En reprenant le schéma DB9:
En reprenant ce qui a été dit précedemment:
RJ45 ------- dB9 (RS232)
2 .............. 3 (RX Comfoair vers TX convertisseur)
3 .............. 2 (TX Comfoair vers RX Convertisseur)
8 .............. 5 (ground/masse)
J'ai donc connecté:
-> le fil noir (position 3 pour RJ45) sur le 2
-> le fil orange (position 2 pour RJ45) sur le 3
-> le fil blanc (position 8 pour RJ45) sur le 5

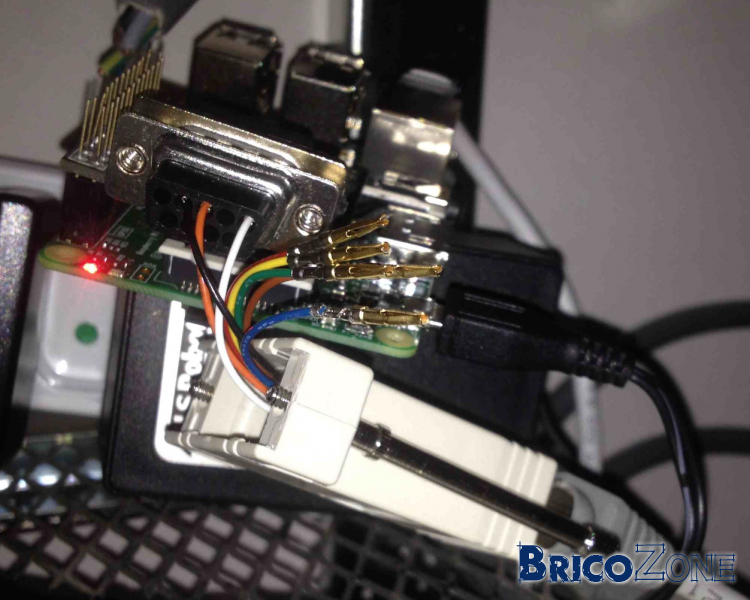

Voici une photo:
? les points suspects au niveau installation raspberry ?
- J'ai désactivé la connexion de la console sur ttyAMA0 via le BIOS. Pour cela j'ai suivi un peu la page suivante:
http://www.instructables.com/id/Read-and-write-from-serial-port-with-Raspberry-Pi/
En executant la commande "dmesg | grep tty":
[ 0.000000] Kernel command line: dma.dmachans=0x7f35 bcm2708_fb.fbwidth=656 bcm2708_fb.fbheight=416 bcm2708.boardrev=0x10 bcm2708.serial=0x9d1f80aa smsc95xx.macaddr=B8:27:EB:1F:80:AA bcm2708_fb.fbswap=1 bcm2708.disk_led_gpio=47 bcm2708.disk_led_active_low=0 sdhci-bcm2708.emmc_clock_freq=250000000 vc_mem.mem_base=0x1ec00000 vc_mem.mem_size=0x20000000 dwc_otg.lpm_enable=0 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait
[ 0.001726] console [tty1] enabled
[ 0.140981] 20201000.uart: ttyAMA0 at MMIO 0x20201000 (irq = 83, base_baud = 0) is a PL011 rev2
La ligne suivante a bien disparue:
[ 0.528662] console [ttyAMA0] enabled
