Création atelier - besoin de vos avis

Bonjour à tous,

Après près de 5 ans, je suis enfin parvenu à faire évacuer une bonne partie du bord** qui encombrait ce qui me sert d'atelier.

Il est donc désormais temps de transformer cette pièce en véritable atelier et c'est pour ceci que je viens vers vous.

Tout d'abord l'objectif:

1. recouvrir les murs de panneaux OSB pour pouvoir m'en servir pour accrocher armoires, étagères ou outils
2. remettre le sol de niveau car j'ai une pente de 3/4% (près de 10 cm de dénivelé sur la largeur de l'atelier), tout en laissant la porte s'ouvrir...
3. créer un établi "fixe" sur un côté avec la radiale, un "mobile" sur roulette avec la sous table + la défonceuse et laisser le centre libre pour le MFT avec les toughbuilt
4. remettre de la lumière (je n'ai qu'une ampoule qui pend du plafond

Les dimensions :

+/- 4,5 m de longueur sur 3,5 m de largeur sachant que j'ai la chaudière dans un coin

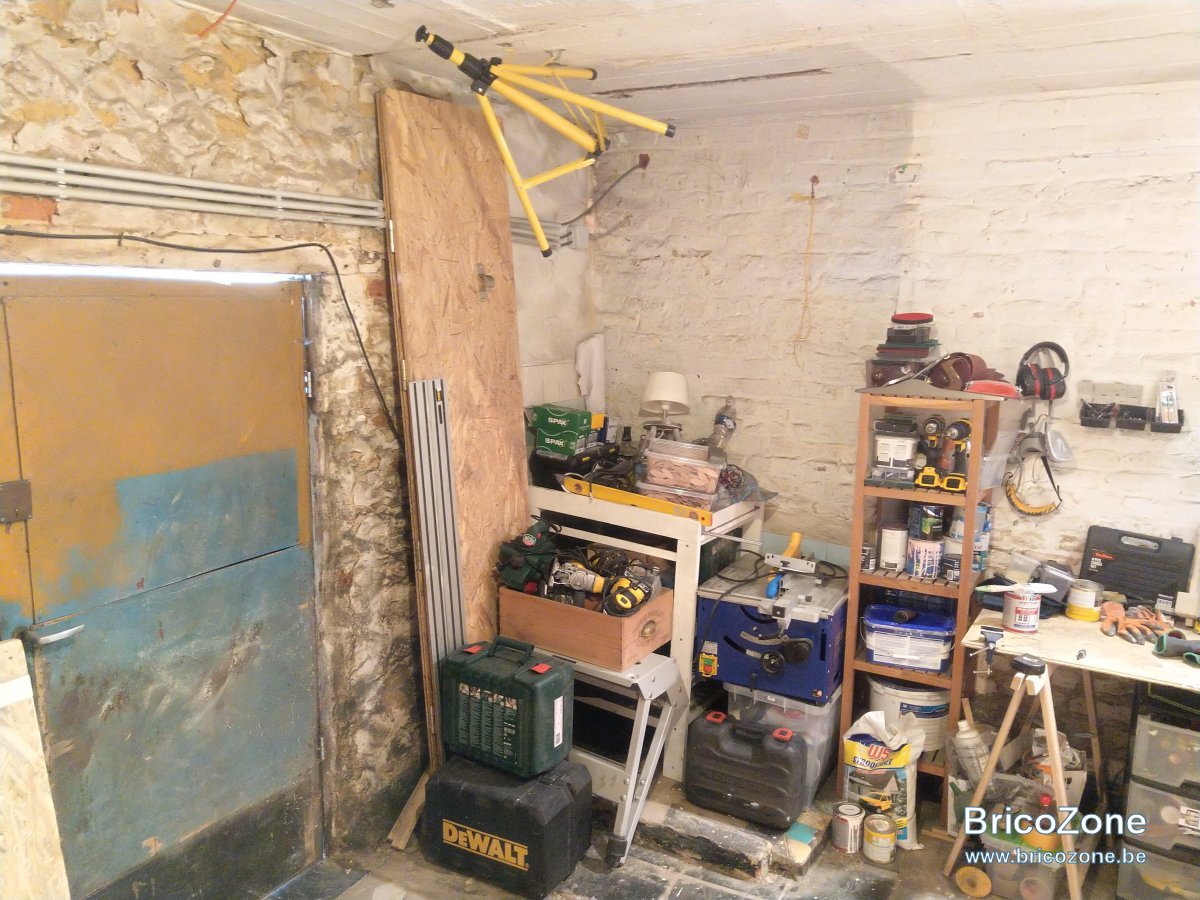

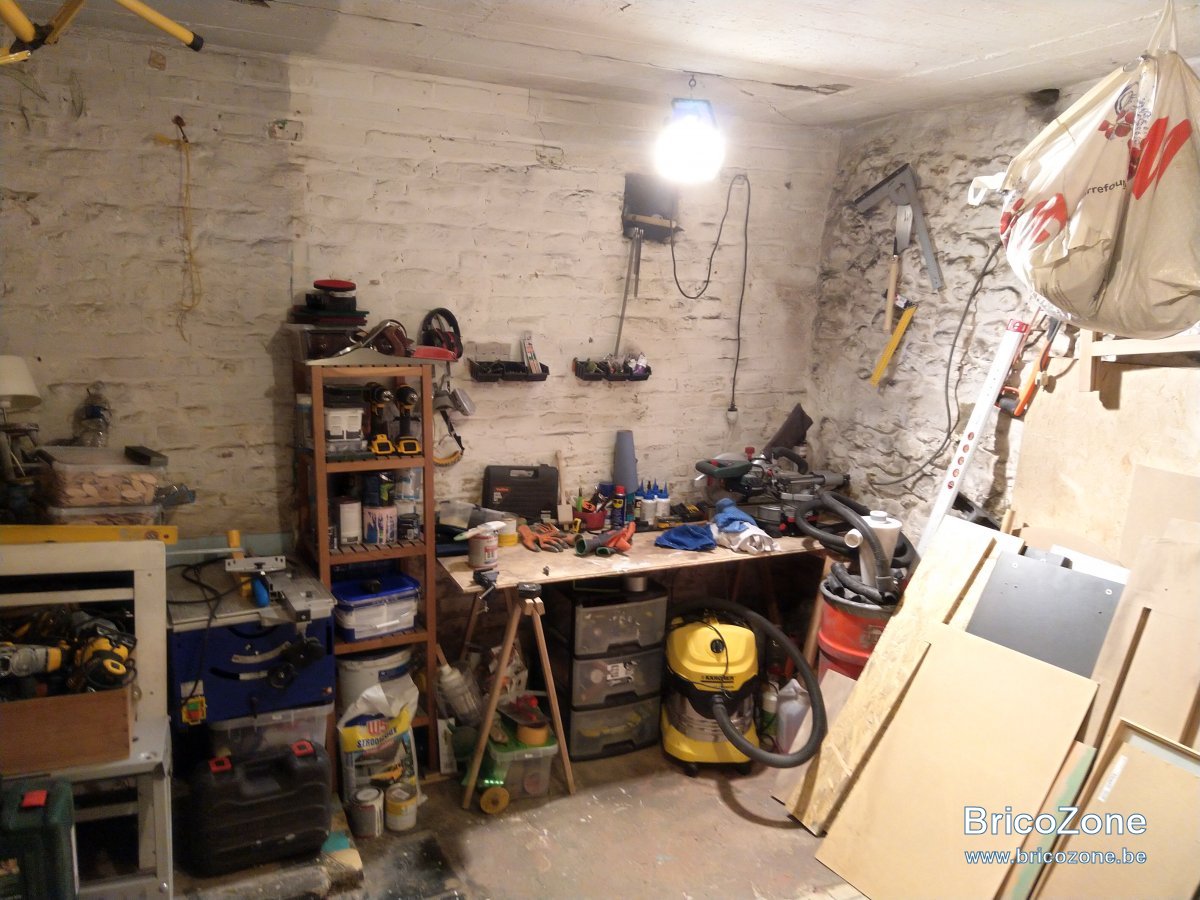

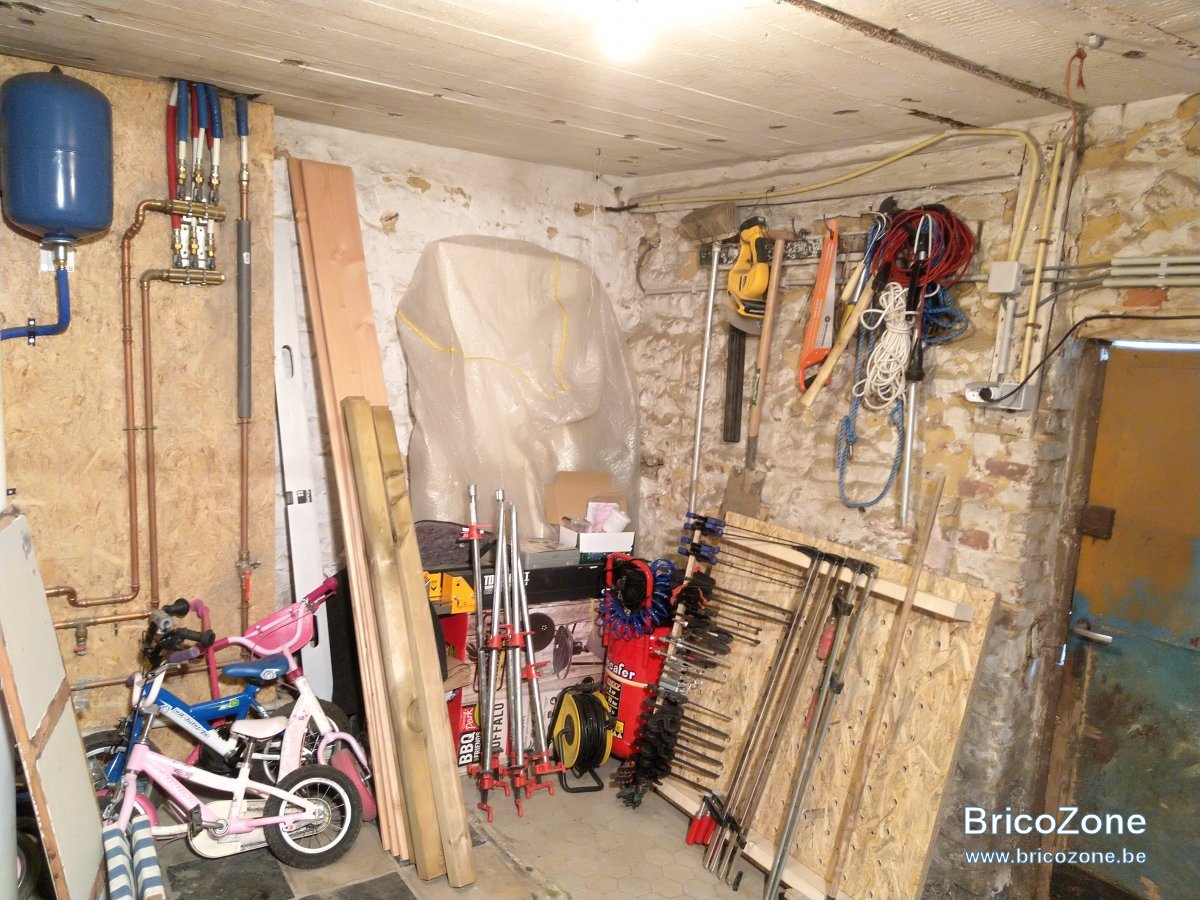

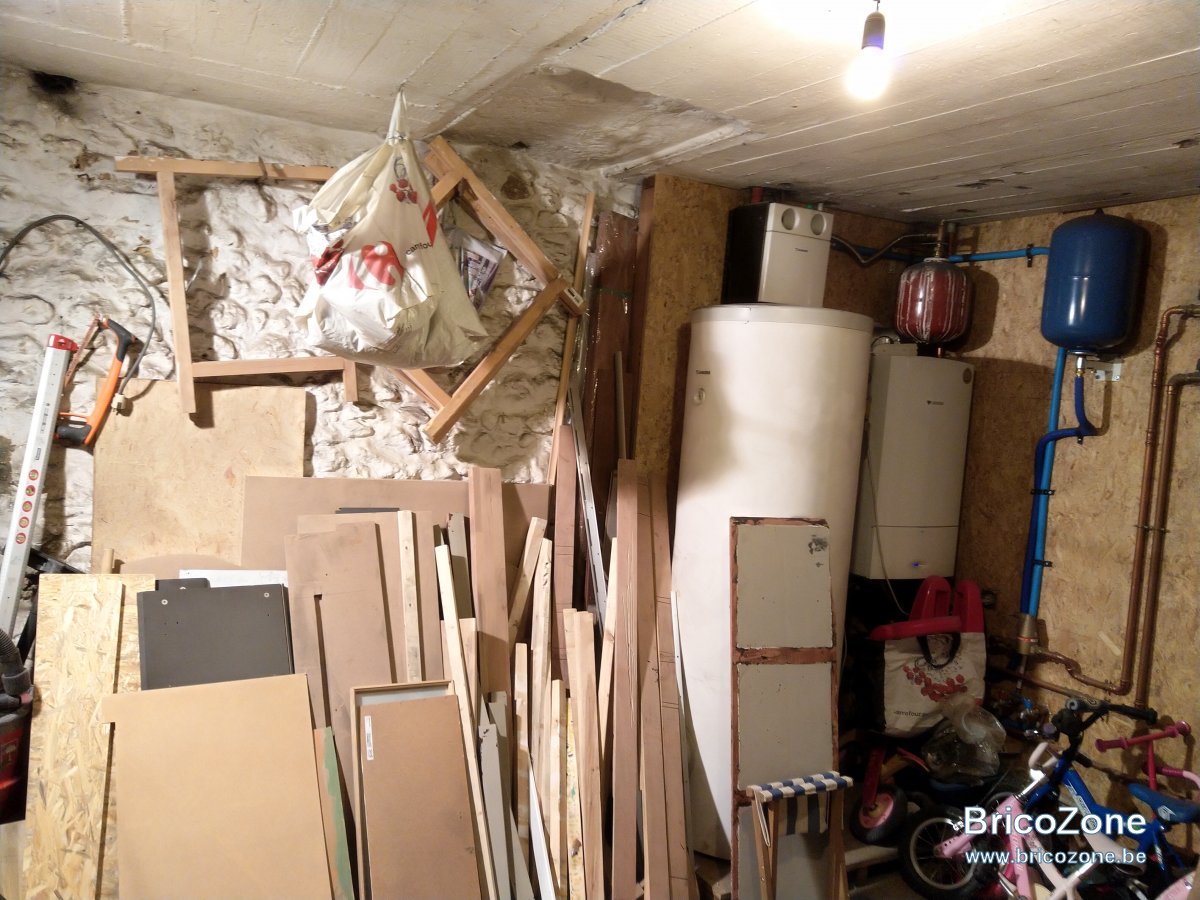

Quelques photos pour voir la disposition :

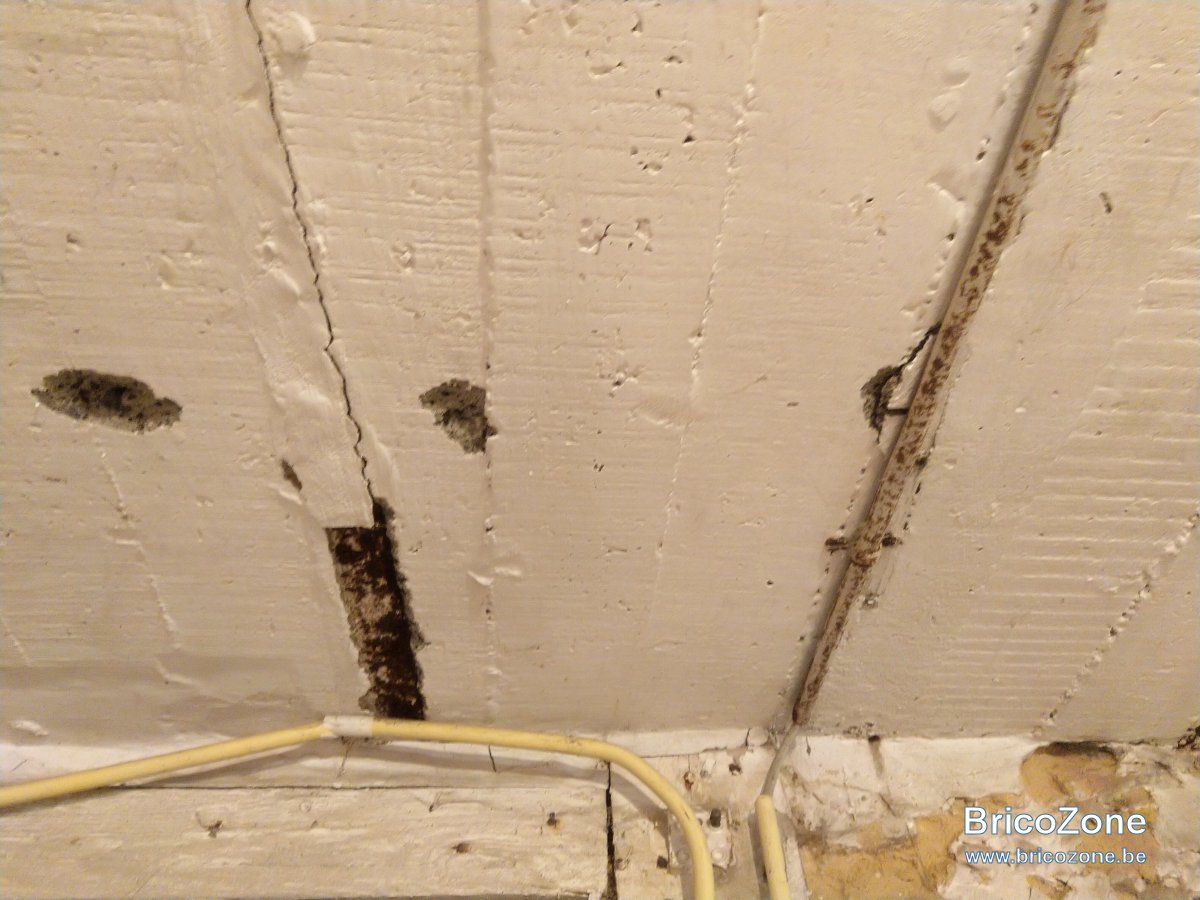

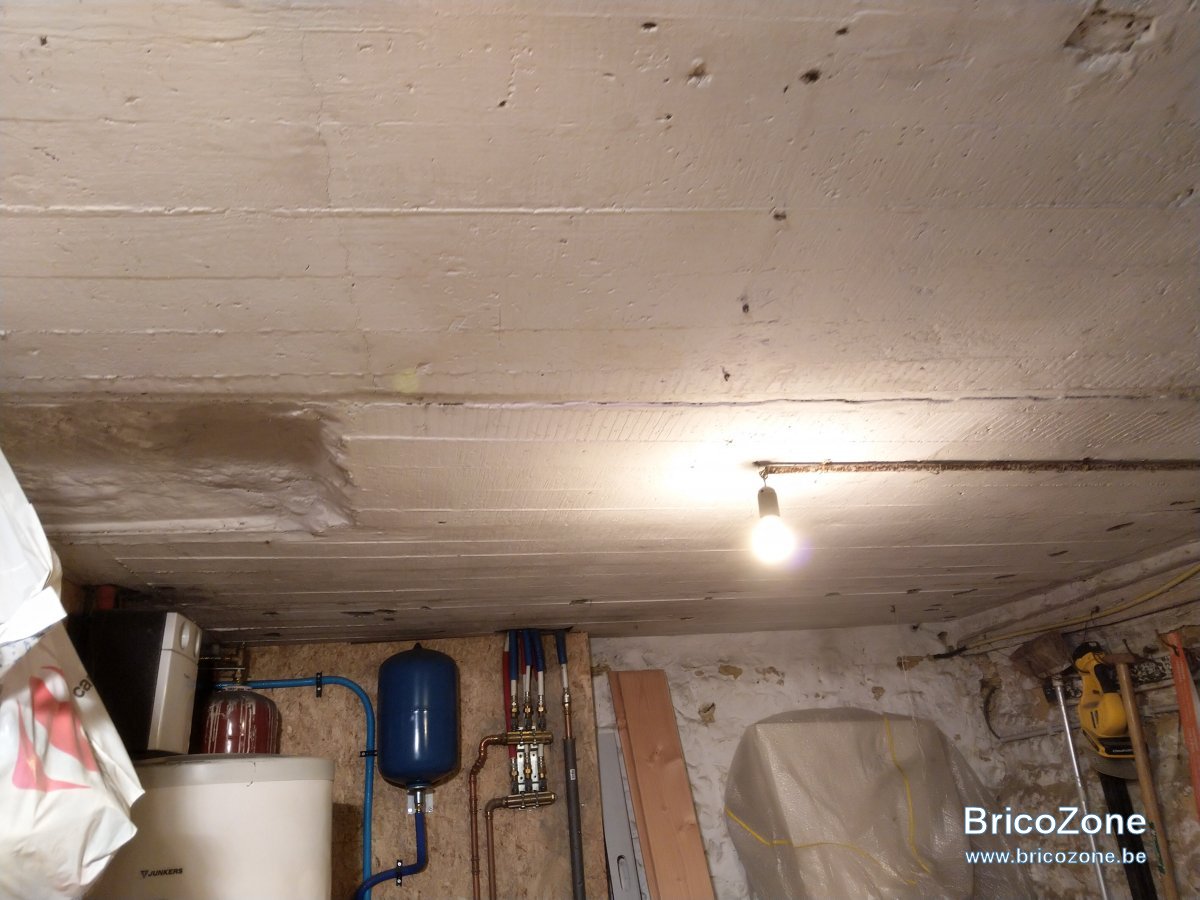

Et le plafond :





Mes questions sont dopnc nombreuses:

1. pour l'OSB sur les murs vu qu'il s'agit de pierres non droites et assez friables, comment procéder? J'ai regardé ce qui avait été fait pour la chaudière et rien ne repose sur le mur, j'ai l'impression que la structure est fixée dans le sol et le plafond.

2. le plafond est constitué de beton (?) inséré dans des poutres en U, on peut percer là-dedans et si oui avec quoi? (ma chambre est au dessus ...pas casser)

3. Pour rattraper la pente, j'imagine qu'une structure en bois est la seule solution possible. Uniquement avec un jeu de cales?

4. Pour les établis, je pensais en faire un long là ou il y en a déjà un aujourd'hui qui inclurait la radiale et un mobile que je mettrais de l'autre côté (là ou il y a le compresseur) avec la scie sous table et la défonceuse, le tout sur roulettes.

5. La lumière, vu l'état du plafond je pensais la mettre sur l'OSB, une recommandation sur les modèles?

6. Je vais mettre mon matériel avec des plug it , pour ça j'aimerais me faire une potence avec le câble et le tuyau d'aspirateur. Il existe un système du genre ski pass qui fait remonter le câble?

7. Une idée pour les vélos?


Voilà j'aurai encore certainement plein de question mais c'est le projet que j'attend depuis plusieurs années alors j'aimerais faire quelque chose qui me plait

Pas de petits avis/conseils des eljub moute dexter ou jean marc ou kesskisspasse ( Pardon pour ceux que j oublié)?

charadets a dit:

Mes questions sont dopnc nombreuses:

1. pour l'OSB sur les murs vu qu'il s'agit de pierres non droites et assez friables, comment procéder? J'ai regardé ce qui avait été fait pour la chaudière et rien ne repose sur le mur, j'ai l'impression que la structure est fixée dans le sol et le plafond.

2. le plafond est constitué de beton (?) inséré dans des poutres en U, on peut percer là-dedans et si oui avec quoi? (ma chambre est au dessus ...pas casser)

3. Pour rattraper la pente, j'imagine qu'une structure en bois est la seule solution possible. Uniquement avec un jeu de cales?

4. Pour les établis, je pensais en faire un long là ou il y en a déjà un aujourd'hui qui inclurait la radiale et un mobile que je mettrais de l'autre côté (là ou il y a le compresseur) avec la scie sous table et la défonceuse, le tout sur roulettes.

5. La lumière, vu l'état du plafond je pensais la mettre sur l'OSB, une recommandation sur les modèles?

6. Je vais mettre mon matériel avec des plug it , pour ça j'aimerais me faire une potence avec le câble et le tuyau d'aspirateur. Il existe un système du genre ski pass qui fait remonter le câble?

7. Une idée pour les vélos?


Voilà j'aurai encore certainement plein de question mais c'est le projet que j'attend depuis plusieurs années alors j'aimerais faire quelque chose qui me plait

Cliquez pour agrandir...

1. Si tu ne souhaites pas forer dans ton mur (friabilité, hors plomb, inégalités) tu peux en effet créer une structure verticale fixée à une lisse inférieure (fixée au sol) et une lisse supérieure (fixée au plafond) ... genre ossature bois

2. De ce qu’on peut en voir ton plafond semble être du béton coulé ; sauf avis contraire tu devrais pouvoir forer pour y fixer quelque chose ; je privilégierai de fixer dans le béton plutôt que dans les éléments métalliques

3. Pour le sol, une chape de remise à niveau serait le meilleur système mais un plancher bois peut faire l’affaire

5. Pour la lumière, tu peux mettre des leds en série ; plus il y a de lumière et mieux c’est !

6. Sur YouTube il y a plein de vidéos pour des potences (boom arm diy)

Bon travail !

Pour le plancher.
Dans mon vide ventilé (2 mètres sous plafond), sol en terre battue, j'ai placé des caillebotis en bois de terrasse posés sur des cales. C'est pas cher, assez solide et, en plus, ventilé et comme prévu pour l'extérieur ne risque pas de pourrir.
Pour les murs, comme Keskispass, une contre cloison.

Ben moi j'attends toujours d'avoir ma petite cave pour l'aménager donc niveau conseils..

Pour le sol je partirais sur une bonne peinture garage non ?

Pour les murs pareil : contre cloison avec ensuite OSB de 18. Contre les murs tu peux aussi fixer quelques supports au TEC 7. Non ?

Merci déjà pour ces retours!! J'ai évidemment encore des questions:

Keskispass a dit:

1. Si tu ne souhaites pas forer dans ton mur (friabilité, hors plomb, inégalités) tu peux en effet créer une structure verticale fixée à une lisse inférieure (fixée au sol) et une lisse supérieure (fixée au plafond) ... genre ossature bois

Cliquez pour agrandir...

Cela semble en effet le plus indiqué.

Pour l'OSB quelle largeur conseillez vous? Du 18 mm me semble un peu gros non? Pareil pour la section de l'ossature, quelle serait la dimension idéale?

Pour la fixation dans le plafond, une simple cheville? De quelle taille idéalement pour que cela soit suffisamment solide

Keskispass a dit:

3. Pour le sol, une chape de remise à niveau serait le meilleur système mais un plancher bois peut faire l’affaire

Cliquez pour agrandir...

C'est quelque chose que je sais faire moi même ? Je n'ai jamais entrepris cela, j'étais plutôt parti dans l'idée de faire une structure bois et d'y fixer de l'OSB 18 mm mais si le cout et la mise en place sont similaires pourquoi pas!!!!

dexter236 a dit:

Pour les murs pareil : contre cloison avec ensuite OSB de 18. Contre les murs tu peux aussi fixer quelques supports au TEC 7. Non ?

Cliquez pour agrandir...

Je ne suis pas sur de visualiser la partie au TEC 7, des renforts entre la contre cloison et le mur, c'est ça?

Keskispass a dit:

5. Pour la lumière, tu peux mettre des leds en série ; plus il y a de lumière et mieux c’est !

Cliquez pour agrandir...

tu as une référence pas trop difficile à installer pour un novice?

je te conseille de mettre le sol à niveau, c'est pour moi fort important , OSB ou ciment, c'est un travail facile
j'ai tourner 1 ans sur un sol légèrement incliné et 1 an d'inflamation à la cheville

les LEDS c'est bien , en ruban il y a toutes les puissances et ca éclaire bien
tu dois juste choisir la couleur , blanc chaud pour un travail agréable ou le rendu des couleurs n'est pas capital,
ou blanc froid (lumière du jour) si tu as besoin d'un rendu exact des couleurs
mon atelier est éclairer avec des TL 56w électronique (7 TL) ret un HQI de 150W

Pour la contre-cloison, ça dépend évidemment de ce que tu veux y accrocher.
Si c'est un simple panneau pour y accrocher des outils (type french-cleat), ta structure et le panneau peuvent être sous-dimensionnés.
Si par contre c'est pour y accrocher une armoire remplie de pots de peinture ou de lourds outils, il vaut mieux faire une belle structure solide.
Je resterai tout de même sur du 18 mm avec une ossature en chevrons 5.5/6 minimum.
Pour la fixation de la lisse supérieure, des vis Turbo ou de longues vis + chevilles devraient convenir.



Pour la chape, je disais ça comme solution la plus radicale pour obtenir un sol droit mais chaper est un métier.
Une ossature en bois de remise à niveau et de l'OSB sont également une bonne solution à faire soi-même.

Du TEC7 c'est une espèce de matic-colle ... à voir en fonction de la planéité de ton mur.
Des cales intermédiaires pourraient également convenir avec un chevillage au mur.

tessa a dit:

je te conseille de mettre le sol à niveau

Cliquez pour agrandir...

C'est bien prévu oui, ma problématique est juste au niveau de la mise en œuvre sachant que la porte se trouve du cote le plus bas, si je surélève pour mettre de niveau, je dois penser à la porte qui s'ouvre vers l'intérieur. A part laisser une partie non rehaussée, vous avez une idée?

tessa a dit:

mon atelier est éclairer avec des TL 56w électronique (7 TL) ret un HQI de 150W

Cliquez pour agrandir...

Malgré notre différence d'âge, c'est pour moi que vous parlez chinois Vous auriez un petit lien vers le produit à tout hasard?

Keskispass a dit:

Si par contre c'est pour y accrocher une armoire remplie de pots de peinture ou de lourds outils, il vaut mieux faire une belle structure solide.

Cliquez pour agrandir...

Je dirais les deux. Je compte y attacher quelques french cleats/outils mais aussi mettre une étagère avec tout le brol de type pots de peinture.

Keskispass a dit:

des vis Turbo

Cliquez pour agrandir...

Ceci?

https://www.amazon.fr/béton-sans-tê...UTF8&qid=1551860478&sr=8-3&keywords=vis+turbo

Keskispass a dit:

Du TEC7 c'est une espèce de matic-colle

Cliquez pour agrandir...

J'ai du TEC7 mais ce que je ne comprend pas c'est ce que vous voulez que je colle avec. Si l'ossature est fixée dans le sol et dans le plafond, c'est une sorte de traverse que vous voulez coller? Je peux la visser je pense que ça ne posera pas de souci (le mur fait 1 bon m de large c'est juste que la chaux qui le recouvre est un peu friable et qu'il est irrégulier mais pour fier un tasseau ça devrait aller )

Bonjour,
En voyant les photos et comme je suis un gaffeur professionnel, moi je protégerais d'abord les conduites cuivres et alpex d'une chute ou une mauvaise manipulation d'un grand panneau ou d'une gite un peu longue.

Ensuite je mettrai des étagères sur les cotés du mur le plus long et un plan de travail style plan de cuisine entre les deux.
A éventuellement completer par un plan de travail en T qui viendrait se greffer sur le premier , avec une base de pied repliable et ajustable (https://www.ikea.com/be/fr/produits...les/gerton-pied-réglable-chromé-art-60261626/) , à fixer sur une latte avec charnière. Le but étant de ranger l'extention sous le plan principal.

Au plafond , un passage de cable pour distribuer l'électricité des machines, si possible doublé par un réseau PVC relié à un aspi ..

my 0,02cts

benoki a dit:

En voyant les photos et comme je suis un gaffeur professionnel, moi je protégerais d'abord les conduites cuivres et alpex d'une chute ou une mauvaise manipulation d'un grand panneau ou d'une gite un peu longue.

Cliquez pour agrandir...

Je comprend tellement Du coup je ne pensais mettre des panneaux OSB que sur les côtés dépourvus de câbles tuyaux ( en gros l'angle ou il y a mon bois et mon "établi" le reste resterait en l'état (surtout qu'il y a mon compteur d'eau sur l'un des autres murs )

benoki a dit:

si possible doublé par un réseau PVC relié à un aspi ..

Cliquez pour agrandir...

PVC ou simple extension de tuyau (vu la taille de l'atelier je me demande si un simple flexible est suffisant)?

Keskispass a dit:

Cliquez pour agrandir...

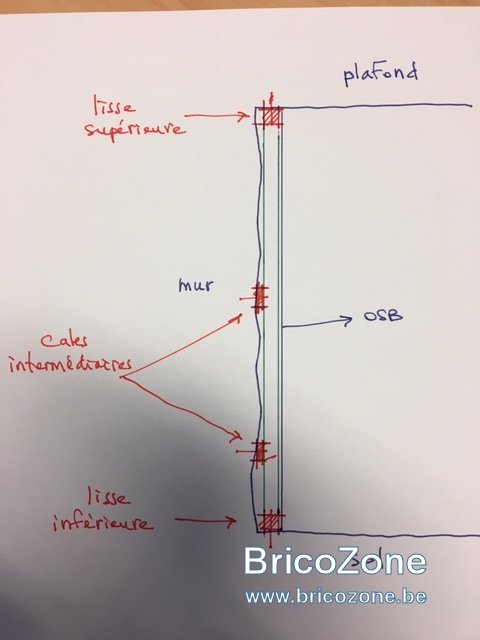

Ok merci pour le dessin c'est très clair là!!

Bonjour,

Pour moi, s'il y a un euro à investir, c'est sur un sol le plus droit que possible et qui supporte les vibrations et coup. Le reste viendra tout seul.

Il est possible de mettre la structure des murs en place mais de compléter au fur et à mesure des besoins.

Attention que pour la radial, on coupe facilement des longueurs de 4m et plus. Il faut prévoir de la place à gauche et à droite (selon).

Prévoir également la place pour les tuyaux de 100 pour l'aspiration centralisée ...

LED3 a dit:

Attention que pour la radial, on coupe facilement des longueurs de 4m et plus. Il faut prévoir de la place à gauche et à droite (selon).

Prévoir également la place pour les tuyaux de 100 pour l'aspiration centralisée ...

Cliquez pour agrandir...

Pour la radiale c'est pour ça que je veux la placer sur un côté entier (3,5 m), pour mon utilisation laisser +/- 1,5 m de chaque coté est suffisant et si ça dépasse, je bouge la radiale.

Pour les tuyaux de 100, comme pour ma question a benoki, il est nécessaire de passer par du PVC sachant que je n'ai pas de raboteuse et que c'est presque intégralement pour le l'électro-portatif? Je pensais juste tirer un tuyau "classique" en provenance du cyclone et le passer par une potence, ça vous semble trop juste?

Keskispass a dit:

5.5/6 minimum

Cliquez pour agrandir...

du 45*45 en classe 4 c'est trop léger?

L'avantage du PVC solide c'est qu'il y moins de pertes de charge pour l'aspiration et on descend à la machine en souple, mais bon c'est too much c'est clair.

Pour la planéité du sol, soit recouper la porte à hauteur apres mise à niveau , soit refaire juste les bord pour que les étagères soient droites..

benoki a dit:

Pour la planéité du sol, soit recouper la porte à hauteur apres mise à niveau , soit refaire juste les bord pour que les étagères soient droites..

Cliquez pour agrandir...

Bah le souci c'est que la porte s'ouvre vers l'intérieur et est dans la partie basse. Si je recoupe le bas, j'aurai 10 cm de jour quand la porte sera fermée....
