Bonjour,
je suis en train de rénover une maison dans laquelle le combles était isolé du deuxième étage par un plafond suspendu. J'aimerais aménager les combles en y réalisant un plancher.
Les charges de ce plancher peuvent être reprisent par le mitoyen gauche via une muralière boulonnée.
Le mitoyen droit est une cloison en colombage pas très épaisse et qui a beaucoup bougé dans le temps et à laquelle je n'oserais pas imposer de charges supplémentaires.
L'idée pour la reprise des charges du plancher jusqu'au Rdc du côté du mitoyen droit serait d'utiliser des colonnes (5 colonnes en chêne de charpente de 140x140 mm divisées en 3 sections chacune, une section par étage) le long du mur. Le choix du chêne de charpente est discutable mais j'aimerais ne pas remettre en question le choix de ce matériaux dans les réflexions à venir.

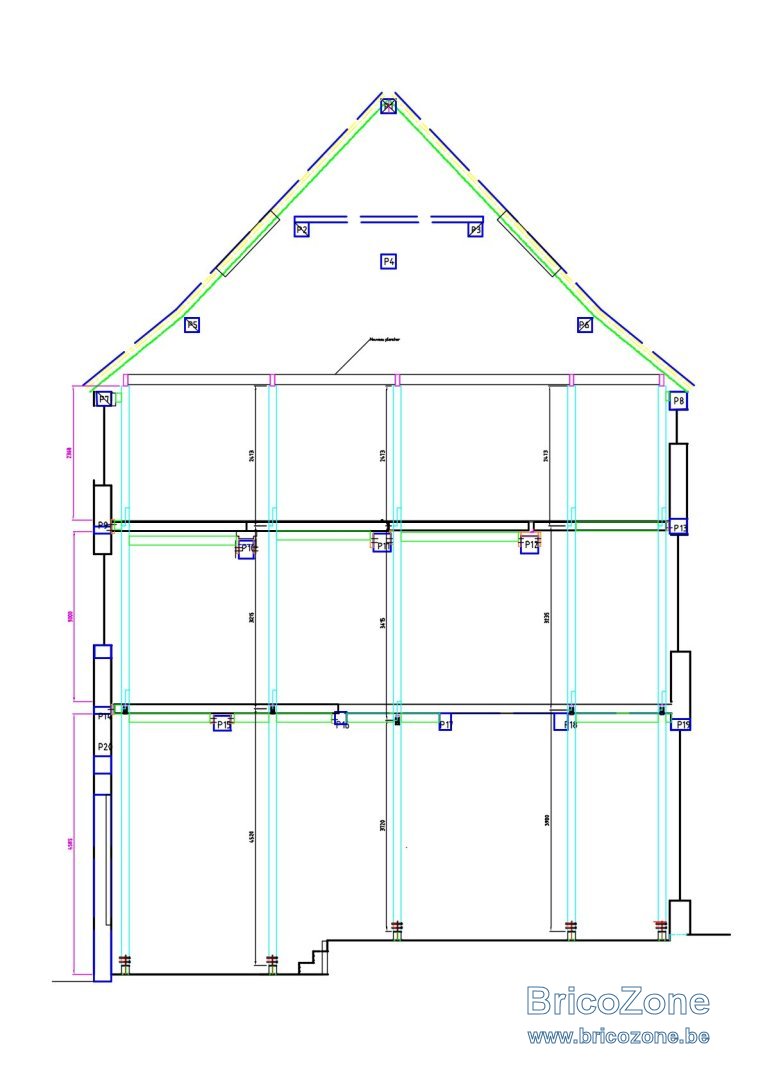

Voici un croquis d'ensemble de la structure (Vue coté - colonnes decentes charges plancher comble.jpg , désolé pour la faute de frappe à descente
).
On y voit les 3 étages de 5 colonnes par étage.

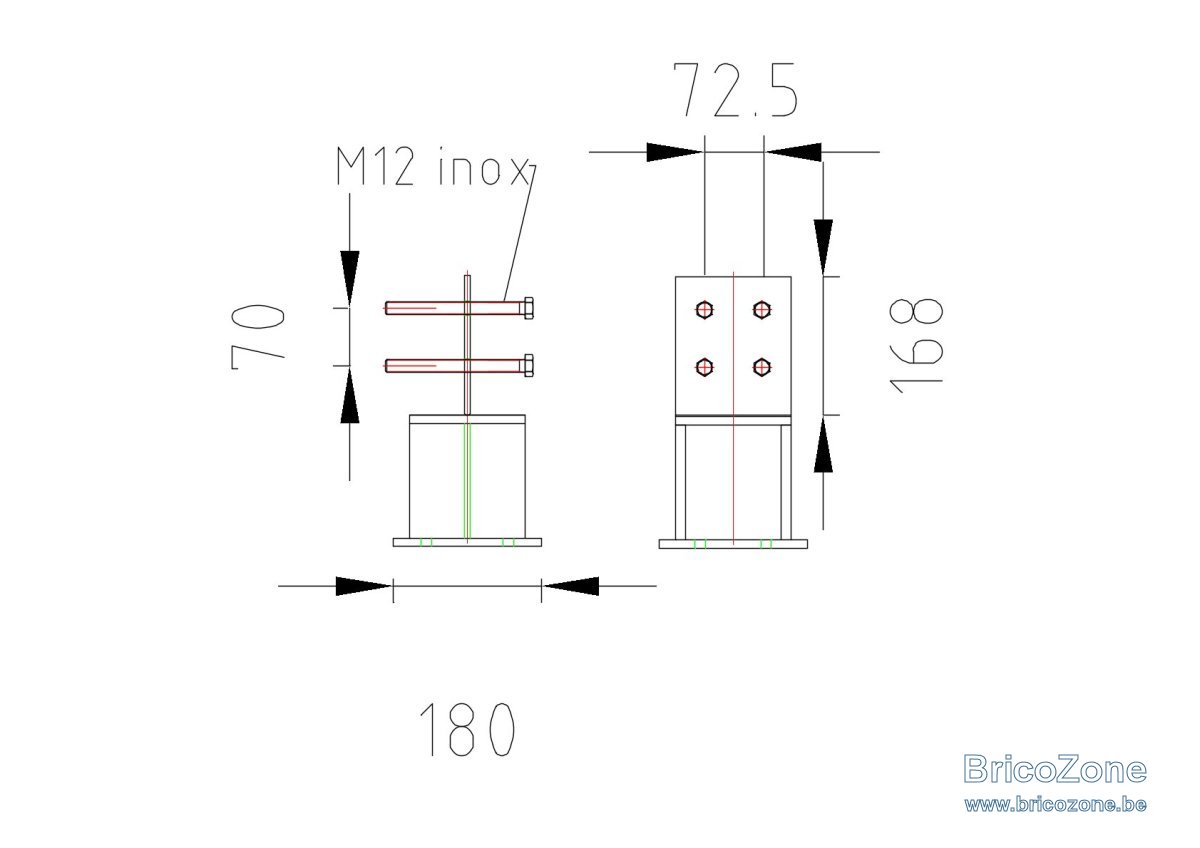

Les colonnes sont fixées dans le sol par des supports fait à partir de HEA et de plats soudés + TF M12 ancrage chimique dans le sol et M12 inox dans la colonnes (pour éviter l'oxidation du chêne au contact de l'acier carbone). Je joins un détail de ce support (Detail support pieds colonne, plus de cotes peuvent être fournie si besoin).
A chaque étage les colonnes sont bloquées dans les planchers via des sabots de charpentes classiques et des KVH 160 x 60.
Les sections de colonnes sont fixées entre elles via un assemblage mi-bois et 6 boulons M12 inox.

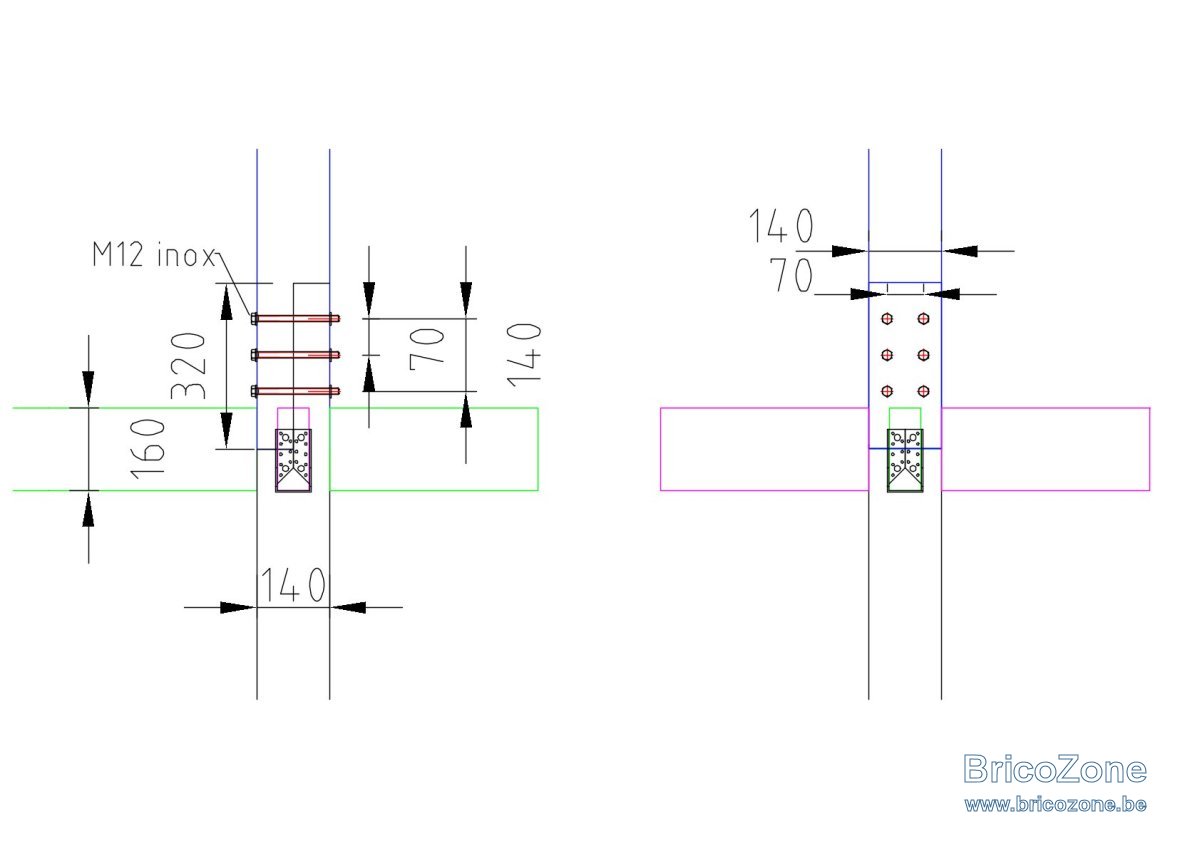

Je joins un détail du noeud entre les colonnes et le plancher et assemblage mi bois (Détail noeud colonne - plancher).
Et enfin le plancher des combles est réalisé avec des KVH 200 x 80 de portée environ 4 m.
Ils sont d'un coté posés sur les colonnes et de l'autre fixée à une muralière KVH 200 x 60 via des sabots de charpente classiques SAEL.
Le solivage est réalisé en KVH 180 x 60 et fixé avec des sabots de charpente classiques SAEL.

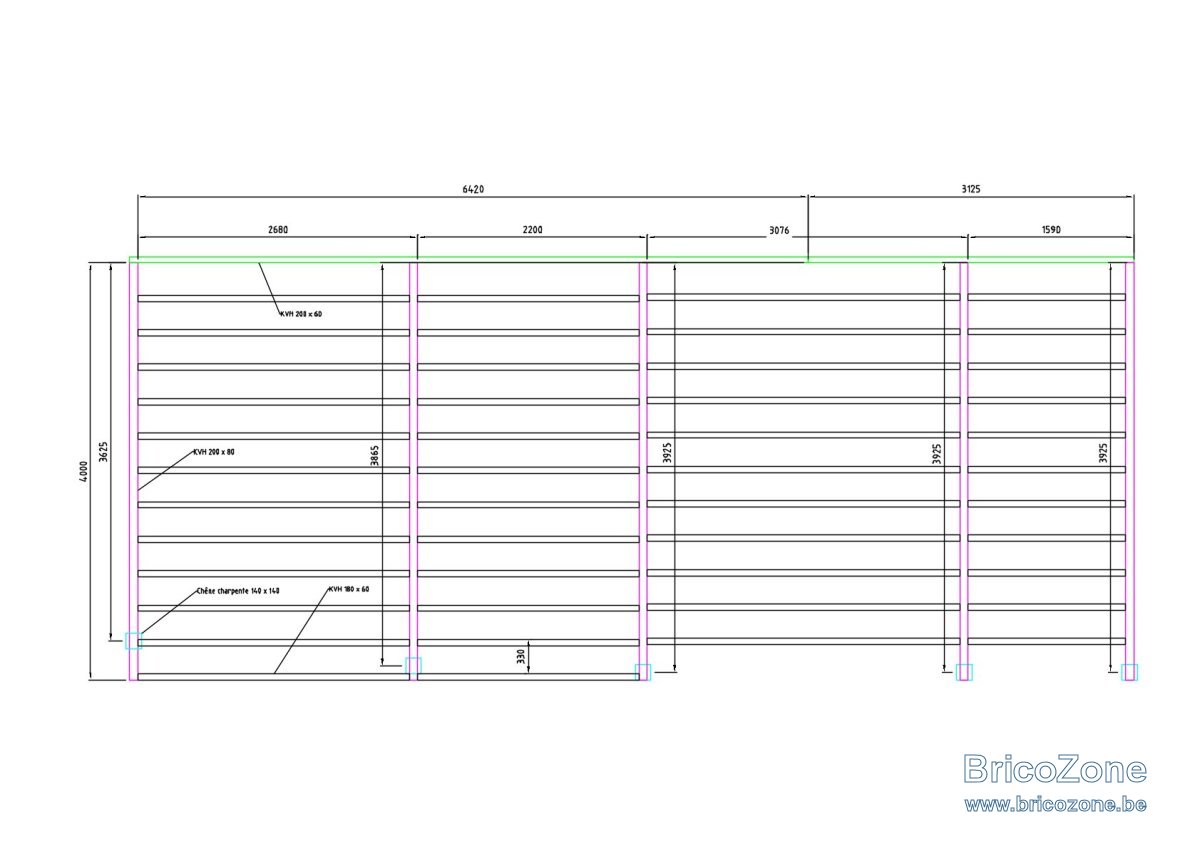

Je joins un détail du plancher avec les différentes portées.
Je souhaiteraisavoir votre avis sur cette réflexion. Est-ce que cela tient la route ?
Dans l'attente de vous lire.
H
