creation d'un escalier

  • #1

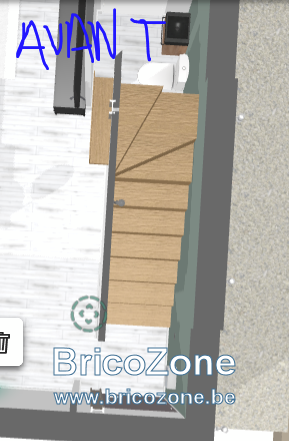

J'ai acheté une maison à rénover, et je dois modifier et refaire l'escalier. Un escalier avec un double quart tournant bas et haut
Auriez vous des conseils ou des plans ?

Mes paramètres sont les suivants :

-Hauteur à franchir : 3004 mm

-Hauteur sous plafond: 2440 mm

-Largeur des marches : 900 mm

-Recule de départ de 1300 mm maxi

-Trémie : 2850 mm de longueur 90 de largeur







l
N'hésitez pas si besoin de plus de mesures ou renseignements

  • #2
Bonjour audrey1313,

Avec une trémie de 285 cm de longueur pour une hauteur de 300,4 cm et 2 quarts tournants, votre escalier aura 15 marches de 20,03 cm de hauteur avec un giron de 18,85 cm, ce qui fait une pente de 46,7° pour un pas de foulée de 58,9 cm. Le reculement de départ sera limité à seulement à 112,6 cm pour une échappée de 200 cm.

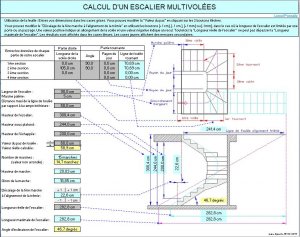

Voici une copie de la feuille de calcul :


Bonne journée,

Lionel.
