Bonjour,
Pourriez-vous m’aider sur le schéma sur le cablage de mon installation et l’ordre d’exécution et validation par les organisme agréé. Désolé c’est un peu long à présenter mais je ne sais pas qioi faire et votre aide serait fort appréciée.
La problématique. Pour notre maison en construction, on avait prévu une chaudière gaz et mono 50A pour ma maison. Avec la guerre en ukraine, et l’avènement programmé et forçé des voitures électrique, on a décidé de mettre passer en tri 230v (400v pas dispo) pour avoir plus de puissance. J’aurais dû demander une dérogation et rester en mono 63A.
J’ai donc une installation mono 50A avecun petit boitier avec le différentiel de tête et un circuit pour le chantier. Ce boitier est dand le garage mais le tableau principal sera dans un local technique au milieu de la maison.
On a commandé 24 panneaux pour 9900 Wp avec un onduleur de 4.6kVA et un de 3kvA avec l’idée de passer en tri. Mes travaux se sont éternisés (je fais çà moi-même les we)
Mon erreur de planning est que le passage en tri n’a pas pu être effectué avant l’installation des panneaux.

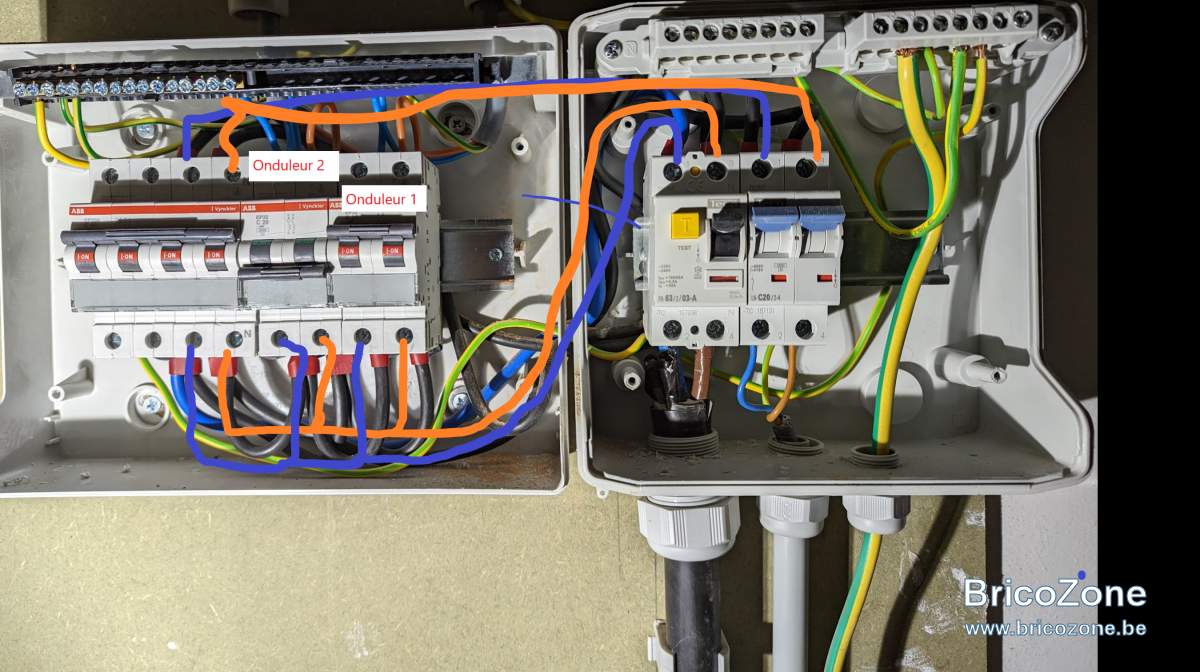

Les onduleurs ont été installé dans le garage au dessus de petit tableau. L’electricien des panneaux a installé un deuxième coffret. Je suis étonné du câblage (voir photo) car ce qui a été discuté :
Mes questions :
Merci d’avance pour votre aide
Pourriez-vous m’aider sur le schéma sur le cablage de mon installation et l’ordre d’exécution et validation par les organisme agréé. Désolé c’est un peu long à présenter mais je ne sais pas qioi faire et votre aide serait fort appréciée.
La problématique. Pour notre maison en construction, on avait prévu une chaudière gaz et mono 50A pour ma maison. Avec la guerre en ukraine, et l’avènement programmé et forçé des voitures électrique, on a décidé de mettre passer en tri 230v (400v pas dispo) pour avoir plus de puissance. J’aurais dû demander une dérogation et rester en mono 63A.
J’ai donc une installation mono 50A avecun petit boitier avec le différentiel de tête et un circuit pour le chantier. Ce boitier est dand le garage mais le tableau principal sera dans un local technique au milieu de la maison.
On a commandé 24 panneaux pour 9900 Wp avec un onduleur de 4.6kVA et un de 3kvA avec l’idée de passer en tri. Mes travaux se sont éternisés (je fais çà moi-même les we)
Mon erreur de planning est que le passage en tri n’a pas pu être effectué avant l’installation des panneaux.
Les onduleurs ont été installé dans le garage au dessus de petit tableau. L’electricien des panneaux a installé un deuxième coffret. Je suis étonné du câblage (voir photo) car ce qui a été discuté :
1. Faire l’adaptation du tableau pour le tri
2. Faire réceptionner les travaux
3. Demander à Ores de changer leur compteur et activer le tri. J’ai payé la facture de dois juste les préve,irs quand le tableau sera récepuionné
4. Faire réceptionner l’installation PV
2. Faire réceptionner les travaux
3. Demander à Ores de changer leur compteur et activer le tri. J’ai payé la facture de dois juste les préve,irs quand le tableau sera récepuionné
4. Faire réceptionner l’installation PV
Mes questions :
1. Est-ce le bon ordre si pas dans quel ordre procéder. Le but est de garder l’electricité pendant les travaux et validations par les organismes agréés
2. Est-ce que linstllatins réalisées par la société PV passe tel quelles si je ne fais pas le changement mono tri avant le contrôle)? Les 2 onduleurs (plus de 5kvA) sont sur la même phase
3. On doit couler la chappe dans 4 semaines. Je dois avoir mon 4G25 placé en chappe entre mon tableau garage et tableau principal. Puis-je le placer sans compromettre le contrôle ?Je dois mettre un disjoncteur tétra dans mon tableau garage ? Peut-il rester non raccordé à l’autre bout.
4. Comment modifier théoriquement et pratiquement pour cette installation ?
2. Est-ce que linstllatins réalisées par la société PV passe tel quelles si je ne fais pas le changement mono tri avant le contrôle)? Les 2 onduleurs (plus de 5kvA) sont sur la même phase
3. On doit couler la chappe dans 4 semaines. Je dois avoir mon 4G25 placé en chappe entre mon tableau garage et tableau principal. Puis-je le placer sans compromettre le contrôle ?Je dois mettre un disjoncteur tétra dans mon tableau garage ? Peut-il rester non raccordé à l’autre bout.
4. Comment modifier théoriquement et pratiquement pour cette installation ?
a. Idée 1 : remplacer le disjoncteur 40 A tétra(dont je ne vois pas l’utilité à part pour faire des pontages) par différentiel de tête tétra 300mA. Je mettais un onduleur sur L1L2 et un autre sur L1L3.
problème : quid du contrôle de l’oragnisme agréé planifié par la société de spannaux PV. Mon 4g est du 25mm² (je sais c’est surdimensionné)
b. Idée 2 Prépaper un 3 ième boitier avec le 300mA tétra avec un circuit avec un cable prêt à être raccordé au 25D60 ? La réception porterait sur nouveau tableau.. Je fais le switch au moment ou Ores vient activer. : Je perds l’électricité si je veux récupérer mon petit circuit. Comment gére la liasion au ttableau pricipale.
Merci d’avance pour votre aide
