Demande d’avis sur mon schéma unifilaire – Installation électrique maison

Bonjour à tous,

Je suis en train de préparer l’installation électrique de ma maison, et j’ai réalisé une première ébauche de mon schéma unifilaire. Avant d’aller plus loin, j’aimerais avoir vos avis et conseils pour m’assurer qu’il est bien conforme et optimisé.

J’ai entendu dire que j'avais déjà fait une erreur concernant les diff de 30mA comme quoi je devais en avoir un tout les 8 disjoncteurs. Est-ce bien exact ? Si vous avez des retours sur cette règle ou d’autres éléments de mon schéma, je suis preneur !

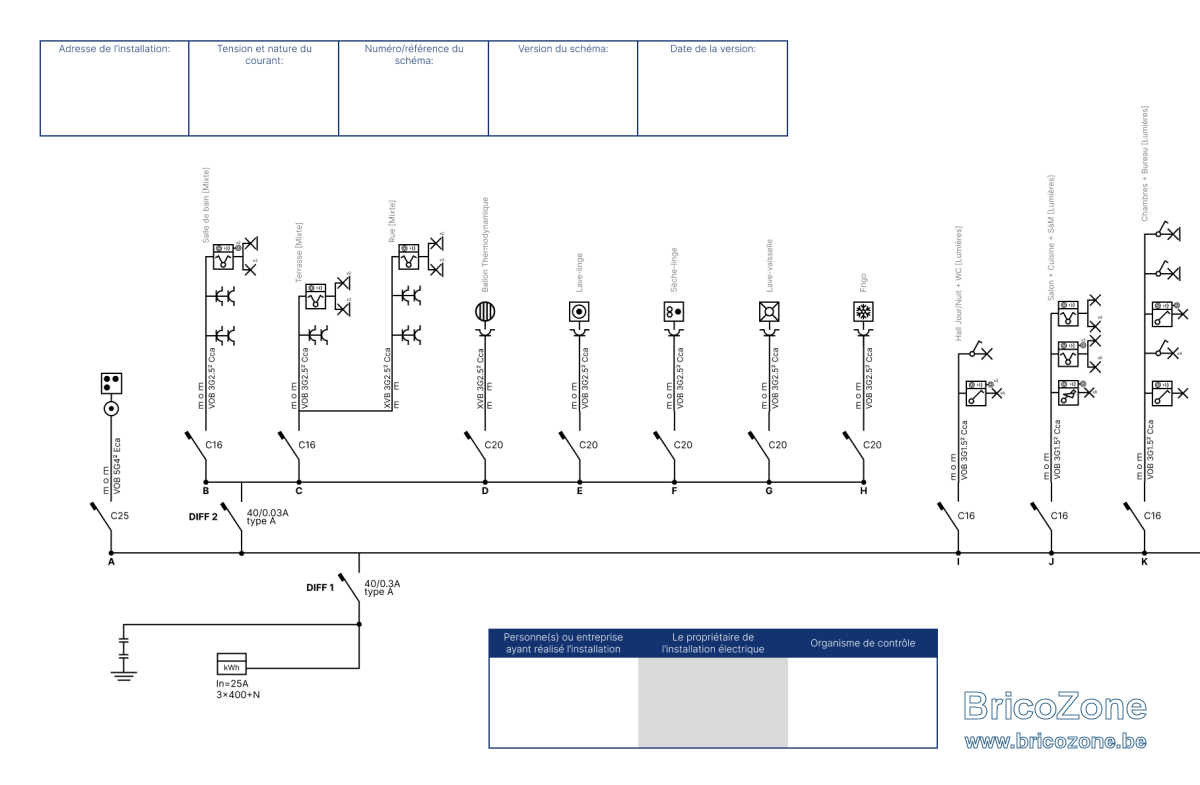

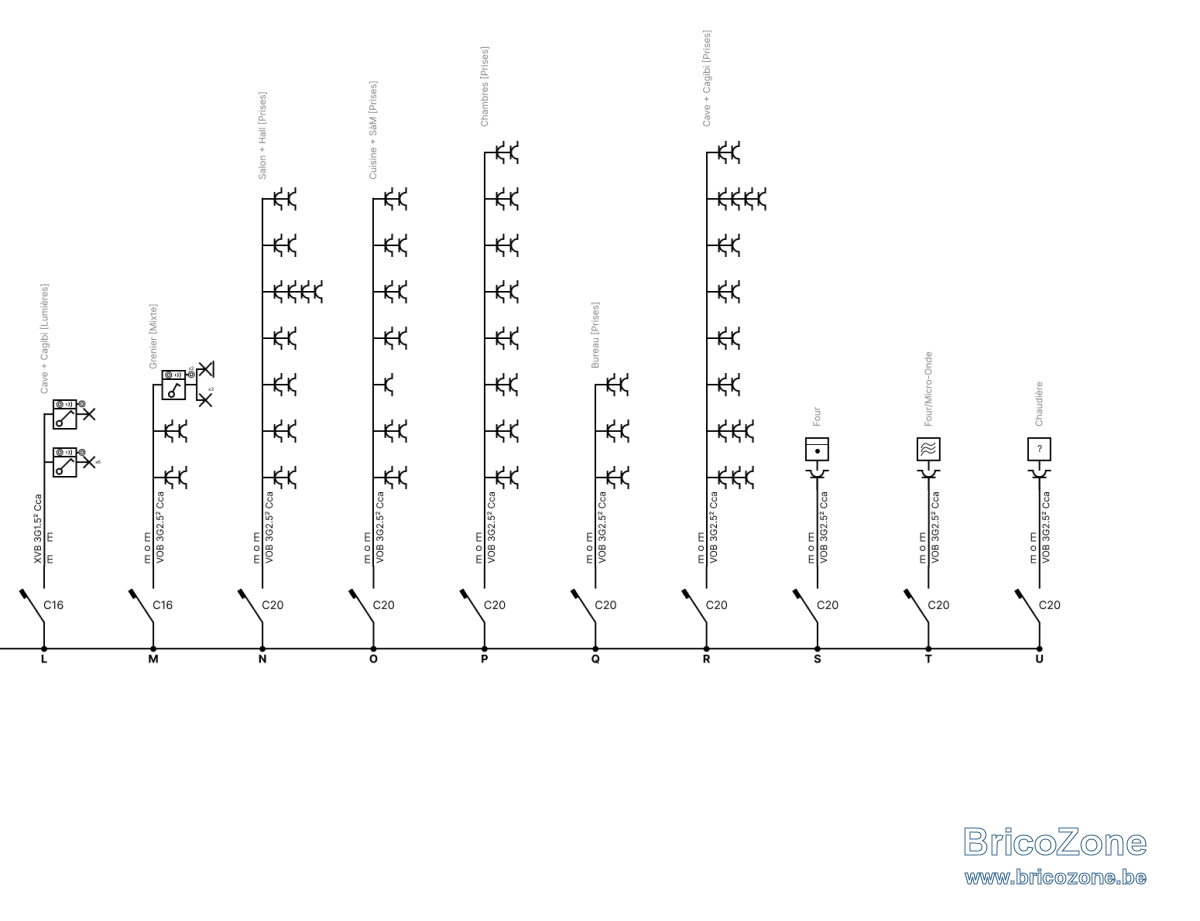

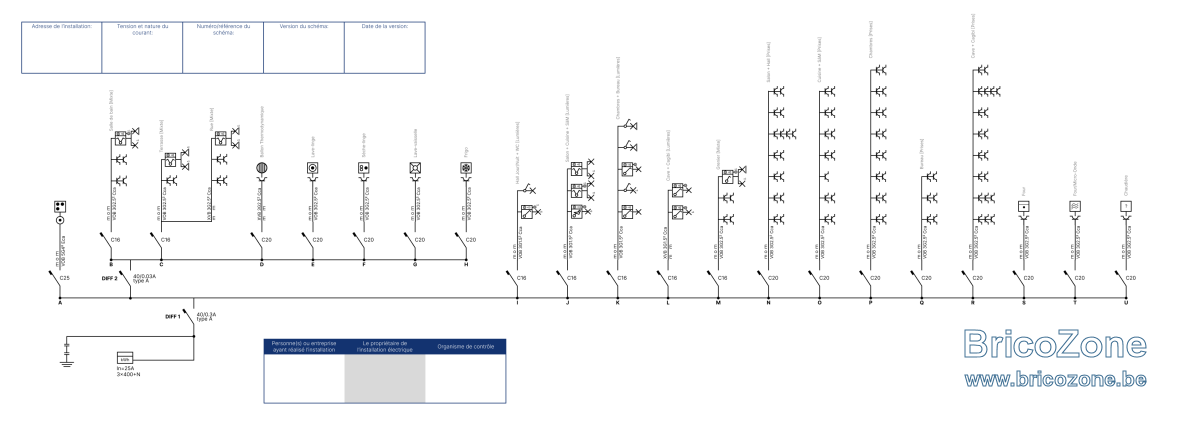

Je vous joins mon schéma en pièce jointe. Merci d’avance pour vos retours et conseils !

PS: J'ai déjà acheté un tableau HAGER - VEGA 72 modules avec 4 rails de 18. J'avais en tête une configuration du genre;
- 1ere ligne: Diff0.3A + INDUCTION (avec réserve pour borne de recharge VE ou autre ...)
- 2e ligne: Diff0.03A (+ tout ce qui est dessus dans mon schéma)
- 3e ligne: Eclairage + Mixte
- 4e ligne: Prises

Bonne soirée à tous.

Pour faire simple, en aval du 300mA il ne peu y avoir que les circuits cuisinière,four,congélateur,frigo(appareils mobile à poste fixe),chaudière,tout le reste de l'installation doit être derrière des différentiels 30mA avec un maximum de 8 disjoncteurs par différentiel 30mA.

Bonsoir à tous,

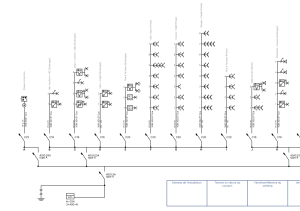

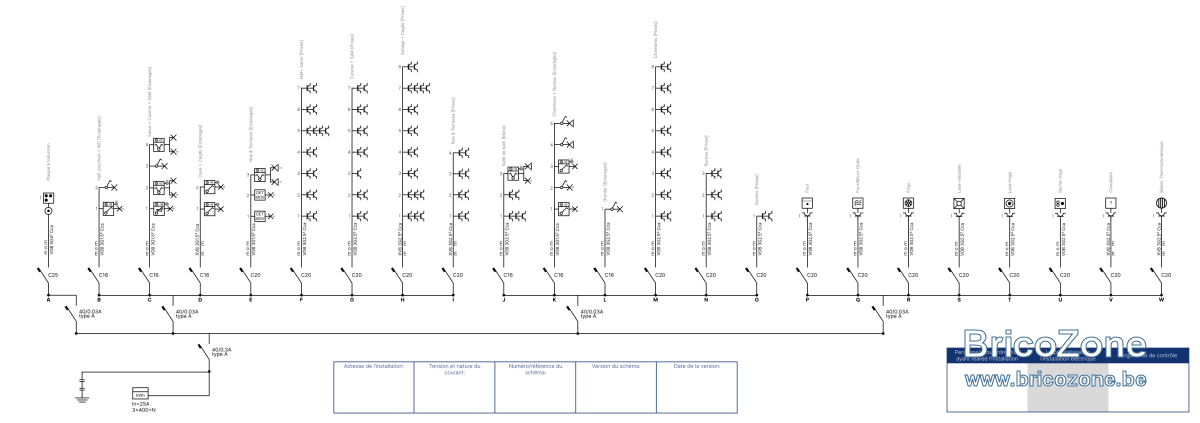

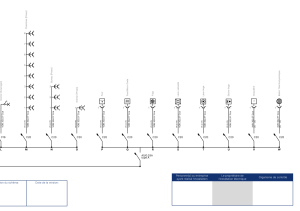

Suite aux conseils avisés de @perenoel123, j’ai refait mon schéma unifilaire. Je ne me suis pas trop cassé la tête : j’ai tout mis sous du 30mA. N’hésitez pas à me donner vos avis. J’ai tout de même quelques questions à poser :

1. La table de cuisson à induction ED851HWB1E de chez Siemens, qui équipera notre future cuisine, a une puissance de raccordement de 7400W. Étant en triphasé + N, j’aimerais en profiter. La section du câble ainsi que le disjoncteur sont-ils corrects ?


2. Pour les différentiels, j’ai mis du type A partout. J’ai vu de nombreuses discussions sur le type A ou AC : est-ce bien ainsi ?


Pour information, j’ai organisé les différentiels comme suit :

• 1er : Triphasé
• 2e : RDC + Garage
• 3e : Étages
• 4e : Circuits dédiés

Merci d’avance pour vos retours et bonne soirée à tous !

Il y a trop de circuit d'éclairage, il en faut minimum 2
Maintenant avec les led cela ne consomme plus rien.
Eviter les circuits mixtes cela limite le nombre de points (prises+éclairage) à 8, pas de limite de points pour les circuits éclairages.
Répartir les équipements sous les divers 30mA, cela limite les circuits/fonctions déclenchés en cas de défaut.

Merci pour cette réponse @BG1000 ,

J’entends bien qu’il y a beaucoup de circuits dédiés aux éclairages, mais j’ai préféré repartir sur plusieurs disjoncteurs afin d’éviter une coupure totale en cas de défaut et de faciliter les interventions/diagnostics. Par exemple, pour le grenier, je sais que cela représente deux disjoncteurs pour peu de choses, mais cet espace fait un peu plus de 50 m². Dans l’éventualité d’un aménagement futur, j’avais prévu une certaine marge.

Cela dit, je vous accorde que cet argument ne tient plus, puisque j’ai regroupé tous les circuits dédiés sous un seul différentiel. Je vais donc revoir ce point.

Concernant mes questions sur la section du câble ainsi que l’ampérage du disjoncteur pour la plaque à induction, est-ce que cela vous semble correct ?

Avez-vous d’autres remarques concernant ce schéma unifilaire en général, afin que je sache s’il ne me reste plus qu’à le réorganiser ?

Merci d’avance pour votre aide et bonne journée à tous !

C'est évidemment pas plus mal de faire plusieurs circuits pour l'éclairage... (encore une ineptie à la BG...).


Éviter de mettre 8 points sur un disjoncteur, on laisse toujours un peu de rab au cas où (normalement, on se limite à 6 ou 7 points).

Aucun souci pour la plaque.

Merci pour votre retour, @flashman.

Je fais le nécessaire pour avoir entre 6 et 7 points par disjoncteur. J'en profite pour vous poser quelques questions supplémentaires.

J'hésite à réorganiser certains disjoncteurs, par exemple en regroupant les éclairages extérieurs avec le garage/cave et en associant le cagibi avec le hall/WC. Cela permettrait de gagner un disjoncteur et éventuellement de mieux répartir les circuits dédiés sur différentes lignes. Cependant, j'aime bien l'organisation suivante :

• 1ʳᵉ ligne (TRI) : Induction + réserve pour une future borne ou autre…


• 2ᵉ ligne : Rez-de-chaussée


• 3ᵉ ligne : Étages


• 4ᵉ ligne : Circuits dédiés


Est-ce réellement un problème d’avoir tous les circuits dédiés sur le même différentiel ?

Concernant le circuit de la salle de bain, je sais que le mixte n’est pas conseillé, mais comme c’est une pièce d’eau, je trouvais plus malin de l’isoler. Est-ce une fausse bonne idée ?

Même question pour le grenier : je trouve dommage d’installer deux disjoncteurs juste pour cette zone. J’hésite donc à faire un deuxième circuit mixte…

Encore merci pour votre temps et vos conseils/avis.
Bonne fin de soirée et bon week-end !
