Dépanner un circuit 4 interrupteurs et 1 lampe

M

morpheus

• 3 Mai 2026

• #1

Bonjour,

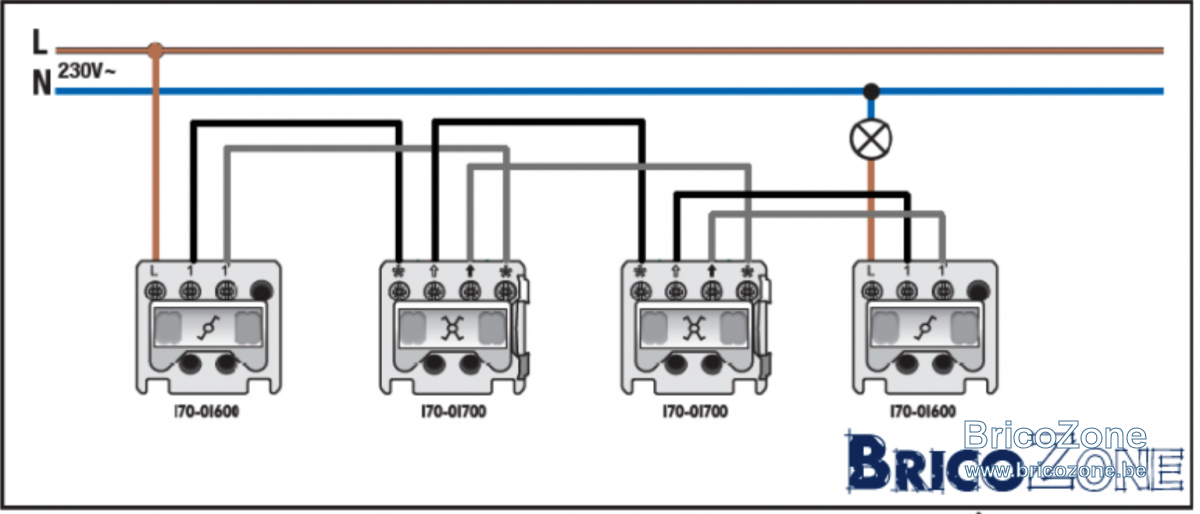

Y a-t-il un moyen simple de teste d'ou viendrait le problème sur ce type de schema ?

J'ai 4 interrupteurs commandant une lampe, et une fois c'est l'un qui ne sert a rien, une fois c'est un ou 2 autres ... dépendemment de leur état.
Un fil est certainement en faux contact .... j'avais déjà démonté les 4 interrupteurs, mais rien vu au niveau de fils mal serrés ou autre.
Comment pourrais je faire pour isoler le problème ?

P.S. la maison n'a que 16 ans, et ce sont des interrupteurs NIKO.

MErci !!



Cory

• 3 Mai 2026

• #2

Bonjour, Impossible de dépanner à distance. Bien suivre l'ordre des couleurs car certainement qu'il y a une inversion sur l'un des interrupteurs. Ou faire appel à Très efficace pour les cas...

Ceci est un message récent, donc réservé aux membres, il reste 229 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



Hiboux

• 3 Mai 2026

• #3

Je suis pas spécialiste mais je commencerais par by passer les deux interrupteurs inverseur au milieu. En raccordant les phases avec des wagos Je regarderais si les deux va et vient fonctionne...

Ceci est un message récent, donc réservé aux membres, il reste 831 caractères à lire !
Incrivez-vous (gratuit !)



M

morpheus

• 3 Mai 2026

• #4

Juste pour info, la maison a 16 ans, mais tout a toujours bien fonctionné jusqu'à présent, je pense donc juste a un fil qui n'est plus correctement serré, ou qui s'est cassé dans l'interrupteur...

Ceci est un message récent, donc réservé aux membres, il reste 375 caractères à lire !
Incrivez-vous (gratuit !)



isatas

• 3 Mai 2026

• #5

Surtout ne pas faire confiance à Mamadou : les règles et normes électriques françaises ne sont pas d'application en Belgique. Votre installation ne sera plus conforme.



M

morpheus

• 3 Mai 2026

• #6

;-); et encore une fois, je veux rien changer ... mon installation a bien tourné pendant 16 ans ... je crois que c'est juste un fil cassé dans l'interrupteur ou mal serré ... je suis en train de...

Ceci est un message récent, donc réservé aux membres, il reste 221 caractères à lire !
Incrivez-vous (gratuit !)



M

morpheus

• 3 Mai 2026

• #7

question TRES URGENTE, car les interrupteurs sont démontés, et j'ai identifié l'un d'eux (le per mutateur) qui grésille. Si je veux l'isoler, comment dois-je mettre les wagons sur le Gris et le...

Ceci est un message récent, donc réservé aux membres, il reste 444 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



Dernière édition: 3 Mai 2026

M

morpheus

• 3 Mai 2026

• #8

ok c'est bon, je l'ai isolé, je vais regarder ce que ca donne, car ce sont peut-être aussi les fils de l'interrupteur connecté à cet inverseur qui ne vont pas ...



M

morpheus

• 3 Mai 2026

• #9

Je l'ai démonté ... c'est normal tout ce not à l'intérieur ??



Hiboux

• 3 Mai 2026

• #10

Fait pas deconner , il a l air cramer , faut changer ça, ça coûte pas si cher que ça , le plus ennuyeux ç est si vous etes encore sur les anciens modèles par rapport à la plaque de finition. Au...

Ceci est un message récent, donc réservé aux membres, il reste 267 caractères à lire !
Incrivez-vous (gratuit !)



M

morpheus

• 3 Mai 2026

• #11

Merci … évidemment que je vais le changer … je vais peut être meme changer les 4 ;-)



BG1000

• 3 Mai 2026

• #12

Inter a remplacer



M

morpheus

• 4 Mai 2026

• #13

Question … si l’un des 2 inverseurs est ouvert (lampes éteintes), que dois je mesurer en volts entre le L-1 et L-1’ du premier va et vient, et du 2 eme ? et dans le cas d’une lampe allumée, je...

Ceci est un message récent, donc réservé aux membres, il reste 257 caractères à lire !
Incrivez-vous (gratuit !)



Tchotto

• 5 Mai 2026

• #14

Salut ! AMHA, que l'un des interrupteurs fonctionnels soit fermé ou ouvert , que ton éclairage soit on ou off, tu ne mesureras jamais une tension puisque L ~1 ~ 1' ne sont toujours que la même...

Ceci est un message récent, donc réservé aux membres, il reste 840 caractères à lire !
Incrivez-vous (gratuit !)



M

morpheus

• 5 Mai 2026

• #15

Oui tu as raison, je suis con ... Dans mon idée il était possible de mesurer la tension et voir si le circuit était ouvert ou fermé car d'un côté, tu as bien la phase, mais de l'autre côté du...

Ceci est un message récent, donc réservé aux membres, il reste 498 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 5 Mai 2026

• #16

Pour tester il faut une lampe test, raccorder comme la lampe au #1 Ensuite avec l'autre bout on teste les points des divers interrupteurs. On accède au blochets des deux extrémités de la chaîne...

Ceci est un message récent, donc réservé aux membres, il reste 258 caractères à lire !
Incrivez-vous (gratuit !)



M

morpheus

• 5 Mai 2026

• #17

Merci … mais quand on y pense, on peut se dire que l’interrupteur ouvre ou ferme le circuit grâce à une barrette mécanique … et que donc on peut mesurer le le voltage entre les 2 bornes de cette...

Ceci est un message récent, donc réservé aux membres, il reste 379 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 5 Mai 2026

• #18

Mettre une lampe à incandescence utilisé le même modèle et voir si elle éclaire à mi tension lors du test



M

morpheus

• 5 Mai 2026

• #19

Merci en tous les cas



Cory

• 5 Mai 2026

• #20

Méfiez vous de la mesure avec un multimètre. Si son impédance est élevée vous risquez de mesurer des tensions induites ou capacitives. La plupart des multimètres vendus en magasin de bricolage...

Ceci est un message récent, donc réservé aux membres, il reste 430 caractères à lire !
