Bonjour à tous,
J'ai récemment acheté une maison de 2005 en province de Luxembourg (Belgique) et j'ai décidé de refaire complètement le tableau électrique de la maison. Je disposais d'une documentation presque complète de l'ancien propriétaire (schéma unifilaire + position) mais il manquait principalement les ajouts d'après construction, notamment l'ajout d'une véranda à la maison effectuée en 2011.
A mon arrivée et après analyse de la situation électrique de la véranda, j'ai constaté les éléments suivants:
1. Depuis le coffret électrique en cave, ils ont tiré un XVB 3G2.5 jusqu'à une boite de dérivation à proximité de la gaine technique jusque la véranda. Ils ont placé un Disjoncteur 20A type C pour protéger le câble.
2. Depuis cette boite de dérivation, deux câbles XVB 3G2.5 partent via la gaine technique jusque la véranda
3. N'ayant pas de plan, j'en ai déduit que le premier câble sert à alimenter les circuits de prises de la véranda, l'autre câble alimentant l'éclairage + petit moteur de ventilation du toit de la véranda. Ce câble arrive dans le faux plafond de la véranda, peu accessible que par une petite trappe de visite de 20x20cm...
4. L'éclairage et le petit moteur de ventilation sont pilotés par une télécommande sans fil Somfy avec 4 sorties possibles (un sélecteur permet de naviguer entre chaque sortie et deux boutons permettent de commander et de couper l'alimentation du circuit concerné (3 circuits pour des petits spots LEDs et le 4e circuit est l'alimentation du moteur de ventilation).

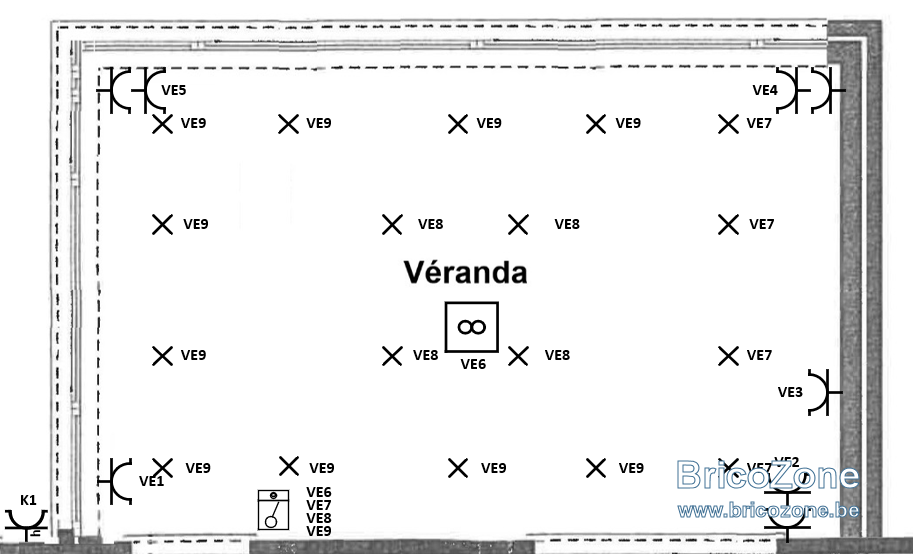

Puisque je dois refaire certifier mon installation à la suite de la rénovation de mon tableau en Schneider Resi9 XE, j'ai besoin de réaliser les schémas unifilaires et de positions à jour (situation de 2025, et plus de 2005). Pour ce faire, j'ai donc du essayer de comprendre le câblage existant en ouvrant la trappe de visite et en analysant comme je pouvais la situation.

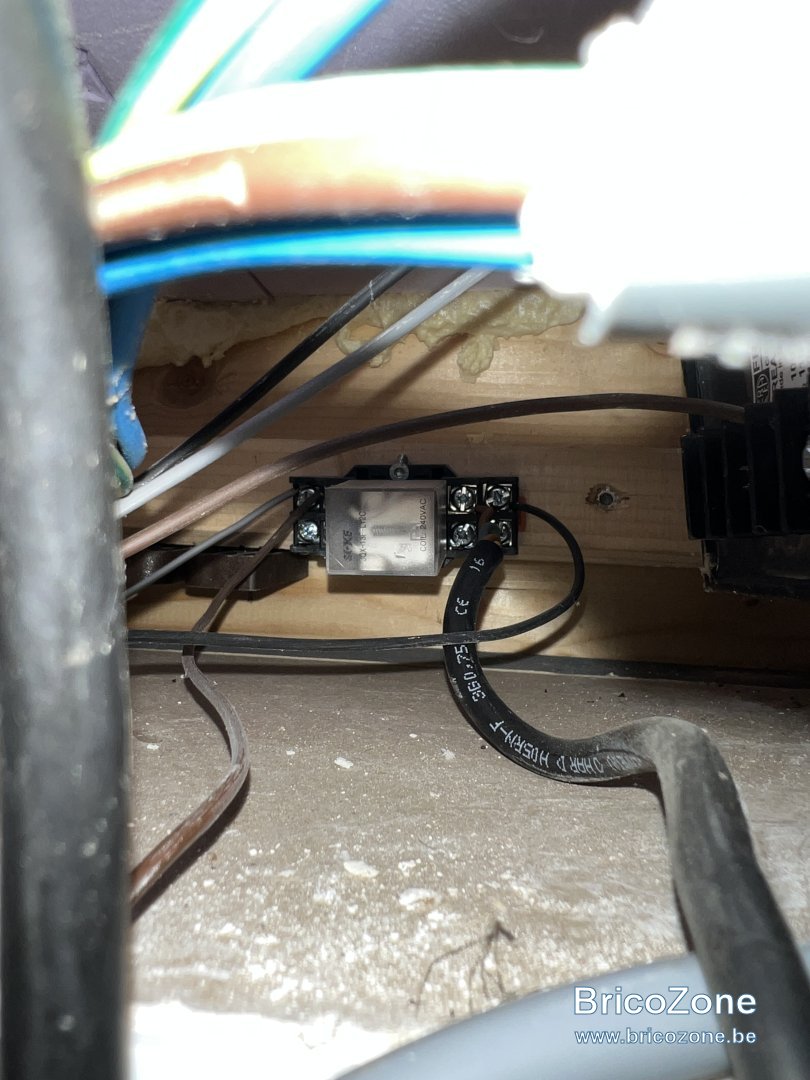

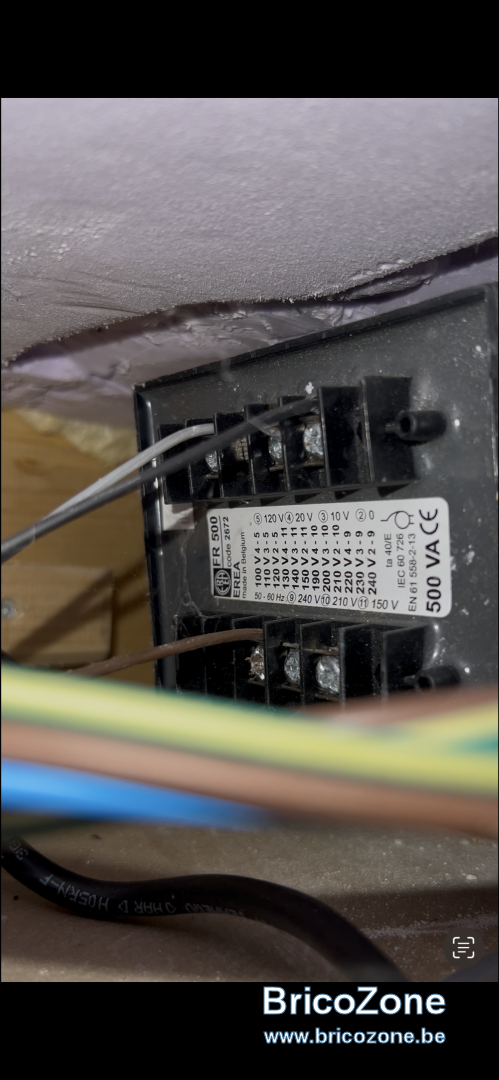

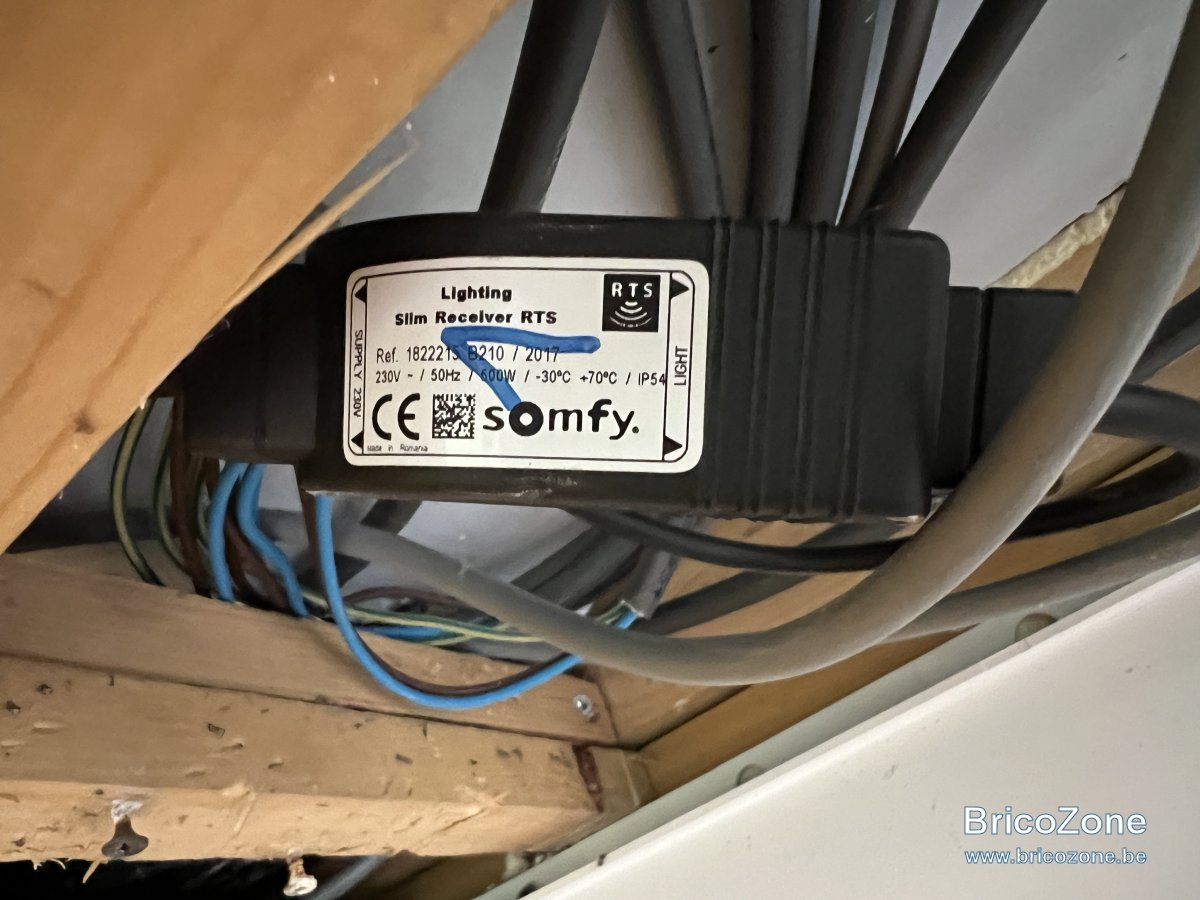

Il semblerait qu'ils alimentent en parallèle 4 petit modules radio-commandés SOMFY de la référence 1822215 B210 / 2017 (voir photo en annexe). Chaque sortie du module alimente alors un groupe de petits spots LED placés au fond plafond de la véranda. Le dernier module alimente un petit relais 230Vac qui alimente lui-même un autotransfo (230V / 110V) pour enfin alimenter le moteur de ventilation de la véranda. J'ai déduis que le secondaire de l'autostransfo était en 110Vac en analysant les bornes raccordées car il est presque impossible d'aller mesurer une tension dans cette espace...).

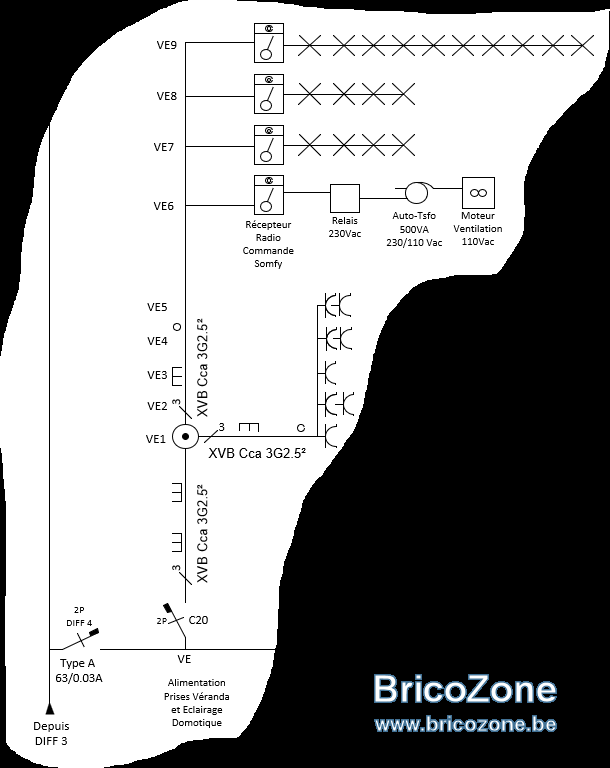

Sur base de ces observations, j'ai donc réalisé le schéma unifilaire et de position de la maison, dont nottamment le circuit véranda. Vous trouverez en annexe une image du circuit "VE" pour la véranda.
J'ai donc quelques questions à ce sujet:
1. Mon schéma unifilaire et de position sont-ils corrects (voir en pièces jointes)? J'ai du mal à comprendre les symboles domotiques utilisés pour les schémas unifilaires donc j'ai fait comme il me semblait le mieux.
2. Est-ce que cette installation réalisée lors de la construction de la véranda vous semble correcte? Selon moi, je dirais que non car j'ai 9 circuits sur le disjoncteur de 20A. Sauf si je n'ai pas bien reprénsenté les 4 petits modules SOMFY et que ceux-ci ne seraient alors considérés que comme 1 seul circuit avec 4 "départs".
3. Si non, je pensais éventuellement retirer un deuxième XVB 3G2.5 vers la boite de dériviation, et connecter le circuit "éclairage & domotique" avec le nouveau câble avec des WAGO (assez facile à faire en cave, je peux placer des tubes au plafond facilement). Et donc, je rajouterais un disjoncteur 10A pour ce nouveau circuit véranda "2".
4. Un des modules SOMFY pilote 10 spots LEDs. Est-ce autorisé? Puis-je associer un point lumineux à 10 spots LED? J'ai du mal à comprendre la différence entre les notions de "point lumineux" et "un spot LED physique".
5. La connection du moteur de ventilation représentée sur mon schéma unifilaire vous semble correcte? J'imagine qu'ils ont installés un relais d'interface car il n'était pas possible de piloter en direct le moteur via le module RTS Somfy? Et l'autotransfo était nécessaire pour abaisser la tension à 110V? Ou il a un autre rôle?
N'ayant pas d'accès facile au faux plafond, il m'a été difficile d'identifier les différents câbles d'alimentation, ... Beaucoup de connections ont étés faites avec des WAGO multiples et faire le repérage est compliqué. Mais puisque je dois documenter tout, j'aimerais avoir la représentation correcte de la réalité.
Je vous remercie d'avance pour votre aide.
Antoine.
