Détermination de l'ampérage du limiteur et que limite-t-il ?

Chers forumeur.e.s bonjour.

Je lis souvent Bricozone, par périodes, mais pose rarement des quesions. J'y reviens après une longue absence.

Je viens de recevoir un devis pour des panneaux photovoltaïques et je me pose des question au sujet du limiteur.

La situation avant installation des photovoltaïques :
J'ai du 3*230v à belge, un vieux compteur mécanique limité à 30A (c'est ce que me montre la barrette et me confirme mon GRD), des différentiels 300 et 30mA 40A. Les barrettes sont des 16mm dans le coffret principal et un 10 dans les autres coffrets, les pontages en 10mm² (peut-être 16mm dans le principal), un tableau secondaire protégé par un disjoncteur 25A et un sectionneur (?) rotatif et une liaison en 10mm² et un autre "secondaire", donc "tertiaire"(?) dépendant directement du principal, aussi protégé par du 25A ,avec je crois une liaison depuis son sectionneur en 6mm².
Plusieurs disjoncteurs en 32A 2P et 3P(en fait 4P installés en tri) (pas dans le troisième)

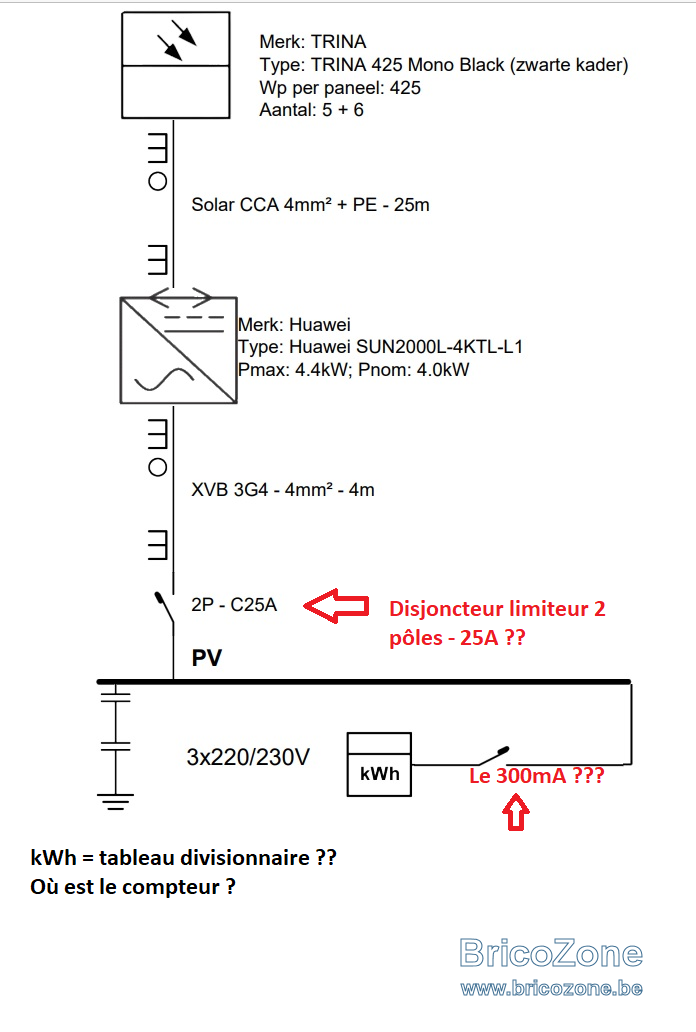

Le schéma proposé
Je crois comprendre qu'il y aura un limiteur de 25A (bipolaire) avant le 300mA.




Les questions :
1. Le limiteur protège-t-il uniquement la partie du réseau depuis les panneaux jusqu'à la connexion avec l'ancienne installation pour la protection de l'onduleur ?
2. Et est-elle donc dimensionnée en fonction du total Kwc installés ? Ou doit-il être dimensionné en fonction de la plus petite des valeurs de l'ancienne installation (ici : celle du compteur qui est à 30A ?
3. Si le limiteur protège en même temps l'ancienne et la nouvelle installation, en la limitant à 25 A, je ne pourrai plus utiliser mes appareils nécessitant 32 A (notamment un four à émaux) ?
4. Où se trouve l'onduleur sur ce schéma de projet ?
5. Ce qui est positionné à droite de "kWh" est-il le différentiel 300mA de l'ancienne installation et "kWh" le coffret de disjoncteurs ?
6. Ou est-ce l'onduleur, auquel cas, qu'est-ce qui est placé en amont ? Un différentiel pour les panneaux ?

Ouf, j'arrête mes questions ici....

Merci d'avoir pris le temps de me lire.

Ce n'est pas un limiteur ça, c'est juste le disjoncteur d'injection. Il est calculé pour protéger le cable vers l'onduleur, votre 4 carré.

Pour le limiteur:
Ici votre installation PV peut donner au max 4400W ou 19,2A.
Si on ajoute les 30A du réseau on a 49A.

Donc potentiellement votre installation existante pourrait pomper 49A sans que rien ne saute, 30A du réseau et 19A des PV.

Prenons comme hypothèse que le disjoncteur d'injection est dans le tableau principal

Dans votre tableau principal, les sections utilisées sont en ordre, c'est 10 minimum.
Dans les tableaux secondaires, pas de souci non plus puisque ceux ci sont protégés par des disjoncteurs dans le tableau principal, faisant en sorte qu'il ne passera jamais plus de courant que ce qui est admissible par le disjoncteur (25A vers le tableau secondaire par exemple).

Si le diff 30mA est dans le principal il faudra soit le changer pour un 63A soit installer un limiteur.
Si il est sur un tableau secondaire pas de souci.

Dans votre schéma l'onduleur c'est le truc labellisé Huawei.

Grand merci @jeanphi500 .

Seulement le 30mA, pas le 300mA qui est un 40A aussi ?. Quitte à en remplacer un...

Ah mais non peut-être, puisque au max j'injecterais 19A. Et qu'à ce moment, évidemment, je ne prélèverai rien. C'est çà ?

Honte à moi, mais évidemment, c'est le huawei. Je m'attendais à ce qu'il soit protégé donc à avoir une sécurité entre lui et les panneaux. Ce ne devrait pas être le cas ?

.

Non pas besoin de protection sur la partie DC.

Parfait.

Me reste à changer le 30mA donc pour optimiser l'installation.

Quedeauquedeau a dit:

Parfait.

Me reste à changer le 30mA donc pour optimiser l'installation.

Cliquez pour agrandir...

Vous pouvez aussi simplement installer le limiteur (un simple disjoncteur de 40A) juste en amont du 30mA. Ce sera moins cher

Judicieux. Merci du conseil.

D'un autre côté, par rapport au prix d'une installation photovoltaïque, la différence, c'est peanuts.

Et je pense avoir de stock un différentiel de chaque sorte en 63A, provenant d'une erreur de commande alors que je n'ai au maximum que des disjoncteurs de 32A.

jeanphi500 a dit:

Vous pouvez aussi simplement installer le limiteur (un simple disjoncteur de 40A) juste en amont du 30mA. Ce sera moins cher

Cliquez pour agrandir...

Mais si je comprends bien,
1. laisser le différentiel 30mA de 40A avec un disjoncteur limiteur de 40A, c'est limiter la demande maximale à 40A.
2. remplacer le 30mA 40A par un 63A, c'est permettre une demande du maximum réseau + panneaux, soit 49A dans mon cas.

Dans le cas 2, un disjoncteur limiteur 50A ou pas de limiteur ?

Hello,
Dans le cas 2 pas de limiteur pour autant que
la section des barettes/pontages soit ad-hoc.

Selon le premier message les sections sont en ordre. Donc remplacement par une 63A et tout roule.

Merci Messieurs @jeanphi500 et @SamSavageSpeed .

Yapluka.

Bonne journée
