Question pour le câblage entre coffret AC et sous diff. 300 ma pour panneaux solaires

Bonjour à tous,

Est-ce que quelqu'un pourrait me conseiller à ce sujet, svp :

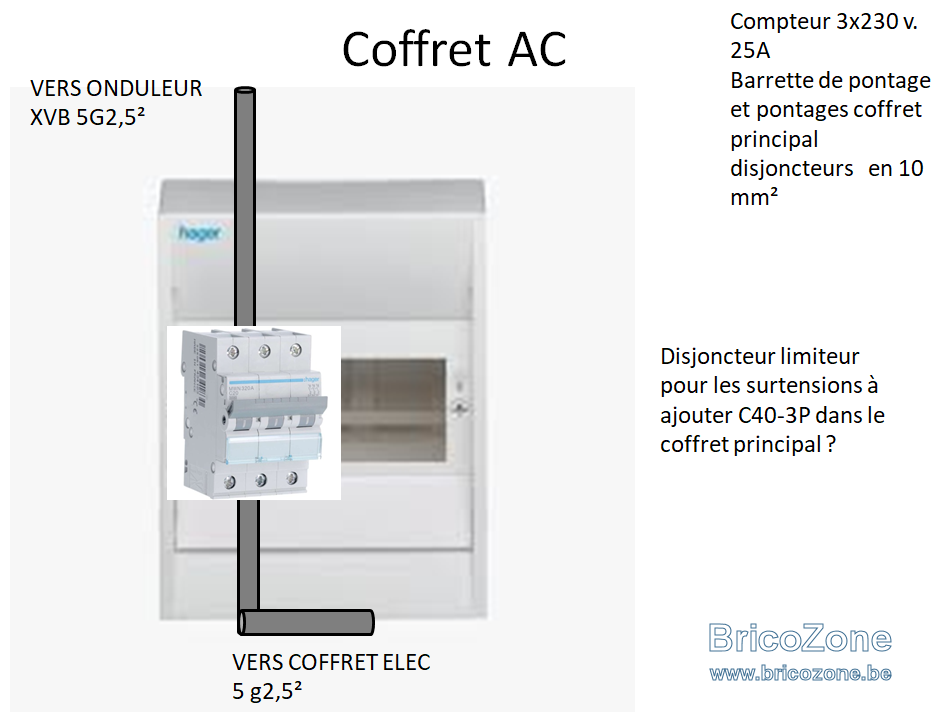

Sauf erreur de ma part, comme je suis en 3 x 230 v - 25 A au compteur je dois mettre raccorder l'onduleur et le coffret AC et principal de cette manière

- Y a-t-il une erreur dans ce schéma ?

- Si pas d'erreurs, je me demande si c'est OK de connecter le 5G 2,5 mm² en sortie du différentiel 300 mA, car à cet endroit est connecté du VOB souple en 10 mm² (avec embout)... Et je suppose que connecter un 10 mm² avec un 2,5 mm² n'assure pas une bonne connexion ?

- Vu l'intensité ajoutée avec les panneaux solaires (et ayant des barrettes de pontage dans le coffret principal en 10 mm²), je me demande où il faut ajouter un limiteur (3 P - 40 A) ?

Merci pour vos conseils

On ne connecte jamais deux sections différentes dans une borne de disjoncteur.

perenoel123 a dit:

On ne connecte jamais deux sections différentes dans une borne de disjoncteur.

Cliquez pour agrandir...

Je vous remercie pour le conseil: C'est ce qu'il me semblait. Il faut donc d'office que du disjoncteur 3P du coffret AC prévu pour les panneaux jusqu'à la sortie du diff 300 ma je mette également 3 fils de section 10 mm²
